Реле ТКЕ56ПД1

Характеристики и описание
Состояние ДЕМОНТАЖ

Реле электромагнитное коммутационное негерметичное ТКЕ56ПД1 предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.

Структура условного обозначения:
ТКЕ56ПД1
- Т - номинальное напряжение обмотки управления 27В переменного тока;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
- Н - ноль целых;
- Е - единицы;
- Д - десятки;
- 5 - указывает количество единиц данного разряда;

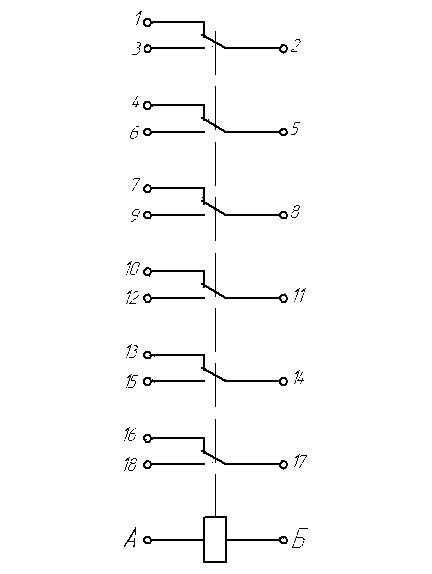

- 6П - обозначает количество переключающих контактов;
- Д1 - дополнительные конструктивные особенности и модификации реле.

Основные технические характеристики реле ТКЕ56ПД1:
• Диапазон напряжений постоянного тока в цепи контактов, В ... 16-30
• Диапазон напряжений переменного тока в цепи контактов, В ... 20-220
• Диапазон токов в цепи контактов, А ... 0,05-5
• Диапазон напряжений в цепи управления постоянного тока, В ... 24-30
• Количество коммутируемых цепей, шт ... 6
