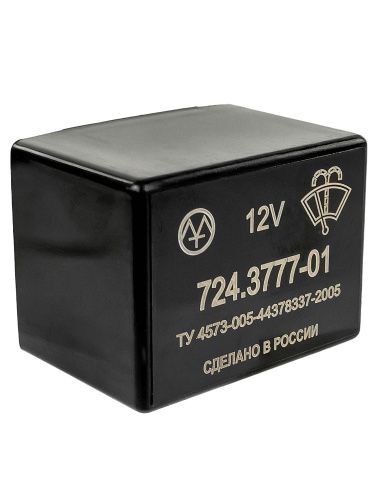

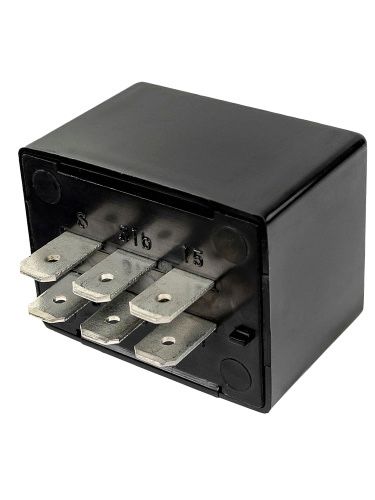

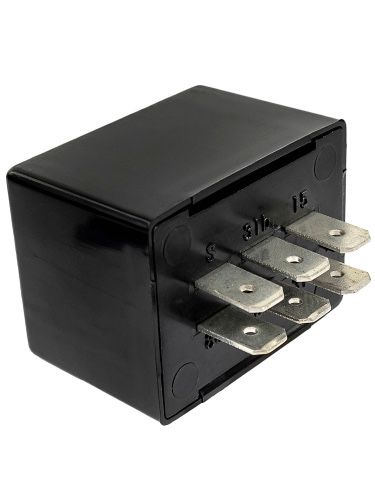

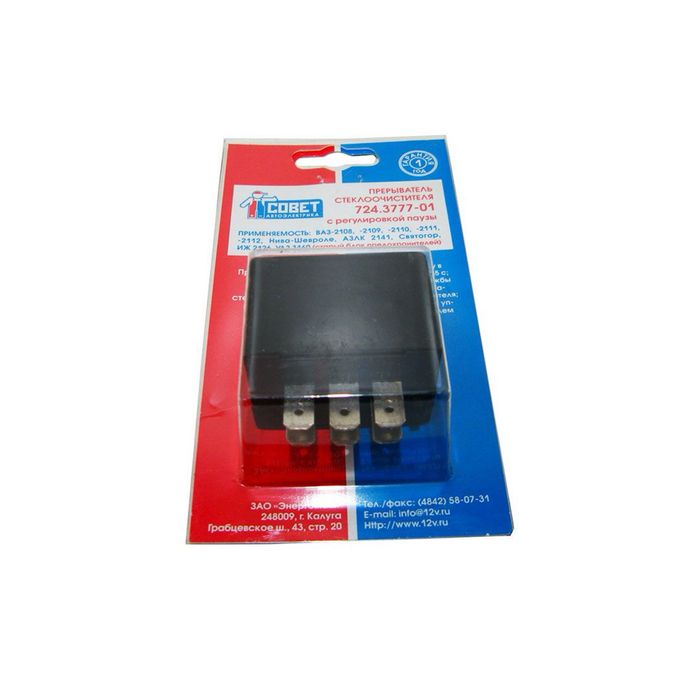

Прерыватель стеклоочистителя с регулировкой паузы и номером в каталоге 724.3777-01 предназначен для управления прерывистым режимом стеклоочистителя и обеспечения совместной работы стеклоомывателя и стеклоочистителя.

Характеристики:
Номинальное напряжение - 12В
Ток коммутации - 6А
Габаритные размеры - 40х40х30 мм
Масса - 40 г

Ставиться на ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, Chevrolet Niva, АЗЛК 2141, УАЗ 3160, ИЖ 2126 на старый блок предохранителей.

Описание:
Прерыватель (реле) стеклоочистителя с регулировкой паузы с каталожным номером 724.3777-01 (аналог 528.3747) устанавливается в автомобилях таких марок как ВАЗ 2108-099, Нива, УАЗ и служит для обеспечения работы стеклоочистителя в прерывистом (циклическом) режиме. Напряжение питания реле 724.3777-01 составляет 12 В. После выключения стеклоомывателя, время задержки выключения стеклоочистителя регулируется в переделах 2-4 с. Выходное напряжение в цепи нагрузки не превышает 100 мВ. Ток в цепи управления равен 0,28 А при подключении напряжения 14В. Ток коммутации - 6А.

Прерыватель стеклоочистителя с регулировкой паузы 724.3777 -01 продлевает эксплуатацию щеток, ветрового стекла автомобиля и механизма стеклоочистителя, создает комфортные условия при движении в непогоду.
Главной особенностью данного реле является возможность регулировки частоты работы стеклоочистителей.

1 Установка прерывателя:
1.1 Откройте крышку блока реле и предохранителей.
1.2 Извлеките установленное реле стеклоочистителя (оно имеет шесть контактов).
1.3 Установите реле с возможностью регулировки паузы на место извлеченного.
1.4 Закройте крышку блока.
Прерыватель
стеклоочистителя готов к работе.

2 Регулировка паузы:
2.1 Установите переключатель режимов стеклоочистителя в положение «Прерывистый режим» - установится стандартная пауза работы стеклоочистителя (примерно 5 секунд между взмахами щёток).
2.2 Для изменения паузы переведите переключатель в положение «Выключено» и, выдержав требуемую паузу, переведите в положение «Прерывистый режим». Установится новое значение паузы. Диапазон изменения паузы от 0,5 до 45 секунд.
2.3 Паузу можно изменить и другим способом: перевести переключатель в положение «Непрерывный режим» и, в течение первого взмаха щёток, обратно в положение «Прерывистый режим». Значение паузы будет равно интервалу времени от последнего взмаха щёток до момента переключения переключателя режимов в положение «Непрерывный режим». Паузу можно изменить в любое время, повторив пункт 2 или 3.

З Другие режимы:
3.1 Ход щёток при подаче воды начинается с задержкой в
0,5 секунды (позволяет накопить достаточное количество воды на лобовом стекле до первого взмаха щёток).
3.2 После подачи воды щётки делают три взмаха.
