Ціна за комплект (1 вимикач та 1 пульт) не враховує комісію ОЛХ з продавця, не робіть замовлення без узгодження ціни.

Можлива комплектація декількома пультами.

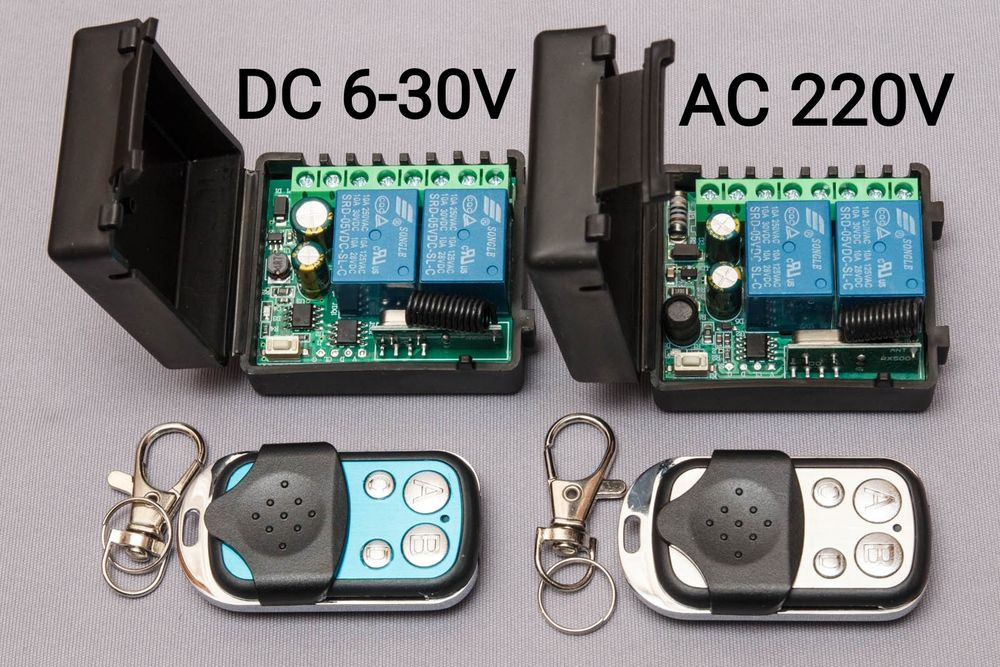

Є вимикачі з напругою живлення AC 220V та DC 6-30V. Ціна однакова.

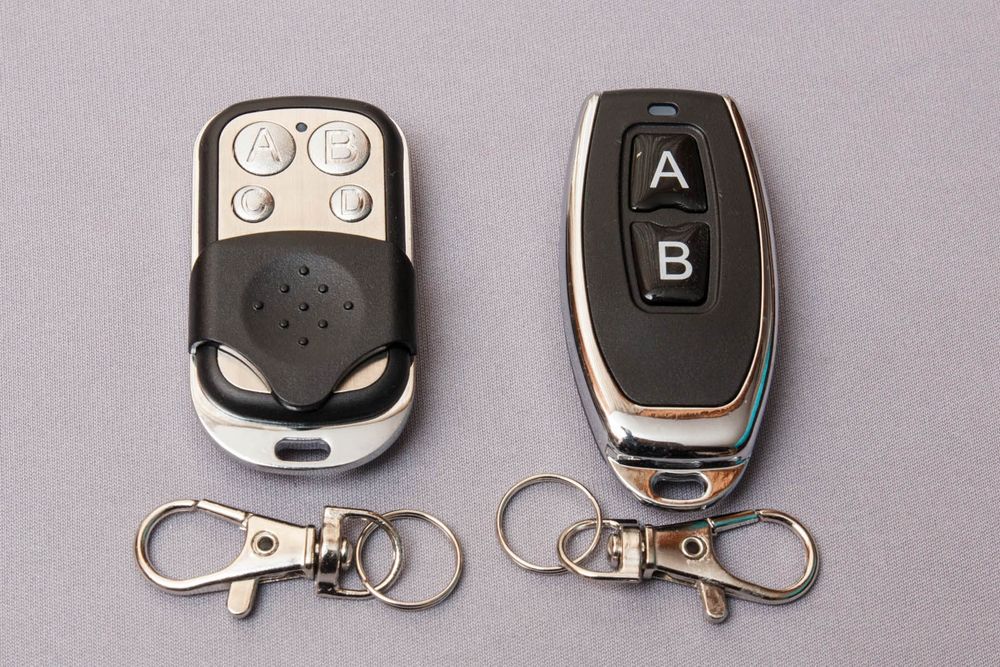

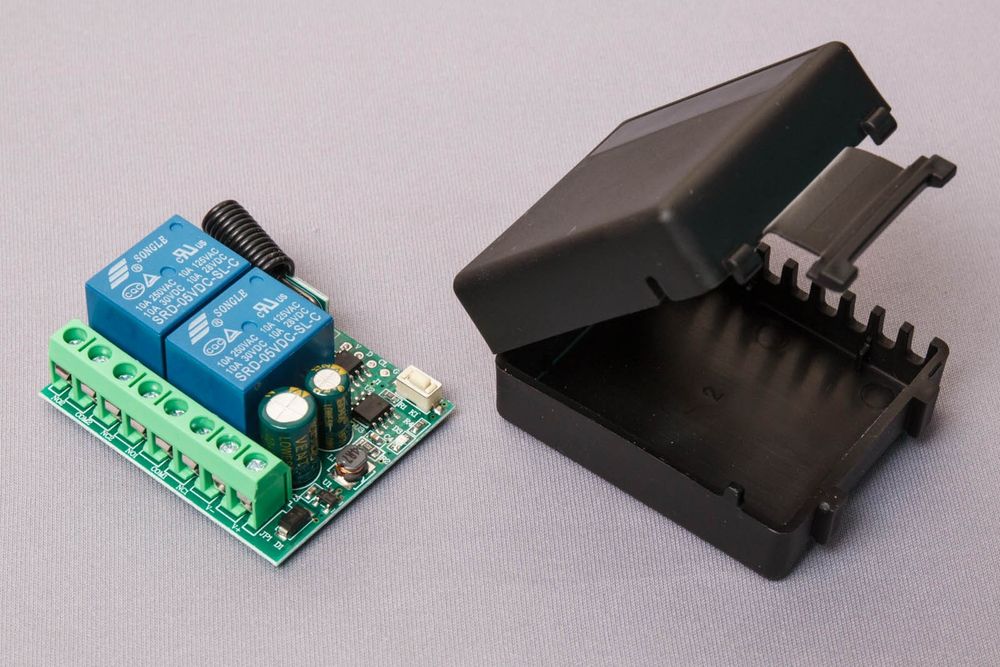

Дистанційний двохканальний вимикач (радіокероване реле) у корпусі керується пультом дистанційного керування або передавачем, що передає сигнали з фіксованим кодуванням на частоті 433МГц.

Цей вимикач дозволяє дистанційно керувати включенням-вимкненням навантаження (освітлення, ворота, шлагбаум, сирена тощо) споживаною потужністю до 2 кВт. З міркувань надійності навантаження слід обмежити до 1,5 кВт (7А). При підключенні електродвигунів слід зважати на величину пускового струму.

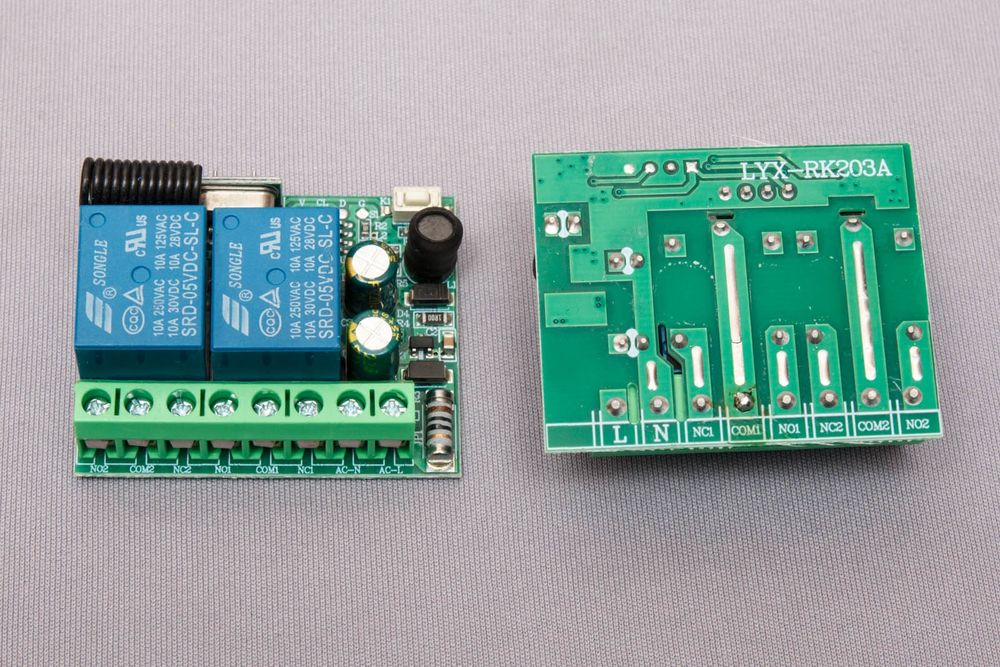

ВАЖЛИВО!  Всі комутовані контакти реле виведені на контактні клеми і не мають інших з'єднань на платі ("сухі контакти"), що не обмежує вас у реалізації схеми та напруги комутації. Призначення контактів нанесено на оплату. Реле можуть комутувати напругу від 0 до 250 вольт.

При подачі на вимикач напруги живлення реле завжди будуть в розімкнутому стані (контакти NC і Com замкнуті NO і Com розімкнуті) незалежно від того, в якому стані були реле при відключенні напруги живлення.

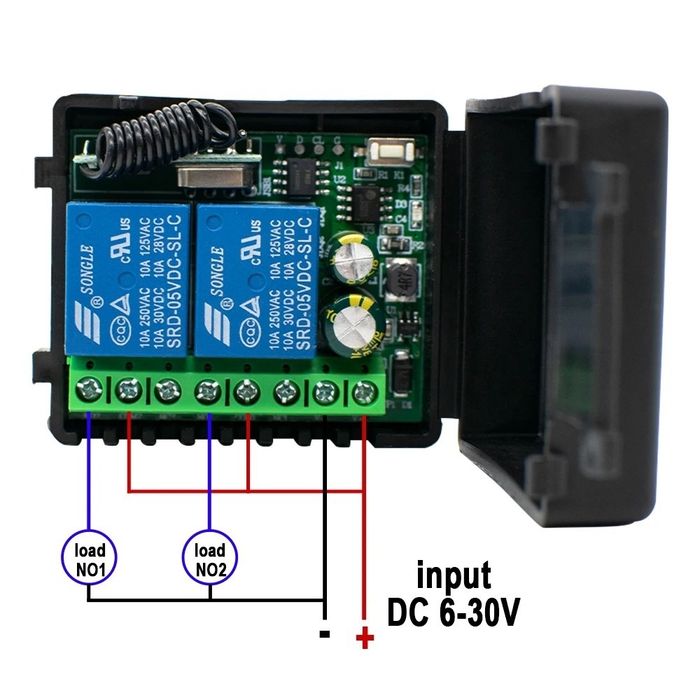

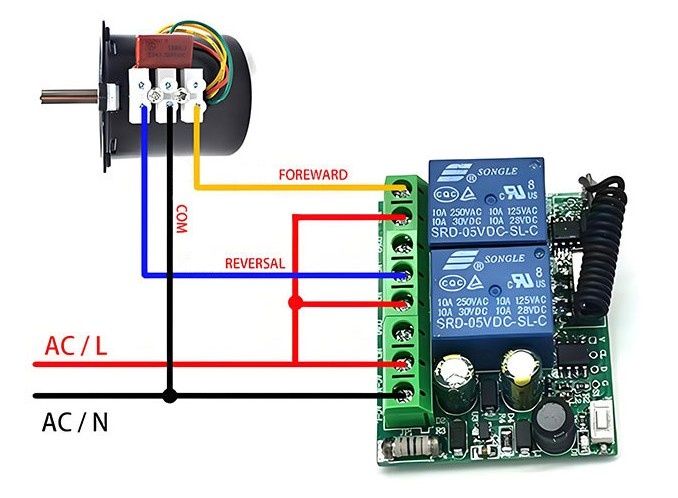

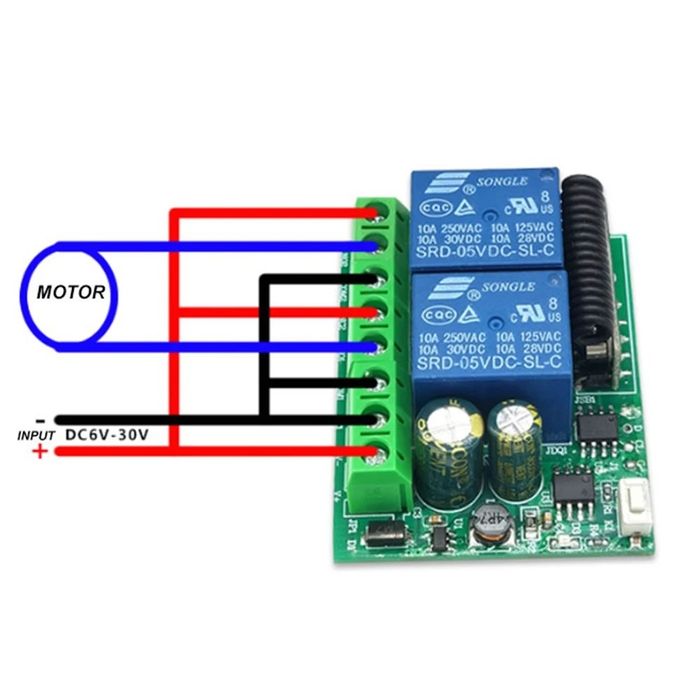

Схема підключення на відповідному фото.

Одним вимикач може приймати 10 сигнали пультів.

Вимикач має 4 режими роботи.
Режим "Дзвінок".  Реле замкнуте, поки натиснуто кнопку пульта дистанційного керування. Якщо відпустити кнопку – реле розімкнеться. Використовується одна кнопка на одному реле. Обидва реле працюють у однаковому режимі.
Режим "Однокнопковий вимикач".  Натискання кнопки пульта дистанційного керування замикає реле, повторне натискання - розмикає. Використовується одна кнопка на одному реле. Обидва реле працюють у однаковому режимі.
Режим "взаємного блокування".  Увімкнення одного реле викликає вимикання другого реле і навпаки. Використовуються 3 кнопки пульта.
"Комбінований" режим.  Одне реле працює в режимі "дзвінок", а інше в режимі "однокнопковий" вимикач. Використовуються дві кнопки пульта.

Вибір режиму роботи.

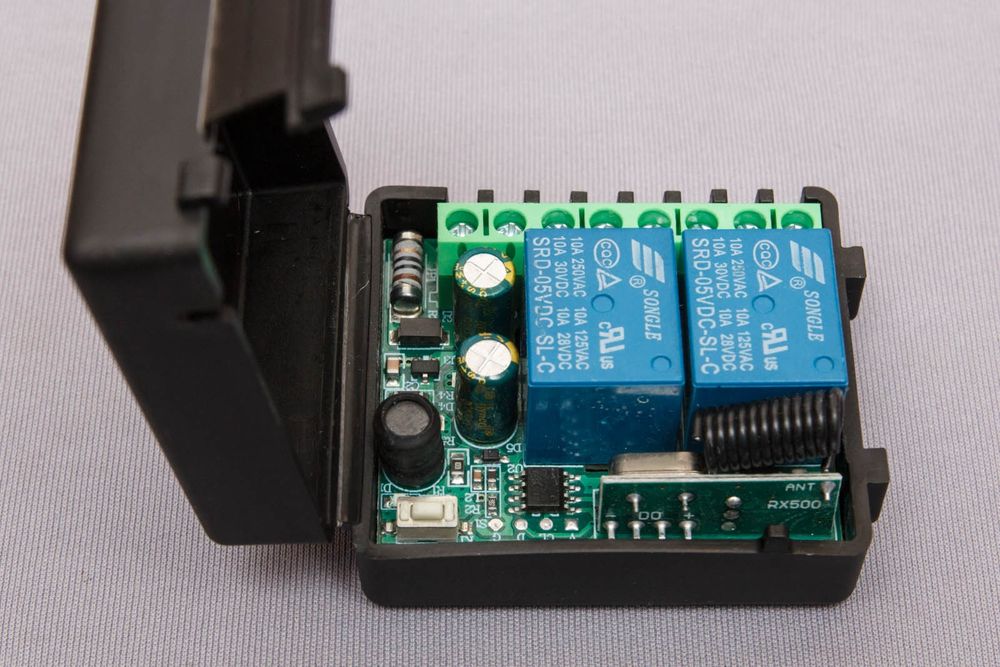

Кожен пульт дистанційного керування має свій індивідуальний цифровий код. Вимикач реагує лише на ті пульти, коди яких записані у пам'ять вимикача. При записі пам'яті коду кнопки також записується режим, у якому працюватиме кнопка. Для запису кодів пульта пам'ять вимикача призначена кнопка на платі вимикача.

Запис у режимі «Дзвінок»:
Натисніть кнопку вимикача 1 раз, світлодіод згасне – це ознака готовності приймача прийняти код пульта. Натисніть на пульті дистанційного керування будь-яку кнопку 1 раз (ця кнопка надалі і буде керувати першим реле). Світлодіод вимикача моргне кілька разів і знову згасне, тобто код пульта успішно прийнятий і вимикач готовий прийняти сигнал другої кнопки для другого реле. Натисніть кнопку пульта для керування другим реле. Світлодіод приймача моргне кілька разів і засвітиться, тобто режим навчання завершено і приймач і пульт готові до спільної роботи в цьому режимі.

Запис у режимі «Однокнопковий вимикач»:
Відбувається аналогічно до попереднього режиму, за винятком того, що кнопка вимикача натискається послідовно 2 рази.

Запис у режимі "Взаємне блокування":
Відбувається аналогічно до попереднього режиму, за винятком того, що кнопка вимикача натискається послідовно 3 рази. У цьому режимі використовується 3 кнопки, третя кнопка використовується для вимикання обох каналів, записується в пам'ять автоматично, без натискання цієї кнопки пульта для запису. Якщо пульт 4-х кнопковий, то як кнопка вимкнення обох реле будуть записані обидві кнопки, які не натискалися.

Запис у "Комбінованому" режимі здійснюється так само, як і в режимі "Однокнопковий вимикач".

Скидання приймача
Щоб очистити приймач від записаних кодів, потрібно натиснути кнопку навчання 8 разів. Після цього всі коди у приймачі будуть стерті.
