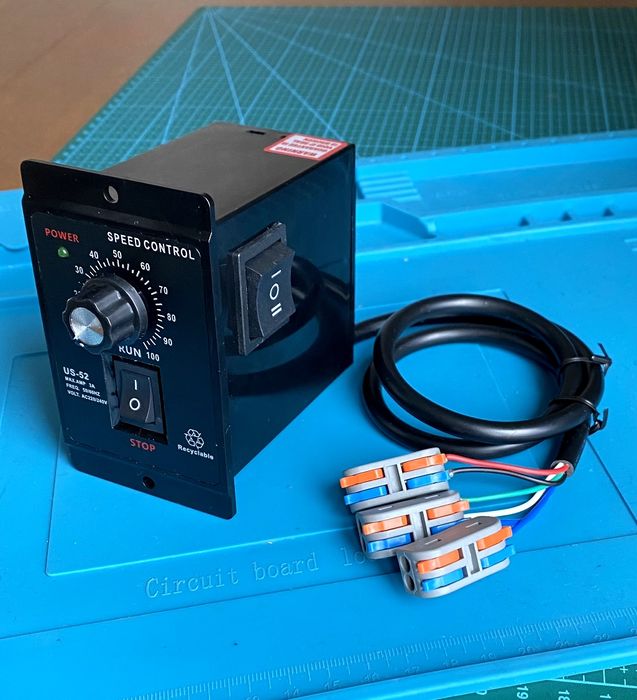

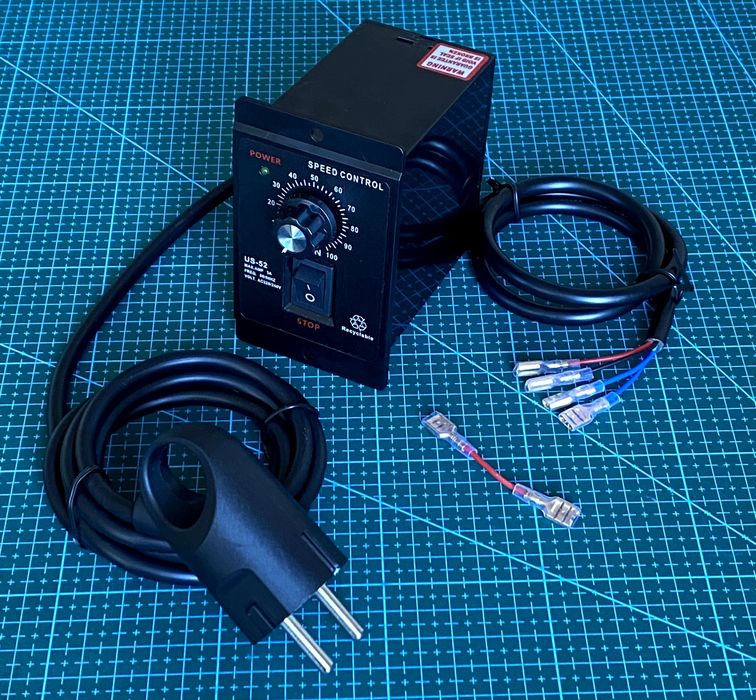

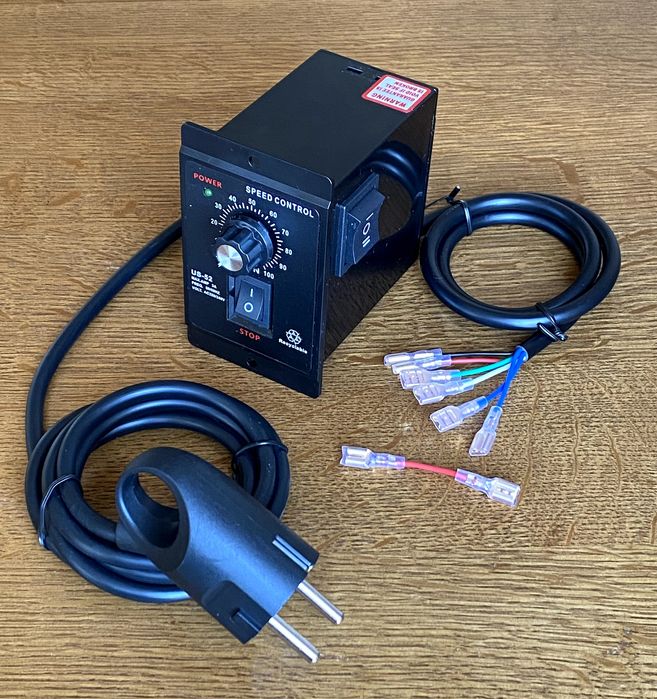

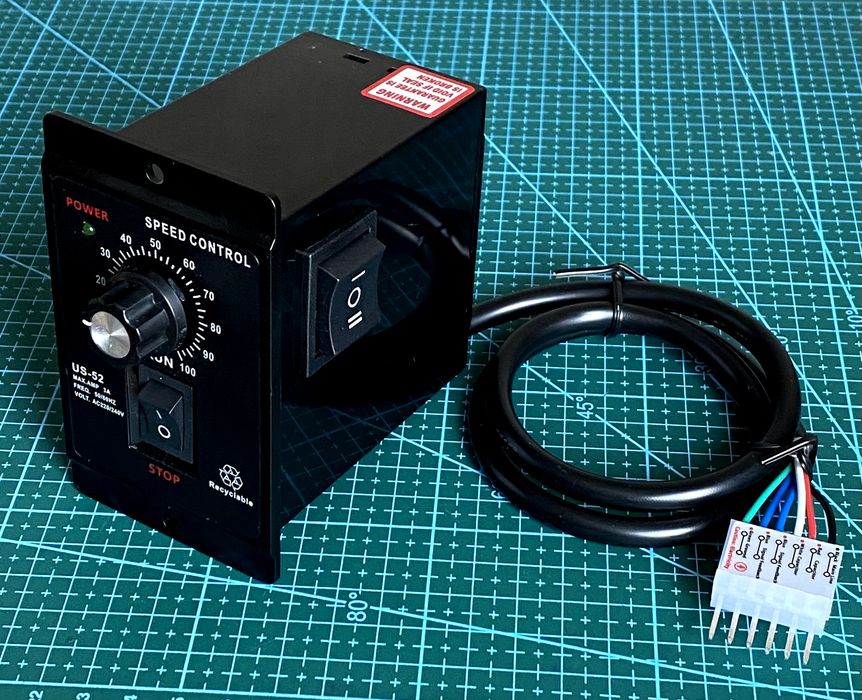

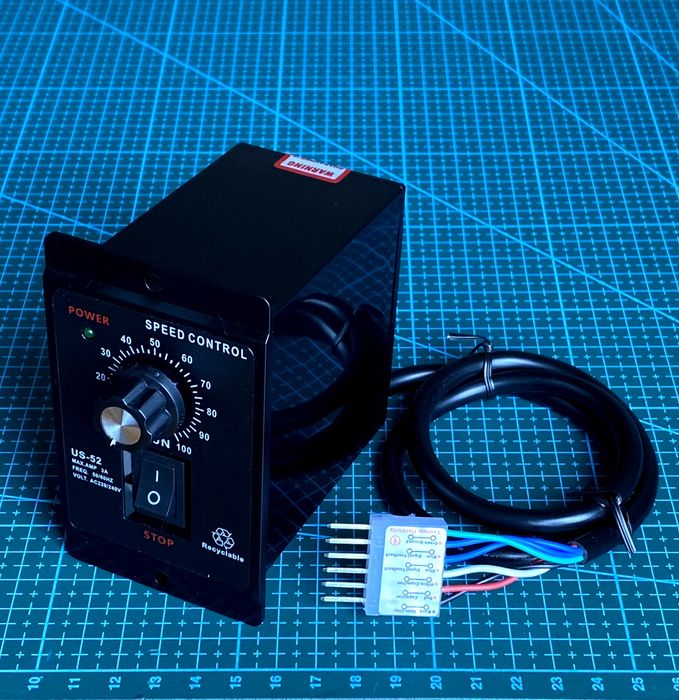

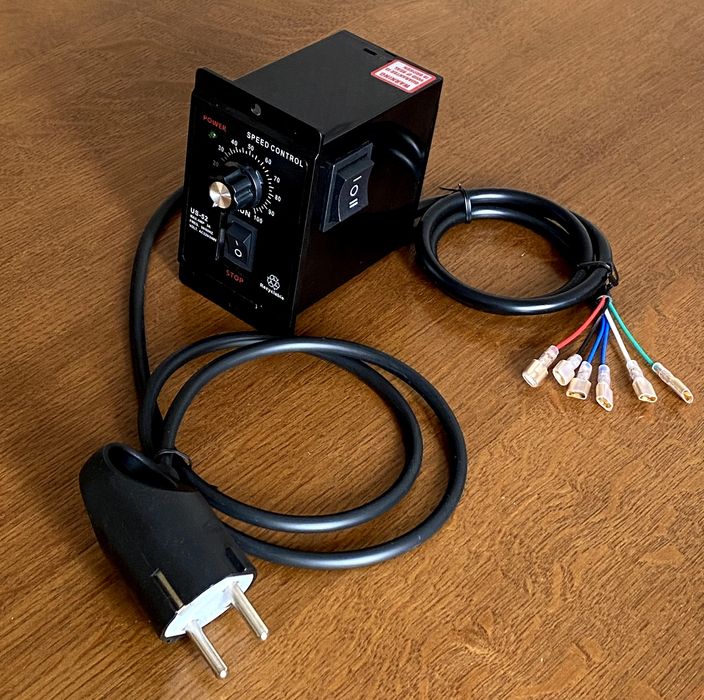

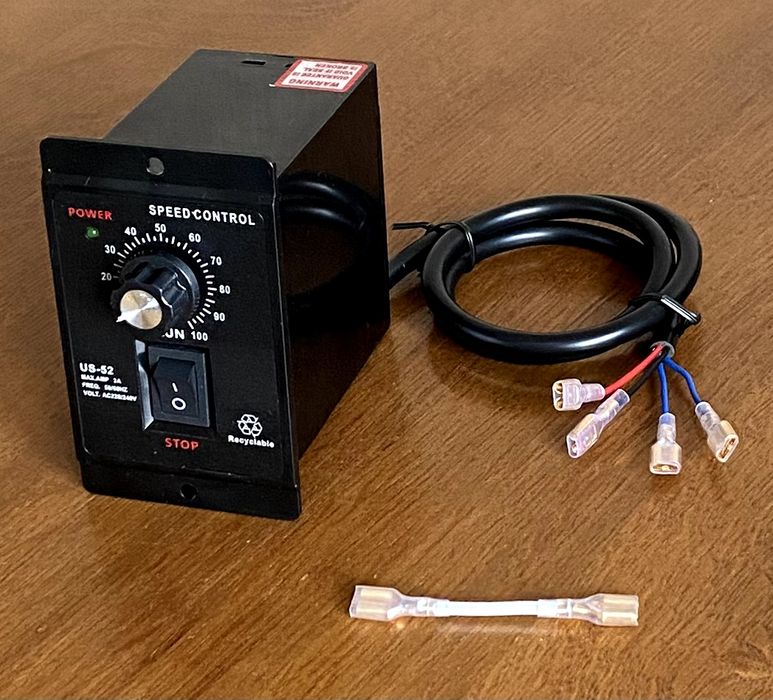

Регулятор обертів US-52
Призначений для керування швидкістю обертання колекторних електродвигунів змінного струму.

Рекомендую встановлювати на двигун від пральної машини автомат

Основні характеристики та функції:

• Плавне регулювання швидкості обертання двигуна.
• Підтримка потужності двигуна при навантаженні.

Застосування:
• Верстати (свердлильні, фрезерні, гравірувальні).
• Медокачка.
• Дровокол.
• Конвеєрні системи.
• Автоматика воріт.
• Системи вентиляції.
• Електроінструменти.
• Побутова техніка (пральні машини, пилососи).

Технічні параметри:
• Напруга живлення: 220-230 В
50-60 Гц змінного струму.
• Максимальна потужність: до 400 Вт.
• Діапазон регулювання швидкості: 90-1400 об/хв або 90-1700 об/хв (залежно від модифікації).
• Плавне регулювання обертів.
• Можливість зміни напрямку обертання (реверс) за додаткову плату.

Особливості:
• Працює за принципом зворотнього зв’язку з двигуном через таходатчик.

Рекомендую встановити
радіатор охолодження на симістор для підвищення КПД

Підключення:
• Клеми AC – AC підключення до мережі 220 В.

Класичне підключення:
Таходатчик синій
Таходатчик синій
Щітка червоний
Щітка Зʼєднати
Обмотка Зʼєднати
Обмотка чорний

Підключення
регулятора обертів з реверсом до двигуна від пральної машини.
Це підключення актуально тільки в тому випадку якщо Ви в мене замовили цю комплектацію.
+
Червоний щітка
Чорний щітка
Зелений обмотка
Білий обмотка
Синій датчик руху
Синій датчик руху

Також встановлюю:
+ Радіатор охолодження 140 грн.
+ Реверс 350 грн.
+ Під’єднання регулятора
до двигуна 300 грн.

+ Мами 1 шт. 10 грн.
+ Колодка на 5 контактів 50 грн.
+ Колодка WAGO 1шт. 25 грн.
+ Двигун 900-1000 грн.

Роблю замовлення під ключ

Є багато відео в Tik Tok

Важливі моменти:
• US-52 не є частотним перетворювачем.
• При підключенні необхідно дотримуватися схеми, щоб уникнути пошкодження пристрою та двигуна.
• Необхідно враховувати характеристики Вашого двигуна при виборі регулятора.

US-52 – це надійний регулятор для точного контролю швидкості обертання колекторних двигунів у різних застосуваннях
