ШР20 - це серія циліндричних, ручних, об'ємних роз'ємів, які використовуються для з'єднання ланцюгів з навантаженням струмом до 200А і 850В. Роз'єми можуть бути як негерметичними (ШР20), так і герметичними (ШРГ20).

Разъем ШР20У3НШ7 розетка кабельная предназначен для использования в электрических цепях переменного и постоянного тока.
Соединители выполнены из двух частей: вилки и розетки.

Они бывают блочными или кабельными. Блочная часть изделия бывает с прямым или угловым патрубком, также возможны вариации без патрубка. Блочные (приборные) соединители винтами фиксируются к изделию. Важно знать, что кабельная вилка/розетка сочленяются только с блочными (приборными) вилка/розетка. Например, ШР12П1НГ2 вилка кабельная соединяется с ШР12ПК1НГ2 розетка (блочная, приборная) и т.д.
Вилка кабельная ШР не может соединятся с розеткой кабельной ШР.

Назначение

Коннекторы применяются для радиоэлектронной техники различного назначения. Для их установки используется экранированный и неэкранированный кабель. В конструкции представлены до 50 контактов, диаметр которых может быть от 1,5 мм до 9,0 мм.

ШР20У3НШ7 имеет сочетание контактов 7 = 2,5 мм. Их поверхность покрыта серебром, повышая надежность и качество радиокомпонентов. Температурный рабочий режим, согласно стандарту ОСТ В 11 0121-91/ГЕО.364.107 ТУ, составляет - температура окружающей среды, °С от минус 60 до плюс 60.

Также, серия разъемов ШР выпускается с никелевым покрытием. Например, ШР20У3НШ7Н розетка кабельная. Он более устойчив к температурным режимам работы, °С от минус 60 до плюс 120.

Вес ШР20У3НШ7 розетка кабельная не превышает 58 грамм. По ГЕО.364.107 ТУ, сопротивление для ШР, в зависимости от диаметра, составляет:

1,5 мм - не более 2,5 мОм;
2,5 мм - не более 1,0 мОм;
3,5 мм - не более 0,75 мОм.
Расшифровка маркировки разъемов приведена в разделе «Технические характеристики». Эти разъемы выполнены по установленным стандартам. Надежность их проверена годами работы.

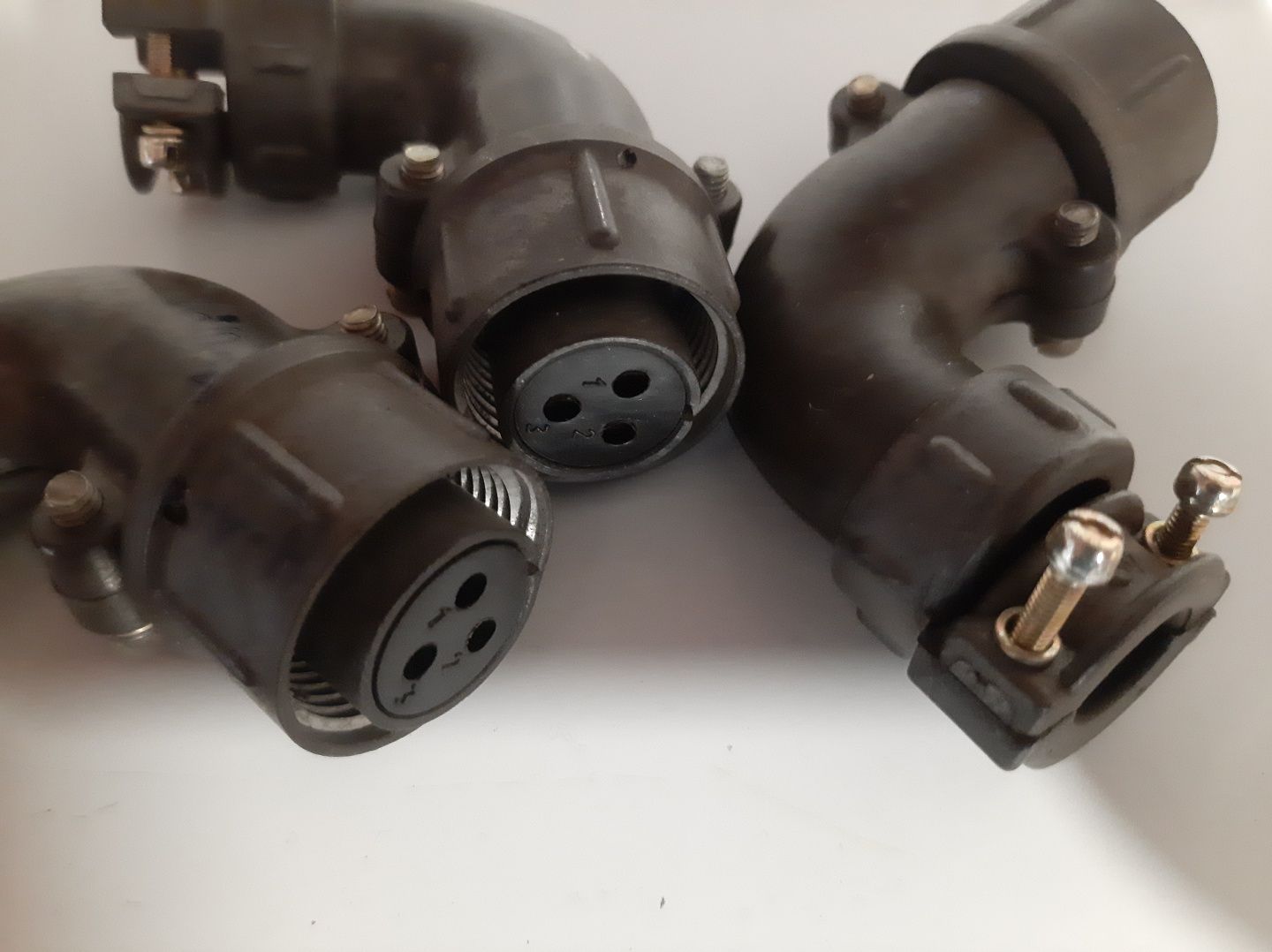

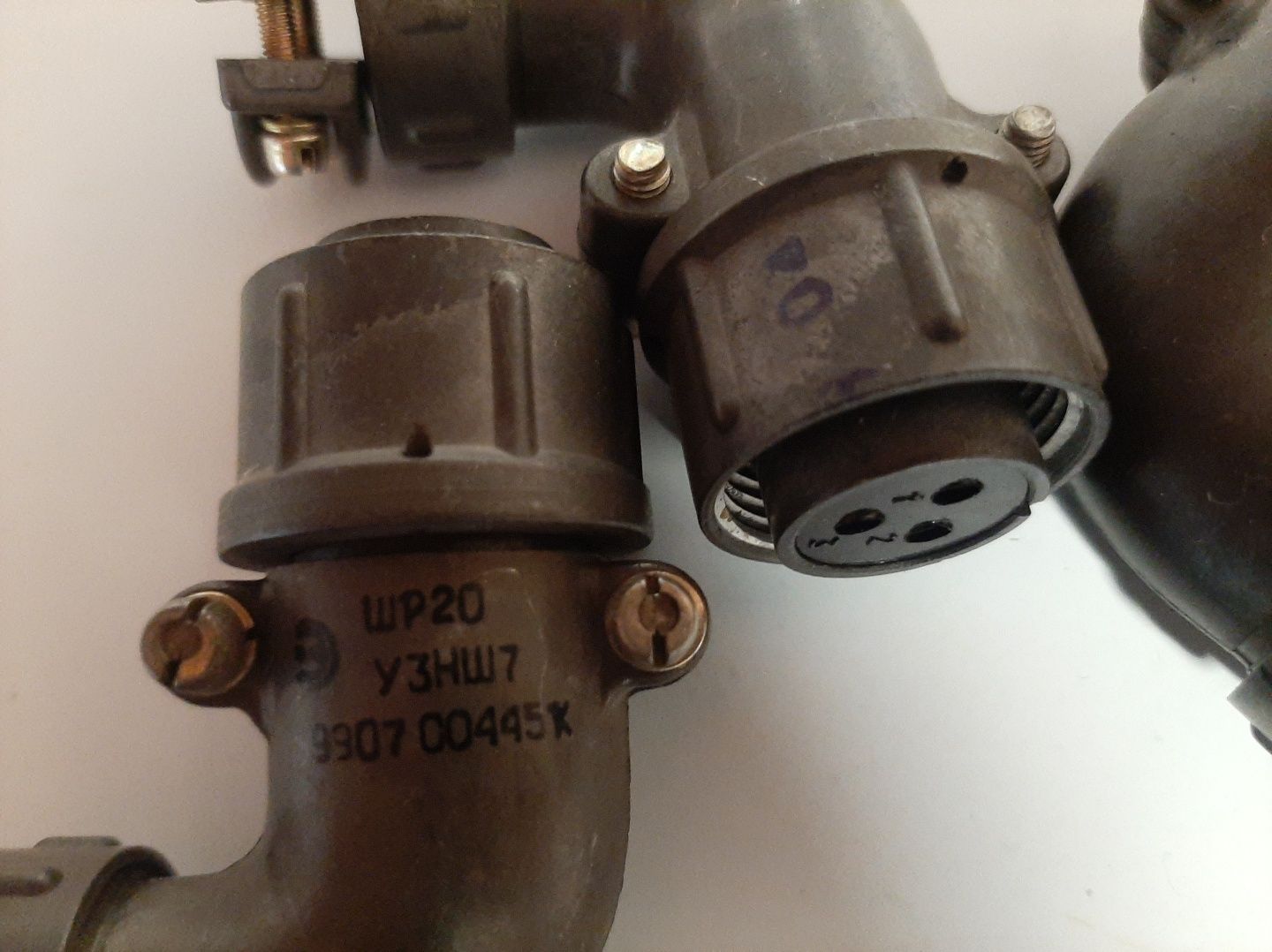

Образец ШР20У3НШ7 вы можете увидеть на фото
