Раритетный измеритель,анализатор импульсных и Акустических сигналов СССР

Продается исключительно редкий портативный измерительный прибор/анализатор советского производства (СССР), предположительно 70-х – начала 80-х годов. Данный аппарат представляет высокую историческую и техническую ценность, демонстрируя уровень развития аналого-цифровой гибридной элементной базы того периода.
​Предполагаемое назначение: точный анализ, измерение и/или генерация акустических (INPUT MIC) и импульсных сигналов, включая функцию стробирования (СТРОБ) и работу в непрерывном режиме (CONTINUOUS).
​Технические характеристики и особенности
​1. Электронная база и схемотехника:
​Гибридная схемотехника: Сочетание аналоговых каскадов на дискретных элементах и цифровой логики.
​Аналоговые компоненты: Наличие высококачественных планарных/эпитаксиальных транзисторов в металлических корпусах (ТО-5 с золотыми выводами, как видно на фото), что обеспечивает низкий уровень шумов и высокую стабильность характеристик в аналоговых цепях (усилители, формирователи).

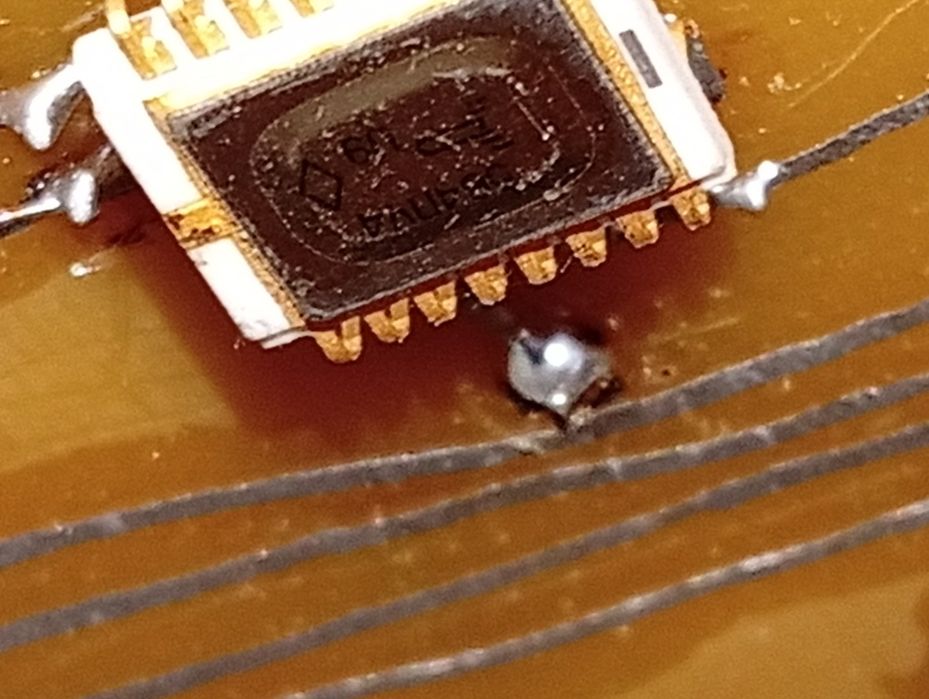

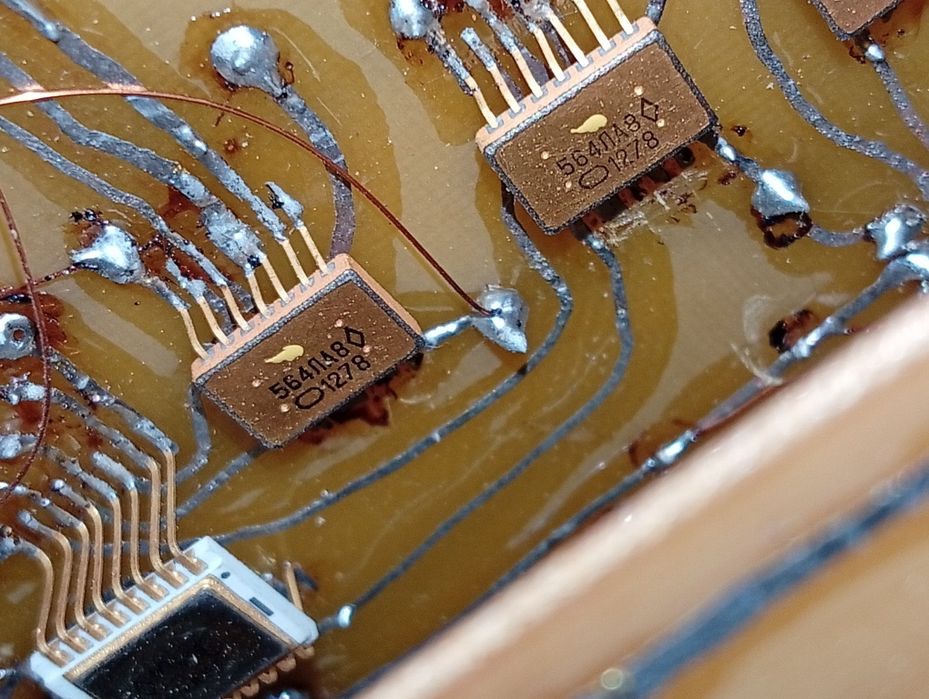

​Цифровая логика: В схеме активно используются советские КМОП-микросхемы (серия 564), в частности, 564ИА8 и 564ИЛ148. Серия 564 известна своей высокой устойчивостью к помехам и широким диапазоном питающих напряжений.

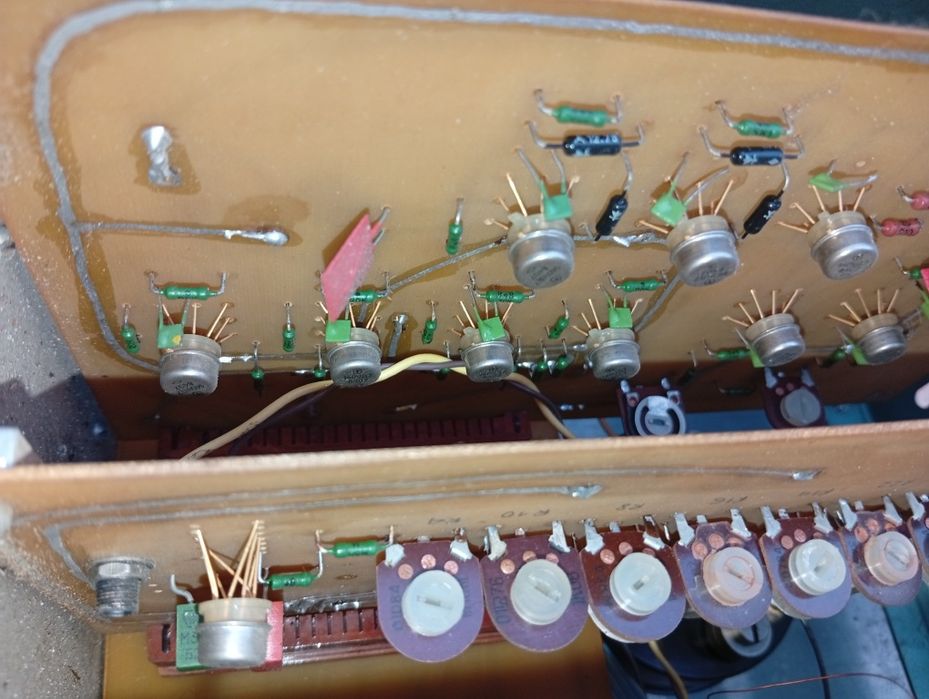

​Калибровка: Множество высокоточных многооборотных потенциометров (подстроечных резисторов) на печатных платах указывает на тщательную заводскую калибровку и возможность точной настройки коэффициентов передачи/смещения прибора.

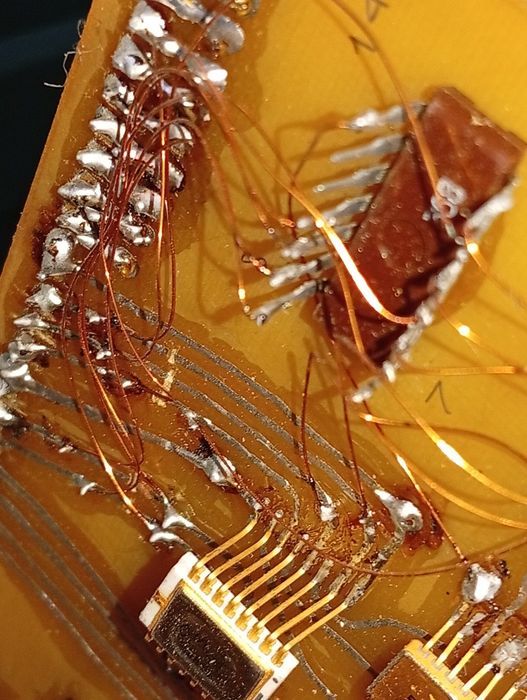

​Монтаж: Качественный печатный монтаж с защитным лаковым покрытием (типично для военно-промышленных или высокоточных приборов).
​2. Измерительные функции:

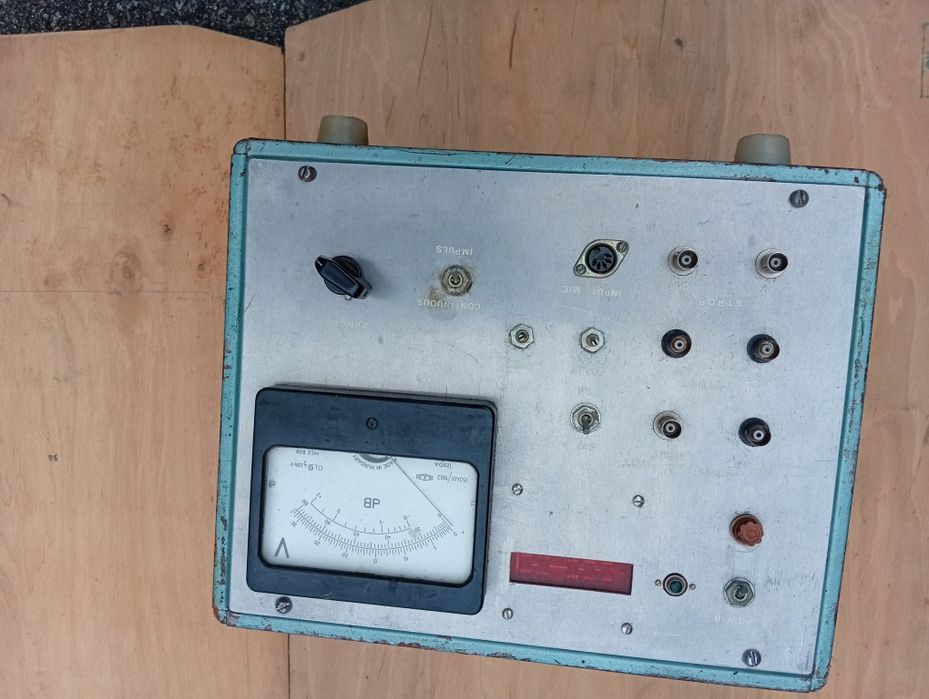

​Индикация: Аналоговый индикатор со шкалой "В" (Вольты) и "дБ" (децибелы), что позволяет производить прямые логарифмические измерения уровня сигнала (например, звукового давления или мощности) с учетом неизвестного опорного уровня (8Р).
​Входной тракт: Наличие разъема INPUT MIC (вход микрофона) подтверждает функционал акустического измерителя (шумомера) или анализатора звукового спектра/импульса.
​Функции генерации/анализа: Разъемы ИМПУЛЬС и СТРОБ указывают на работу с однократными или периодическими импульсными последовательностями и возможностью синхронизации-запуска внешних устройств.
​Ценность и состояние
​Редкость: Модель нечасто встречается на рынке. Представляет интерес как артефакт советской инженерии.

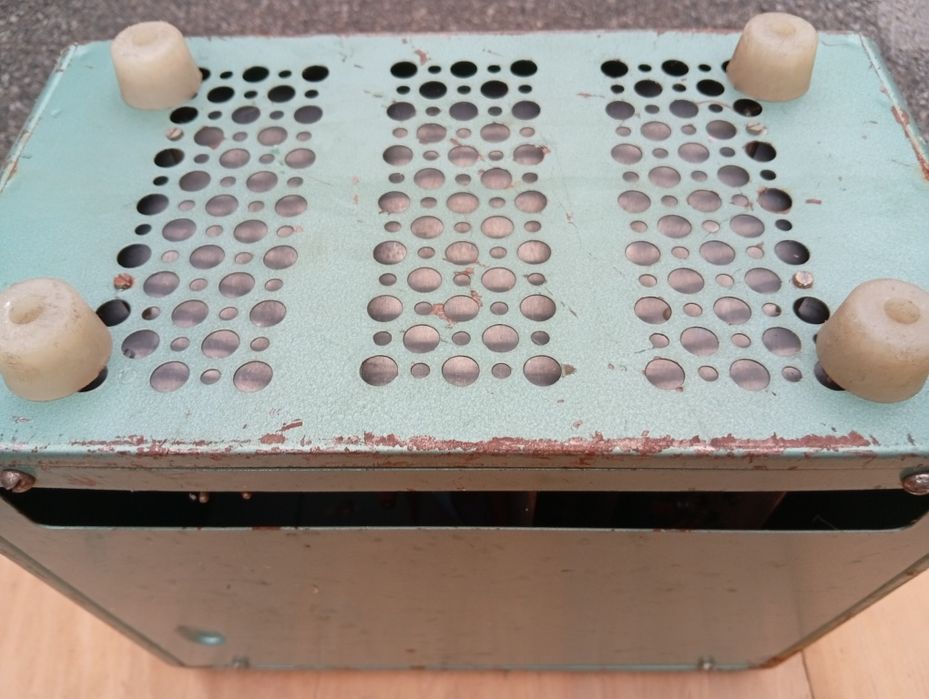

​Корпус: Прочный металлический корпус с перфорацией для вентиляции.
​Состояние: Продается как есть, для коллекции или восстановления (AS IS). Внутренние платы и компоненты выглядят комплектными.
​Идеально подойдет для коллекционеров исторической электроники, звукорежиссеров-экспериментаторов или энтузиастов, занимающихся реверс-инжинирингом советской измерительной аппаратуры.
Возможна доставка
