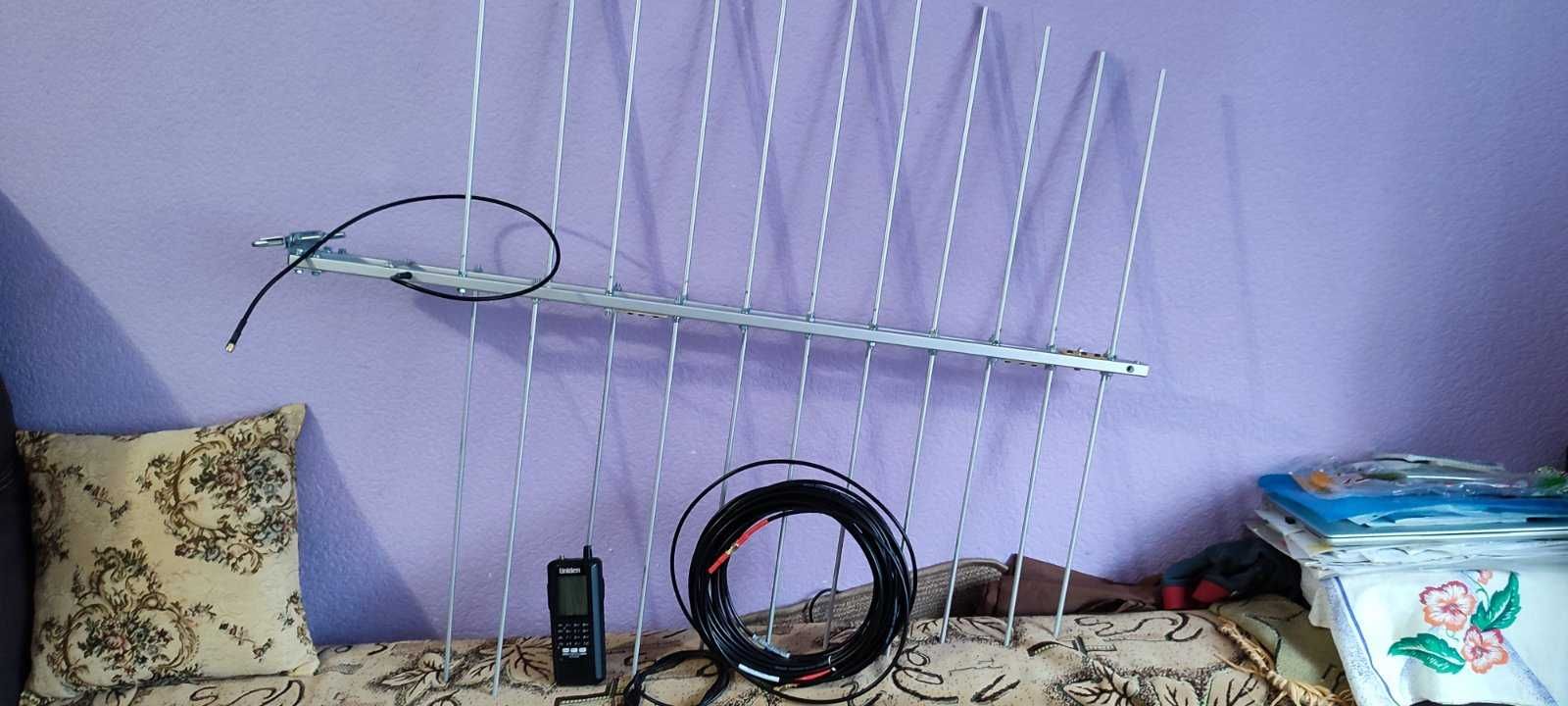

Антенна для радиосканнера логопериодическая.

цена в обявлении за 5 елементную антенну с кабелем 1 либо 2 полу волны, разем Н-тип мама либо СМА либо УХФ (пл239).

Гармониковая, логопериодическая антенна. Это новая разработка 2024 года.
Идеально подходит для радиолюбителей и радиомониторинга, РЕБ, РЕР

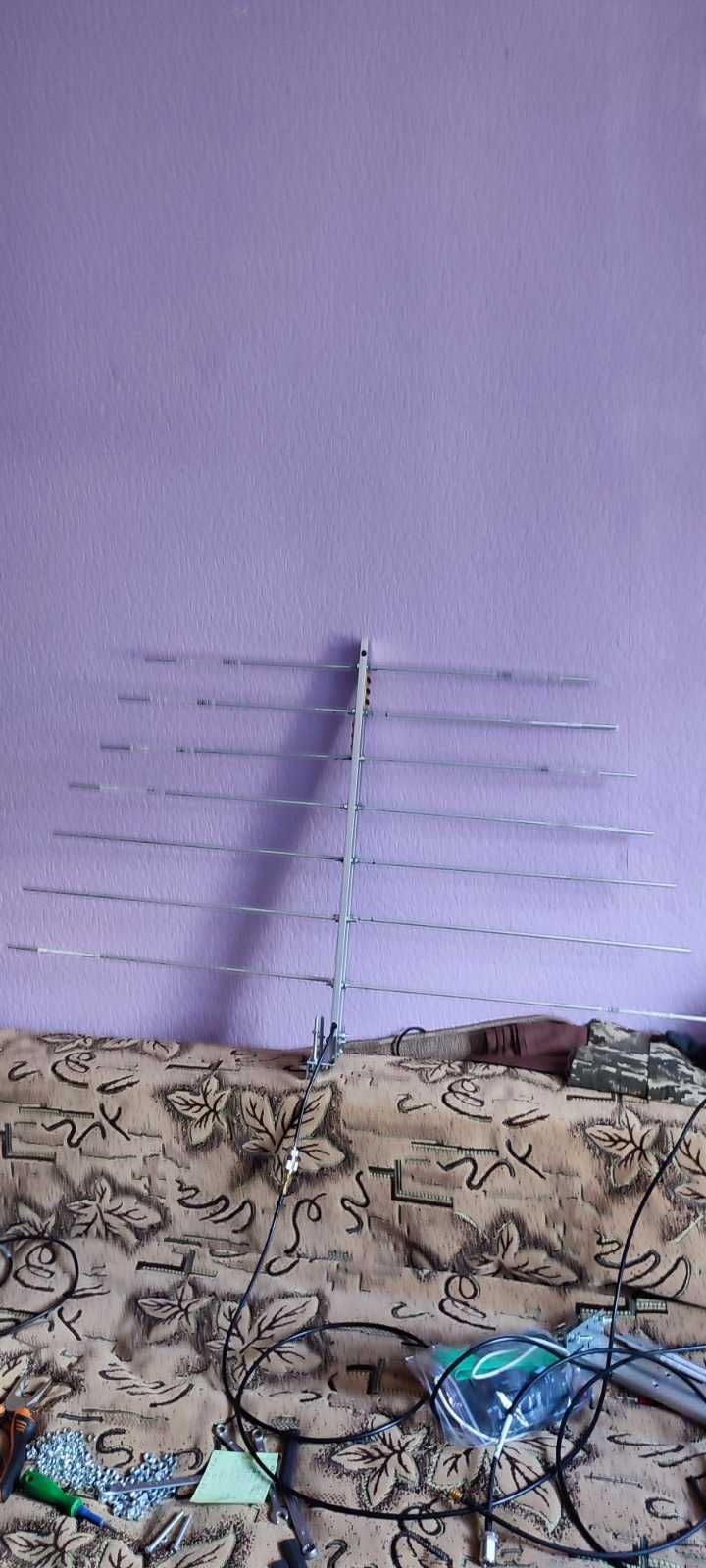

есть варианты: 5, и 11 элементов от 50см до 100см. длиной .цены от, 3000 до 5500тис.

Специально спроектирована для диапазонов связи VHF 136-174 и UHF 400-470мгц.
Внешние отличия :размеры элементов в три раза больше а расстояние между ними меньше по сравнению с классической логопериодической антеной.

Немного теории:)
Основные отличия параметров от классической, логопериодической антенны:
1. Усиление антенны в 2 раза больше. При той же длине антенны.
При условиях что берем 14 ел. классическую, логопериодическую 130-500мгц ( К.ус 7-8dbi) длиной 1метр и сравниваем с 11ел.гармониковой( 10-12dBd). (dBd ето относительно диполя dBi относительно изотропа.1 dBd ето 2.15dBi ). Все зависит в каких условиях программа моделлировщик выдает результат расчета Коеф. усил.

1.В классической ,логопериодической антенне на робочей частоте, активно работают всего 3 елемента антенны .

2.Есть определенная зависимость при расчете классической логопериодической антенны, которая не дает создать антенну с большим усилением. См. графики!

Гармонниковая антенна:

1.Антенна работает на первой и третей гармонике.

То есть 135-174Х 3 = 405-522мгц.

2.В антенне активно работают все элементы антенны.

3.На третей гармонике элементы имеют длину в три раза больше, потому + 1dbd по отношению с усилением на первой гармонике.

Характеристики:

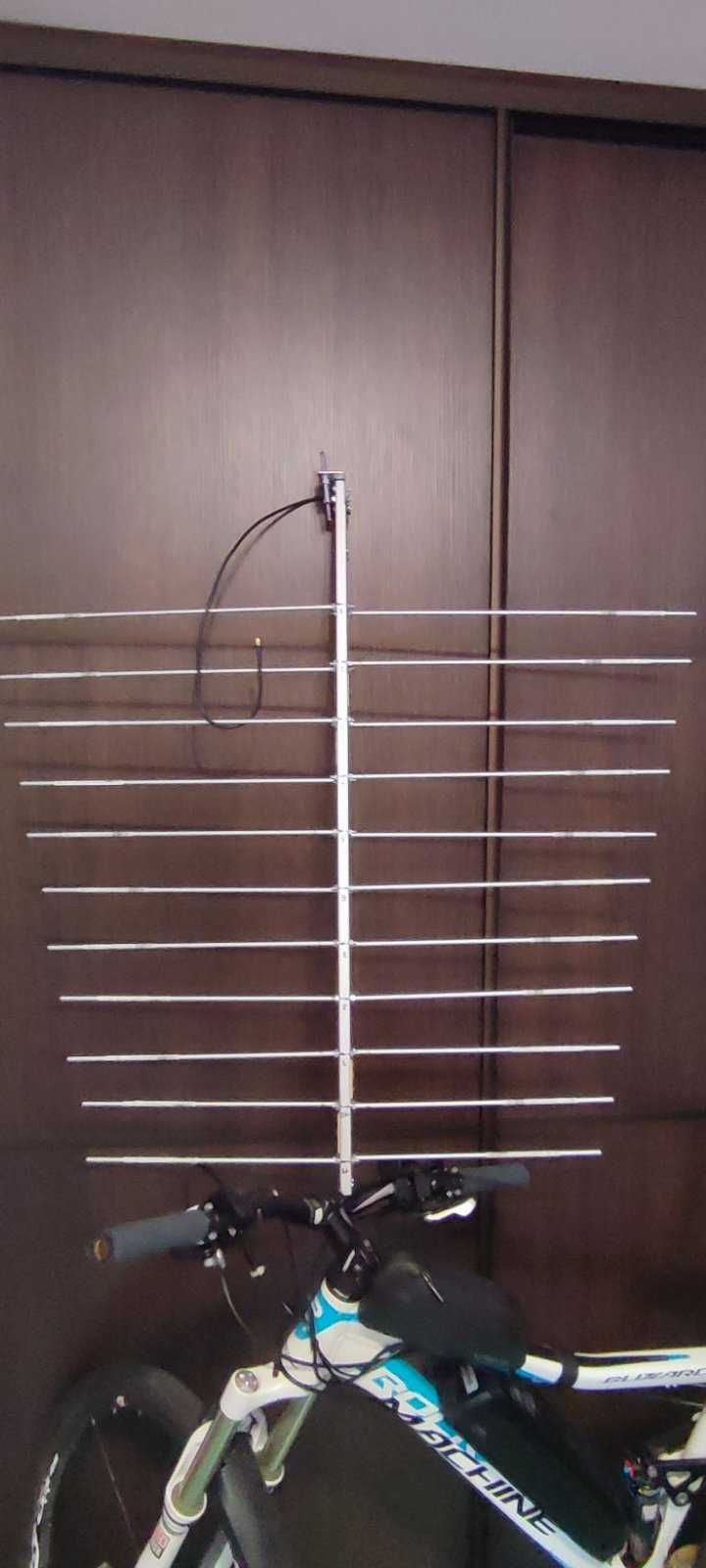

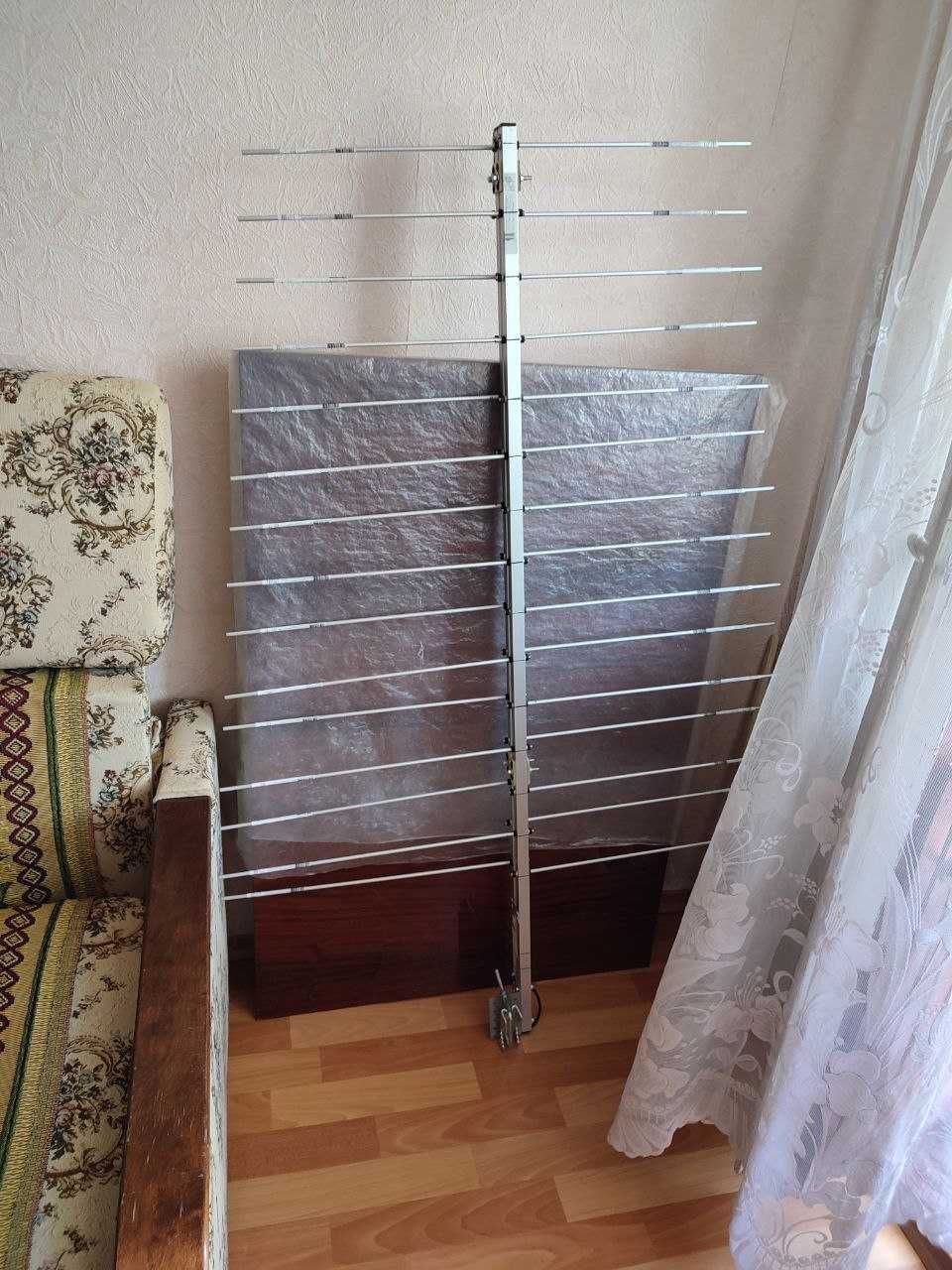

11- элементная гармониковая, логопериодическая
1. длина -1м
2. усиление vhf -10dBd , uhf-12dBd полоса 130-180, 400-550мГц

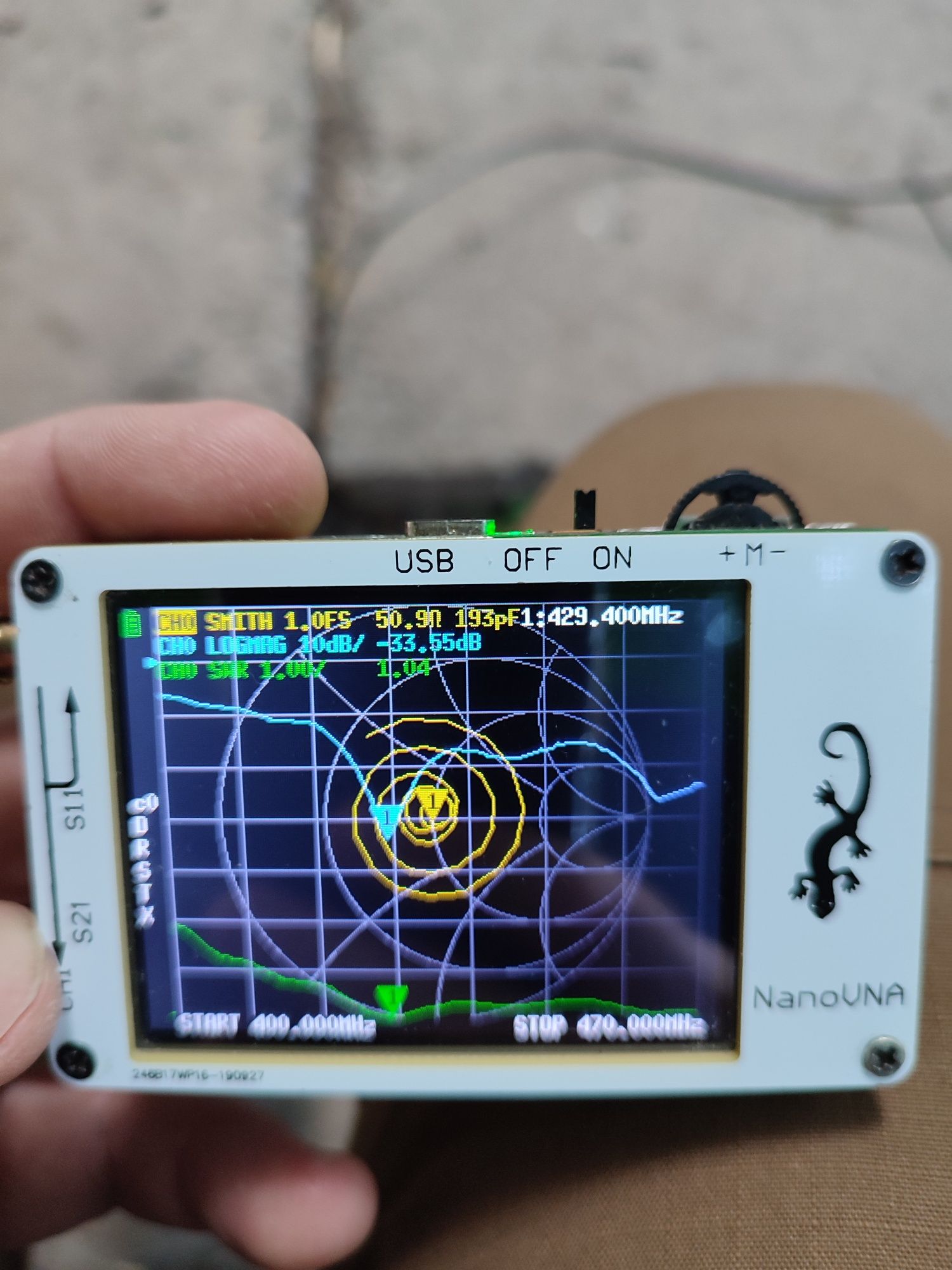

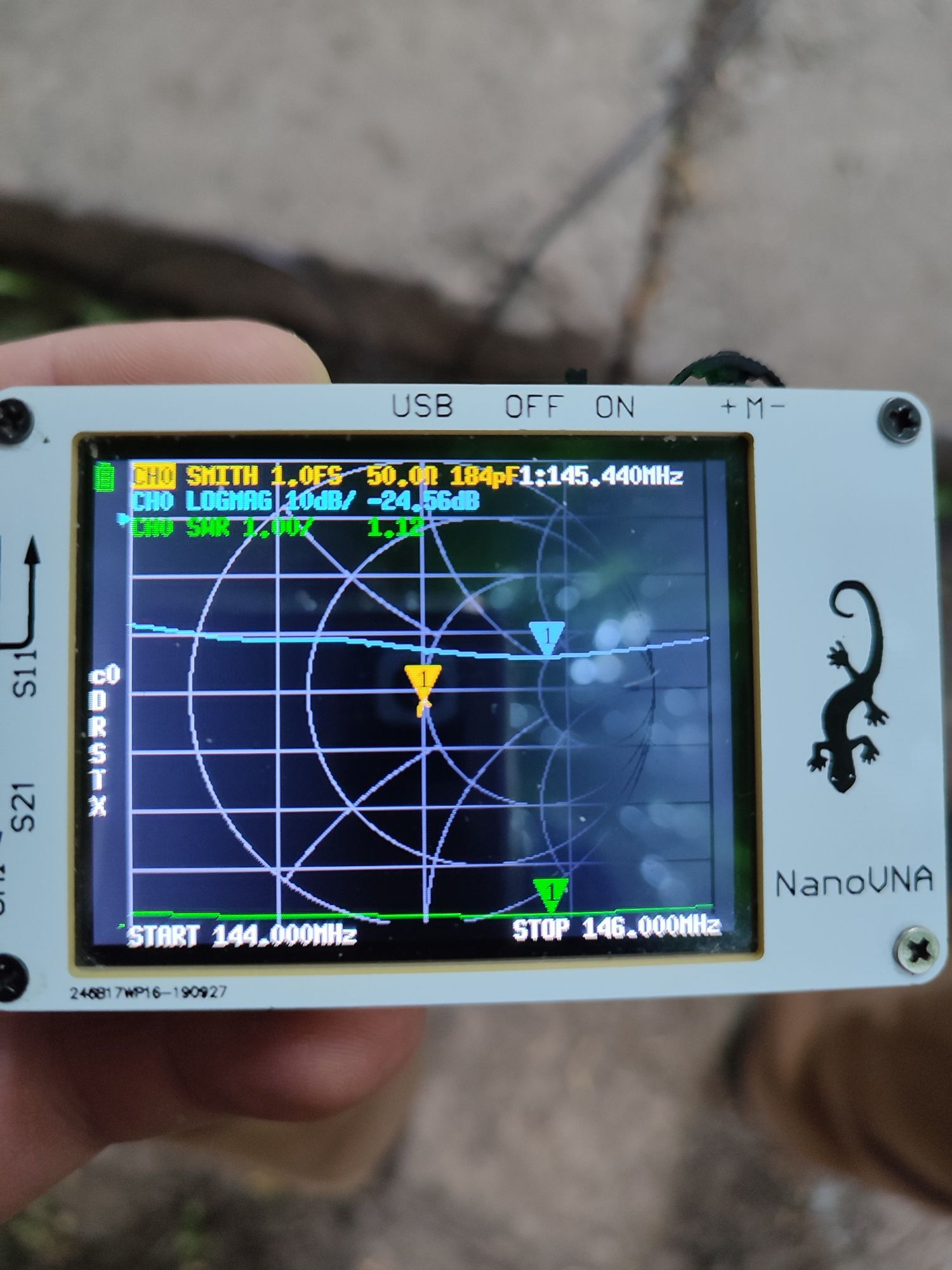

3. КСВ 1.1- не более1.6
4.виход сопротивление -50Ом
5. собирающая линия- 10х10,15х15 либо 20х20 профиль. Элементы прутки-6мм
6. тип разъема N-тип. либо SMA на кабеле. кабель 5мм, половину длины либо 2х половину, длины волны с учетом ( К.укор. 0.81)

делаю также другие антенны см. мои объявления.
Яги либо логоперы от 100 до 2900мгц.
Спиральные (хеликсы) 5.2-5.8Ггц
