Ціна зазначена за комплект: 1 вимикач DC та 1 пульт, що на першому фото.
Комплект AC на 10грн дорожче.
Функціонально вимикачі AC та DC однакові.

Замовлення ОЛХ без попереднього узгодження не відправляю.

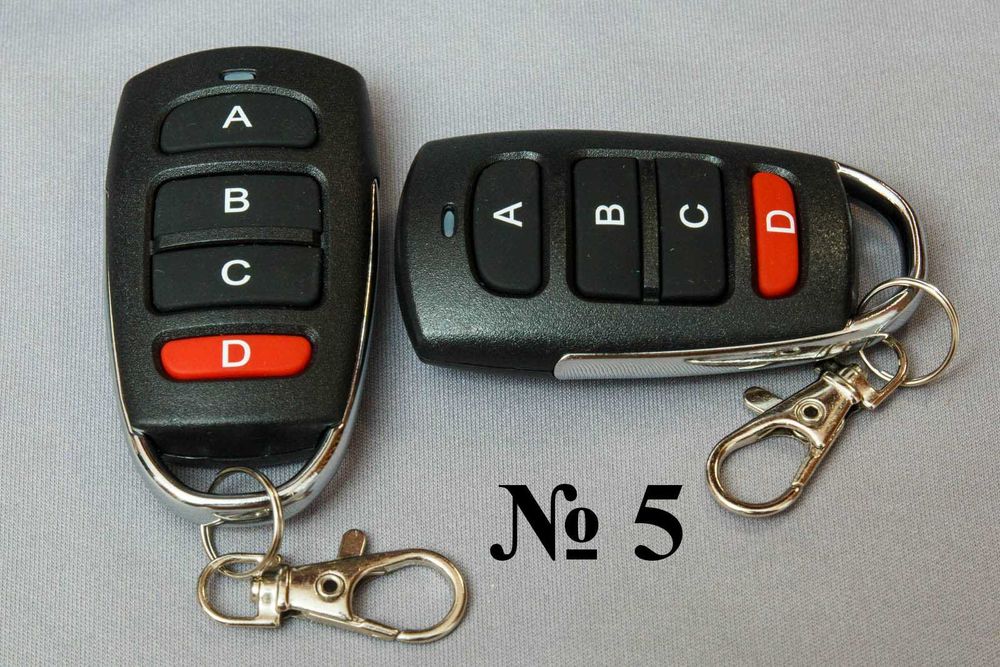

Можлива комплектація декількома пультами та пультами інших моделей - 3 останніх фото.
Пульти №1 і 2 на трохи дорожче. Пульт №2 підвищеного радіусу дії.

Цей вимикач дозволяє керувати увімкненням-вимкненням навантаження номінальною потужністю до 2 кВт. З міркувань надійності навантаження слід обмежити до 1,5 кВт (7А). При підключенні електродвигунів слід зважати на величину пускового струму.

ВАЖЛИВО! Всі комутовані контакти реле виведені на контактні клеми і не мають інших з'єднань на платі, що не обмежує вас у реалізації схеми та напруги комутації. Реле можуть комутувати напругу від 0 до 250 вольт.

При подачі на вимикач напруги живлення реле завжди будуть в розімкнутому стані (контакти NC і Com замкнуті NO і Com розімкнуті) незалежно від того, в якому стані було реле при відключенні напруги живлення.

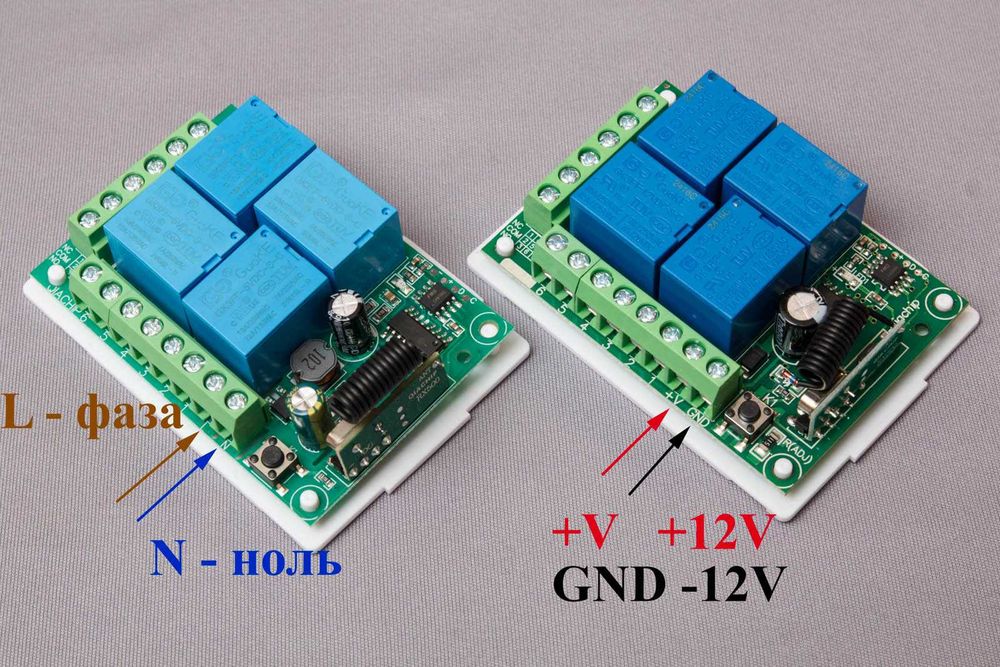

Контакти реле підписані на платі вимикача.

Налаштування.

Вимикач має 3 простих та 4 комбінованих режими роботи:
Прості:
1. Режим "дзвінок" (momentary). Реле замкнуто, поки натиснуто кнопку пульта дистанційного керування. Якщо відпустити кнопку – реле розімкнеться. Канали працюють незалежно один від одного.
2. Режим "з незалежною фіксацією каналів" (selflock). Натискання кнопки пульта дистанційного керування замикає реле, повторне натискання - розмикає. Канали працюють незалежно один від одного.
3. Режим "взаємоблокування каналів" (interlock). Кожна кнопка пульта дистанційного керування замикає своє реле і розмикає всі інші. Канали знаходяться у взаємній залежності.

Комбіновані:
4. два канали selflock + два канали momentary.
5. два канали momentary + два канали interlock.
6. два канали selflock + два канали interlock.
7. два канали interlock + два канали interlock.

Навчання для потрібного режиму здійснюється наступним чином:
Натисніть кнопку навчання вимикача n разів, де номер n відповідного режиму (див. нумерацію режимів вище). Світлодіод, розташований на платі вимикача, перейде в режим постійного світіння - це ознака готовності вимикача прийняти код пульта.
Натиснути на пульті дистанційного керування будь-яку кнопку 1 раз. Світлодіод приймача моргне 3 рази і згасне. Це означає, щокод пульта успішно прийнятий і приймач і пульт готові до спільної роботи у вибраному режимі.
Слід врахувати, що процедура навчання передбачає натискання лише однієї (будь-якої) кнопки пульта, інші кнопки пульта будуть задіяні автоматично, без виконання додаткових процедур.

Очищення пам'яті вимикача.
Щоб очистити вимикач від записаних кодів, потрібно натиснути кнопку навчання 8 разів. Після цього всі коди у вимикачі будуть стерті.
