Характеристики (базова комплектація):

Модель: Vector 3220F 5-axis
Робоча зона (X × Y × Z): 3100 × 2000 × 500 мм
Рама верстата: Суцільнометалева, зварна, фрезерована за один захід
Тип порталу: Рухомий портал
Фіксація заготовки: Алюмінієвий Т-подібний профіль
Покриття робочого столу: ПВХ
Тип напрямних (X, Y, Z): Лінійні
Напрямні по осі Z: 20 мм
Тип приводу (Х, Y): косозуба рейка
Тип приводу по осі Z: КГП
Система змащування: Напівавтоматична
Крокові двигуни: NEMA 34, 4-6 A
Швидкість холостого ходу: 0 – 8.5 м/хв
Швидкість робочого ходу: 0 – 8 м/хв
Точність позиціонування: ±0,05 мм
Кут нахилу шпинделя (A/B): 360°
Потужність шпинделя: 3.2 кВт
Оберти шпинделя: 0 – 24 000 об/хв
Тип охолодження шпинделя: Водяне
Система термозахисту шпинделя: Вбудований датчик
Тип цанги: ER20
Максимальний діаметр фрези: 13 мм
Частотний перетворювач: 3,2 кВт
Система керування: Професійний контролер
Підсвічування робочої зони: Встановлено
Вага: ~ 2500 кг

Опціонально:
Автоматична подача мастила.
Гібридні двигуни замість крокових
Серводвигуни замість крокових.
Алюмінієвий стіл замість ПВХ покриття.
Збільшення потужності основного шпинделя.
Гофровані захисні чохли для напрямних
Система аспірації
Вакуумний стіл

::: Виробництво в м. Житомир, доставка та сервіс 24/7 по Україні
::: Сертифікати відповідності !!!
::: Забезпечення сервісної підтримки в гарантійний та післягарантійний період.

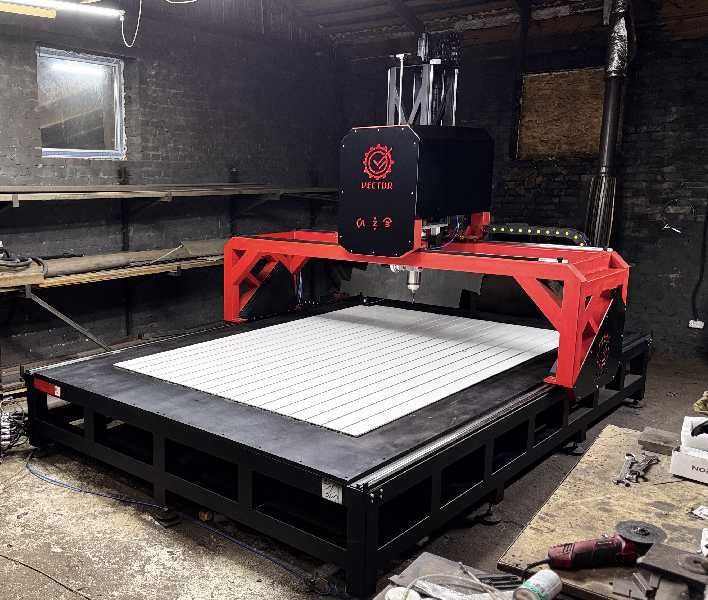

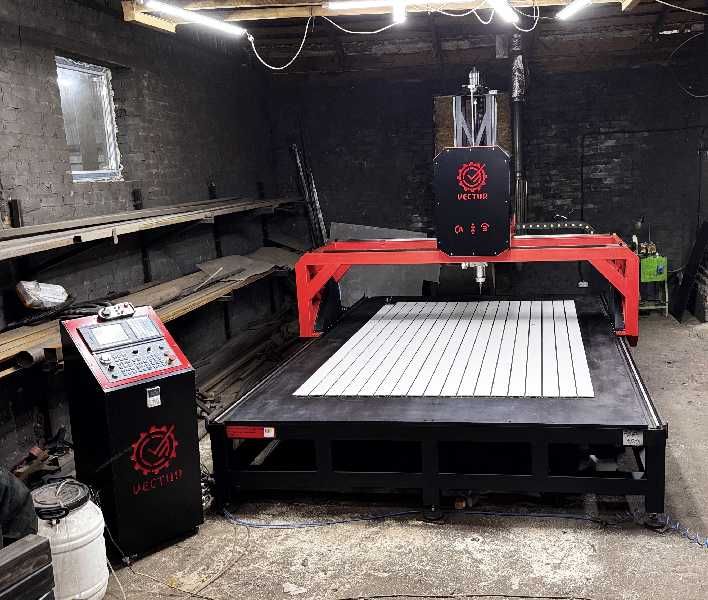

Пʼятиосьовий (5-axis) фрезерний верстат з ЧПК Vector 3220F призначений для комплексної 2D та 3D обробки дерева, пластиків та композитів. Модель забезпечує безперервне 5-вісне фрезерування (3 лінійні осі + 2 поворотні) для виконання операцій з п'яти сторін заготовки без її перевстановлення. Робоча зона розрахована на обробку великогабаритних деталей та глибоке 3D фрезерування.

Технічні особливості та переваги:

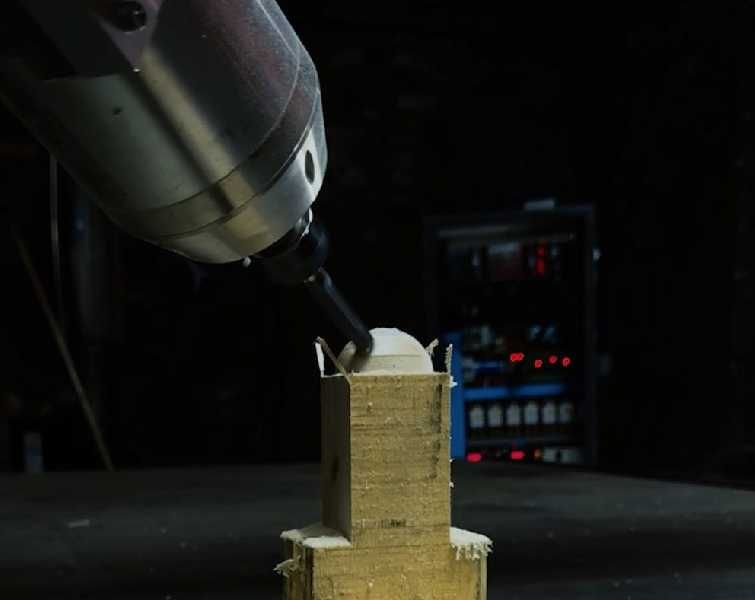

- Станок оснащений поворотним шпинделем із кутом нахилу 360° по осях A/B. Це забезпечує доступ інструменту до заготовки практично з будь-якої сторони. Це дає можливість виробникам створювати вироби з піднутреннями, складними профілями та органічними формами, які неможливо виконати на 3-осьовому верстаті, точно виконанувати кутові з'єднання.

- Вбудований датчик термозахисту автоматично відключає шпиндель при критичному нагріванні, запобігаючи пошкодженню обмоток. Широкий діапазон обертів шпинделя дозволяє досягати високої якості поверхні при роботі з різними матеріалами: від м'якої деревини до щільних плит MDF, фанери та ПВХ.

- Стабільність і точність переміщень забезпечує комбінована приводна система: косозуба рейка по осях X та Y відповідає за плавний хід порталу, а кульково-гвинтова передача по осі Z — за точне вертикальне позиціонування; додаткову жорсткість створюють лінійні напрямні діаметром 20 мм. Така конструкція забезпечує точність позиціонування ±0.05 мм на всій робочій площі, мінімізує вібрації при фрезеруванні глибоких профілів та твердих матеріалів, а також гарантує стабільне положення шпинделя при обробці похилих поверхонь.

- Крокові двигуни забезпечують синхронізацію руху по п'яти осях, що гарантує відсутність накопичення похибки при тривалих циклах обробки, чітке відпрацювання складних 3D-траєкторій та стабільний крутний момент незалежно від навантаження.

- Суцільнометалева зварна станина, фрезерована за один технологічний хід за технологією Vector, забезпечує незмінність геометрії верстата під інтенсивними навантаженнями, довговічність конструкції (гарантія 120 місяців) та стабільну якість обробки протягом усього терміну служби.

Сфери застосування оборудования:
- У меблевому виробництві складні 3D-фасади з рельєфними орнаментами, різьблені декоративні елементи (накладки, капітелі, розетки), барельєфи, ніжки меблів складної форми, балясини, колони, а також кутові з'єднання під будь-якими кутами.
- Декоративні інтер'єрні панелі з об'ємним малюнком, поручні, перила, балюстради з дерева та композитів, елементи сходів складної конфігурації, архітектурні макети та деталі для реставрації.
- Мастер-моделі для лиття, форми для вакуумного формування, технологічне оснащення, пристосування та прототипи виробів для тестування.
- Об'ємні літери для рекламно-виробничих кломпаній, складні 3D-логотипи, вивіски, презентаційні макети та виставкові стенди.
