Пускатель ПММ2213

Описание

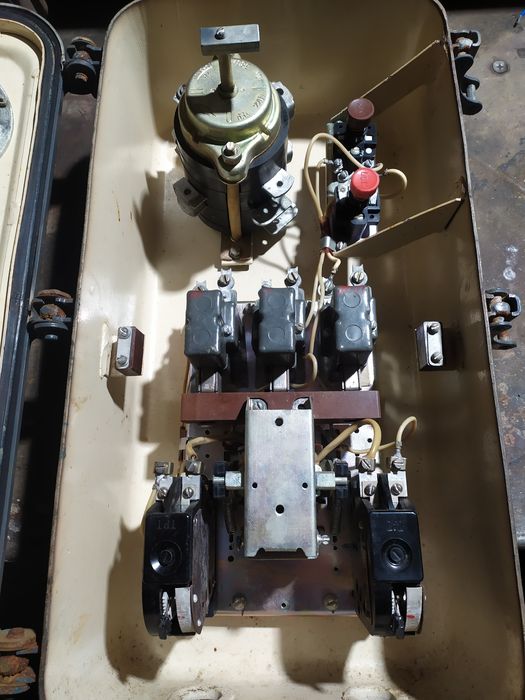

Пускатель ПММ2213

Пускатели электромагнитные серии ПММ, ПММС, ПММ-Д

Пускатели электромагнитные ПММ, ПММС, ПММ-Д, в дальнейшем именуемые пускатели, служат для управления и защиты от перегрузок трехфазных асинхронных электродвигателей с короткозамкнутым ротором, работающих в сетях переменного тока частотой 50 ГЦ, при напряжении до 380 В.
Магнитные пускатели по номинальным значениям климатического фактора разделяются на пускатели климатического исполнения М категории размещения 3 и климатического исполнения ОМ категории размещения 5 по ГОСТ 15150-69

Пускатели ПММ, ПММС, ПММ-Д предназначены для работы в следующих условиях:

Для исполнения М категории размещения 3 (М3):

При темперетуре окружающего воздуха от минус 40°С до плюс 40°С и относительной влажности влажности окружающего воздуха 98% при температуре 25°С

Окружающая среда невзрывоопасная, не содержащая токопроводящей и образивной пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию

Длительные наклоны до 45° в любую сторону

Брызги и обливания морской водой

Для исполнения ОМ категории размещения 5 (ОМ5):

При температуре окружающего воздуха от минус 40°С до плюс 45°С и относительной влажности не более 98% при температуре 35°С

Окружающая среда невзрывоопасная, не содержащая токопроводящей и образивной пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию

Длительные наклоны до 45° в любую сторону

Брызги и обливания морской водой

  Структура условного обозначения пускателей
ПММ, ПММ-Д
ПММ XXXX М3 или ОМ5

ПММ (ПММ-Д) ― серия пускателя

первая цифра: величина пускателя (1; 2; 3; 4)

вторая цифра: исполнение пускателя ("0" ― открытый пускатель, без кожуха; "1" ― пускатель брызгозащищенного исполнения с кожухом; "2" ― пускатель водозащищенного исполнения с кожухом);

третья цифра: наличие реверса ("1" ― нереверсивные; "2" ― реверсивные)

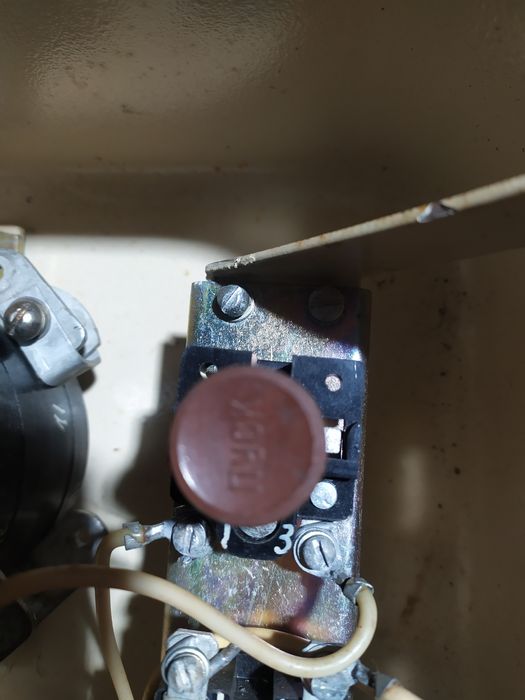

четвертая цифра: дополнительное оборудование ("0" ― без встроенных предохранителей; "1" ― со встроенными предохранителями; "2" ― со встроенными кнопками управления; "3" ― со встроенным пакетным переключателем и кнопками управления; "4" ― со встроенными пакетным переключателем и предохранителями)
