Основные характеристики
Серия продукта
Harmony XAC
Тип продукта

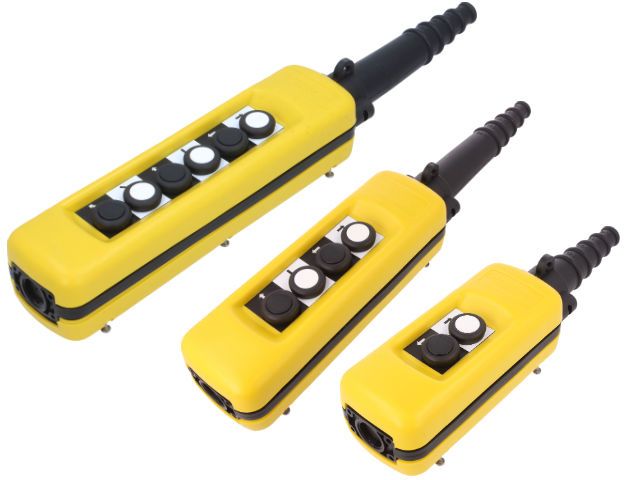

Подвесной кнопочный пост
Краткое название устройства
XACA
Дополнительные характеристики
тип кнопочного поста
С двойной изоляцией
Материал шкафа
Полипропилен
Род тока
Цепь управления
Степень защиты IP
В комплекте, готовый к использованию
применение кнопочного поста
Управление односкоростным двигателем подъемной машины
состав кнопочного поста
6 кнопок + 1 аварийный останов
тип кнопки управления
Первая кнопка 1 Н.О. raise, slow
Вторая кнопка 1 Н.О. lower, slow
Четвертая кнопка 1 Н.О. left, slow
Третья кнопка 1 Н.О. right, slow
Кнопка останова Ø 40 мм 1 Н.З. с фиксацией
Пятая кнопка 1 Н.О. вперед медленно
Шестая кнопка 1 Н.О. назад, медленно
совместимость продукта
ZB2BE101 для каждогонаправления
ZB2BE102 для аварийного останова
взаимная механическая блокировка
С механической взаимной блокировкой между парами
цвет кнопочного поста
Желтый
соединения – клеммы
Винтовой зажим, 1 x 0,5...1 x 2,5 мм² без наконечника
Винтовой зажим, 1 x 0,5...2 x 1,5 мм² с кабельным наконечником
Стандарты
EN/IEC 60947-5-1
UL 508
CSA C22.2 № 14
EN/IEC 60204-32
Сертификаты
CCC
ГОСТ
Защитное исполнение
TH
Рабочая температура
-25…70 °C
Температура окружающей среды при хранении
-40…70 °C
Виброустойчивость
15 gn (частота= 10…500 Гц) в соответствии с IEC 60068-2-6
ударопрочность
100 gn в соответствии с IEC 60068-2-27
категория перенапряжения
Класс II в соответствии с IEC 61140
Степень защиты IP
IP65 в соответствии с IEC 60529
Степень защиты IK
IK08 в соответствии с EN 50102
Механическая износостойкость
1000000 циклы
кабельный ввод
Резиновая втулка для ввода кабелей нескольких диаметров 8…26 мм
кодовое обозначение контакта
A600 AC-15, Ue = 240 V, Ie = 3 А в соответствии с МЭК 60947-5-1 приложение А
A600 AC-15, Ue = 600 В, Ie = 1,2 А в соответствии с МЭК 60947-5-1 приложение А
Q600 DC-13, Ue = 250 V, Ie = 0,27 А в соответствии с МЭК 60947-5-1 приложение А
Q600 DC-13, Ue = 600 В, Ie = 0,1 А в соответствии с МЭК 60947-5-1 приложение А
[Ithe] условный тепловой ток в закрытом корпусе
10 А
[Ui] номинальное напряжение изоляции
600 В (степень загрязнения 3)
[Up] номинальное импульсное выдерживаемое напряжение
6 кВ в соответствии с IEC 60947-1
работа контактов
Медленное размыкание
maximum resistance across terminals
25 МОм
рабочая сила
10 Н кнопка
8 Н аварийный останов
