Полный комплект технической документации(описание, схемы. соединительны кабели)
Технические характеристики

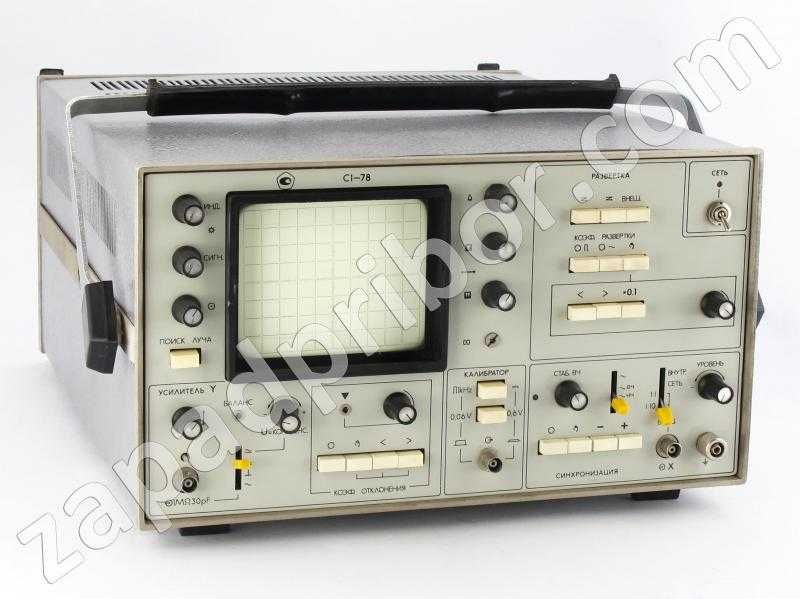

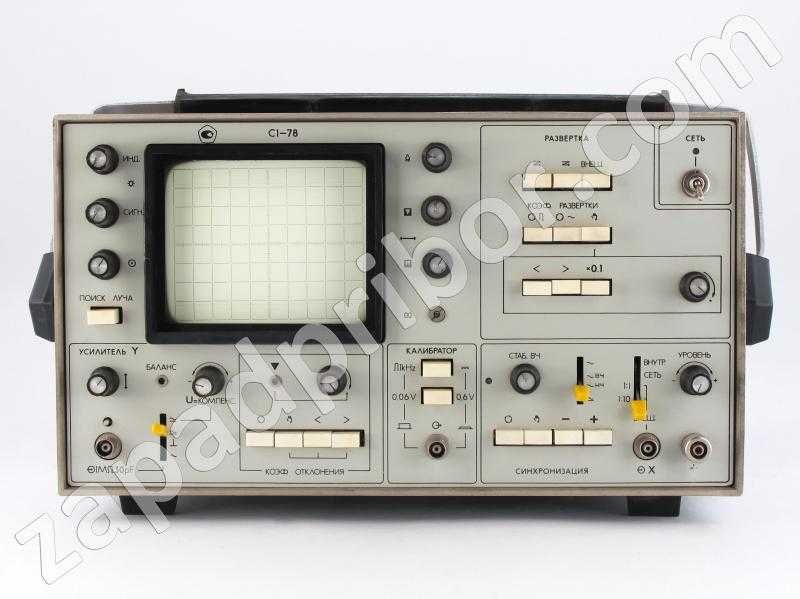

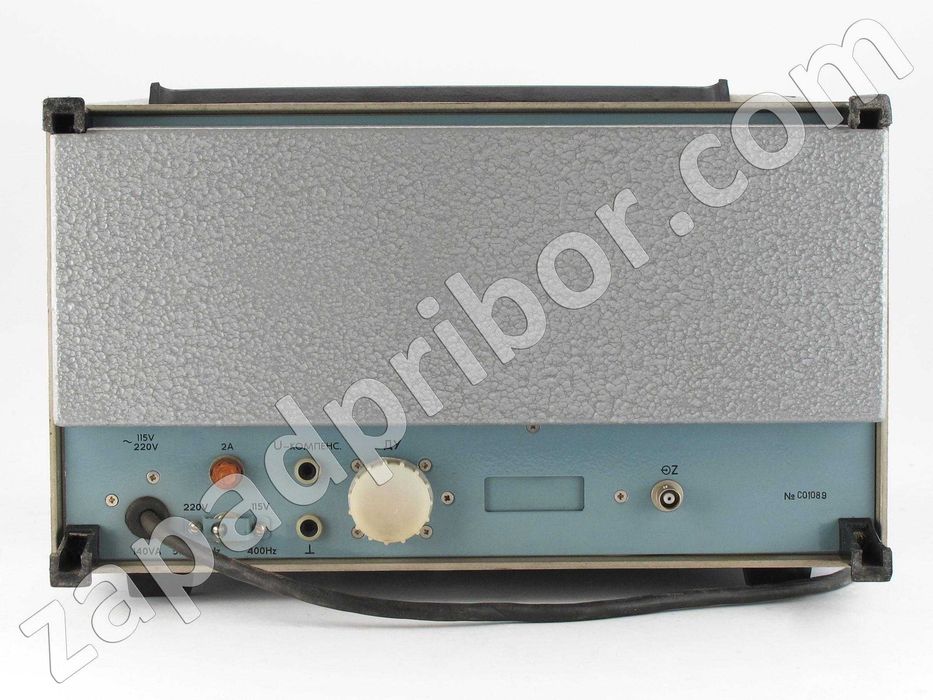

Осциллограф С1-78 универсальный предназначен для визуального наблюдения формы электрическихсигналов и измерения их параметров.
Применена автоматизация управления.
Технические характеристики приборов осциллографы С1-78 универсальные:
Количество лучей(каналов) ЭЛТ - однолучевой;
Диапазон измеряемых напряжений - 15мВ-300В;
Диапазон измеряемых прибором осциллограф С1-78 универсальный интервалов времени - 0,04мкс-5с;
Полоса пропускания - 0МГц-35МГц;
Время нарастания ПХ - 10нс;
Погрешность измерения прибором осциллограф С1-78 универсальный амплитуды сигнала - не более 5%;
Погрешность измерения интервалов времени - не более 5%;
Выброс на ПХ - не более 3%;
Ширина линии луча прибора осциллограф С1-78 универсальный - 0,8мм;
Рабочая площадь экрана - 100х80мм;
Напряжение питающей сети - 220В, 50Гц или 115В (220В), 400 Гц;
Потребляемая мощность - 130В∙А;
Диапазон рабочих температур - от +10ºС до +50ºС;
Габаритные размеры прибора осциллограф С1-78 универсальный - 408Х222Х466мм;
Масса - 19кг;
ПАРАМЕТРЫ КАНАЛА Y прибора осциллограф универсальный С1-78:
Чувствительность канала - 5мВ/дел-5В/дел;
Входное сопротивление канала - 1 МОм;
Входная емкость канала - 30пФ;
ПАРАМЕТРЫ КАНАЛА X прибора С1-78 осциллограф универсальный:
Длительность развертки минимальная - 0,01мкс/дел;
Длительность развертки максимальная - 0,5с/дел;
Амплитуда сигналов внешней синхронизации прибора осциллограф С1-78 универсальный - 0,2В-20В;
Диапазон частот внешней синхронизации - 0Гц-5МГц;
Входное сопротивление внешней синхронизации - 1 МОм;
ПАРАМЕТРЫ КАНАЛА Z прибора осциллограф С1-78 универсальный:
Диапазон частот канала - 3Гц-35МГц;
Диапазон входных напряжений - 5В-25В;
Входное сопротивление канала - 47 кОм;
ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ прибора осциллограф С1-78 универсальный:
Частота сигнала калибровки - меандр 1кГц;
Напряжение сигнала калибровки - 0,06В или 0,6В. Осциллограф 1983г. выпуска, опломбирован пломбами поверочного органа.
