Оновлена модель компактного автоматичного зварювального апарата з широкими функціональними можливостями і вирівнюванням волокна по серцевині. Відмінність від моделі DVP-740 це оснащення змінною акумуляторною батареєю з індикатором заряду, що дозволяє при необхідності замінити її самостійно. Також ця модель змінної батареї є універсальною і може бути встановлена на зварювальний апарат DVP-765. Заряду акумуляторної батареї, ємністю 5200 мА*год, тепер вистачає на 260 циклів зварок/термоусадок.

Апарат дозволяє зварювати більшість поширених волокон, в тому числі і волокна із зменшеними втратами на вигинах, типу G.657. Завдяки універсальним притискачам, крім зварки оптичного волокна, є можливість проводити з'єднання плоских розподільчих кабелів типу FTTH або патчкордового кабелю Ø 3 мм з термоусадкою спеціалізованою гільзою.

Крім того, в DVP-740D є можливість зварки волокна в роз'ємі (SOC). Для цього в комплекті апарата передбачені спеціальні змінні притискачі для каретки і для термоусадочної печі.

Зварювальний апарат готовий для роботи в досить жорстких умовах, оскільки має гумовий кожух, що захищає корпус від механічних пошкоджень, і може працювати при низьких температурах і високій вологості.

Основні особливості:
Компактний і легкий
Повністю автоматичний
Вирівнювання волокон по серцевині

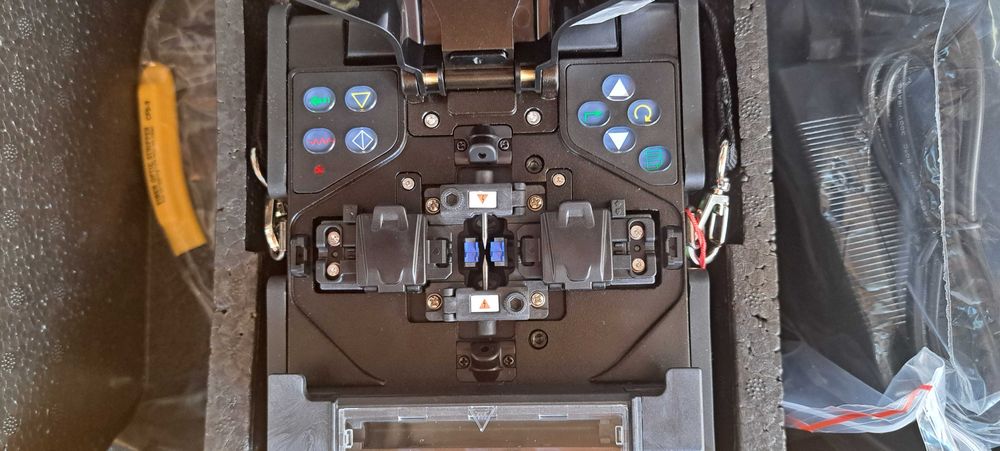

Універсальні притискачі волокон (для волокон у захисному покритті 250 мкм, 900 мкм, патчкордових кабелів Ø 2 та 3 мм та плоских кабелів FTTH)
Змінні притискачі для монтажу та термоусадки конектора SOC (зварювання у роз'ємі)
Кольоровий РК екран
Змінна акумуляторна батарея забезпечує до 260 зварок з термоусадкою без підзарядки
Характеристики

Метод вирівнювання волокон

Вирівнювання по серцевині волокна

Типи волокон, що зварюються

• Одномодові SM (ITU-T G.652),

• Багатомодові MM (ITU-T G.651),

• Одномодові із зміщеною областю дисперсії DS (ITU-T G.653),

• Одномодові із зміщеною ненульовою дисперсією NZDS (ITU-T G.655)

• Одномодові із зменшеними втратами на вигинах (ITU-T G.657)

Діаметр волокна/кабелю, що зварюється

0,1-3,0 мм

Довжина зачищеного волокна

8 – 16 мм

Діаметр волокна

80-150 мкм

Середні втрати на зварному з'єднанні

0,02 дБ для SM

0,01 дБ для ММ

0,04 дБ для DS

0,04 дБ для NZDS

0,02 дБ для G.657

Час зварювання

8 сек

Оцінка втрат зварювання

Є

Час термоусадки

20 сек

Довжина КДЗС

20-60 мм

Максимальна кількість програм зварювання

80

Максимальна кількість програм термоусадки

2

Коефіцієнт відбиття від зварного з'єднання, дБ

Не менше 60

Збереження результатів зварювання

8 000 результатів зварювання, 128 зображень зварок

Перевірка механічної міцності місця зварювання

Зусилля, що розтягує 200 г

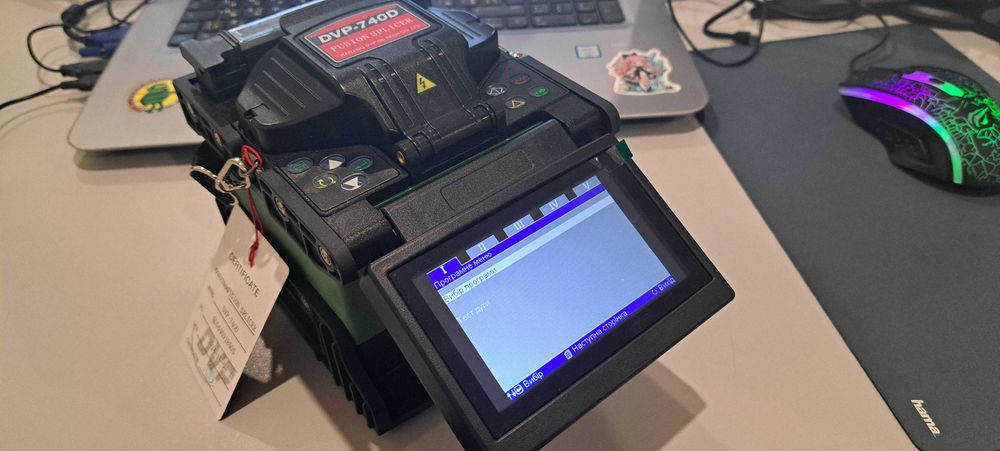

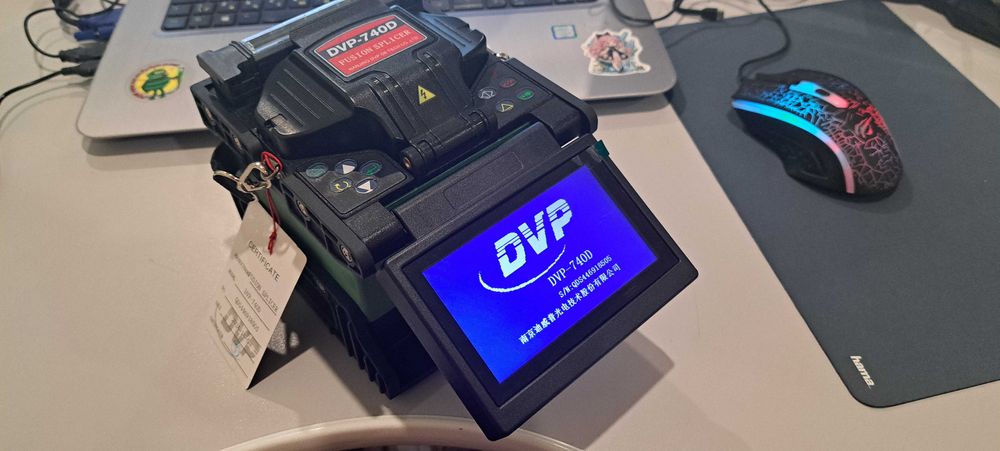

Дисплей

Кольоровий, 4,3” LCD дисплей

Кратність збільшення місця з'єднання волокон

Х230

Перегляд місця зварки

Осі X і Y одночасно за допомогою двох телекамер на кольоровому РК дисплеї, з можливістю зміни кута нахилу дисплея

Зовнішні інтерфейси

miniUSB

Електроживлення

Від мережі ~80-265 В; від акумуляторної батареї 10,8 В ємністю 5200 мА*ч

Кількість циклів зварювання з термоусадкою при живленні від акумуляторної батареї

Біля 260 циклів

Умови експлуатації

• Від 0 до 5000 м над рівнем моря

• Відносна вологість повітря від 0 до 95%

• Температура від -25°С до +50°С

Захист від вітру

Максимально допустима швидкість вітру 15 м/с

Розміри (ДхШхВ)

142 мм х 122 мм х 138 мм

Маса з батареєю

1,95 кг

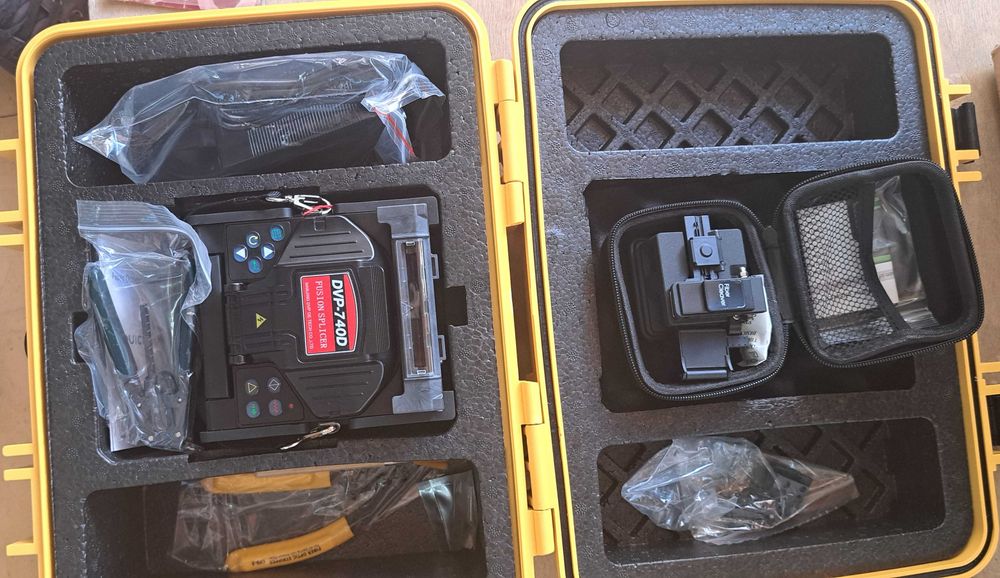

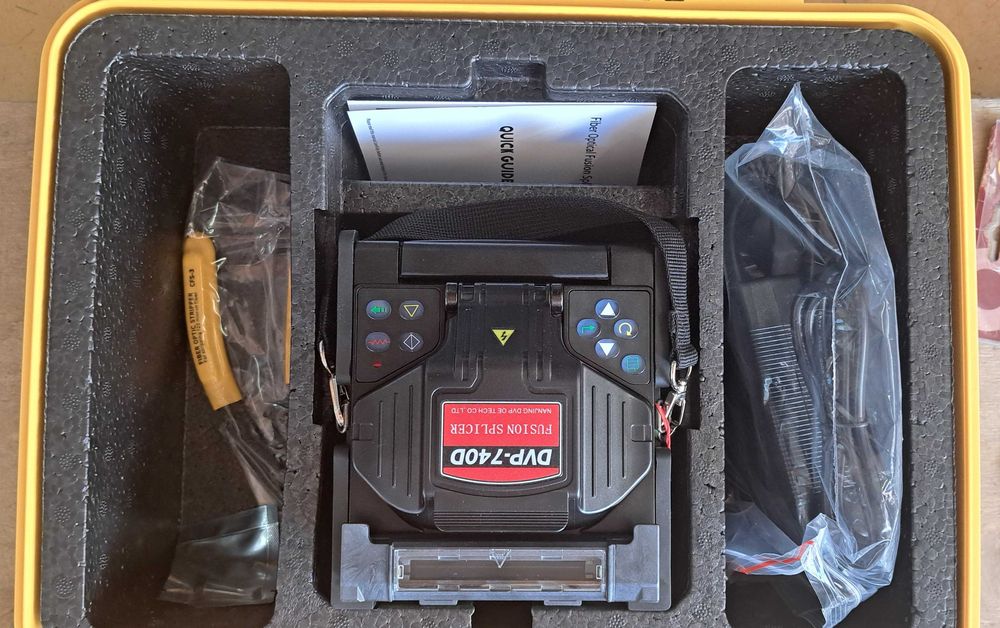

Комплектація

Найменування

Кількість

Автоматичний зварювальний апарат DVP-740D

1 шт

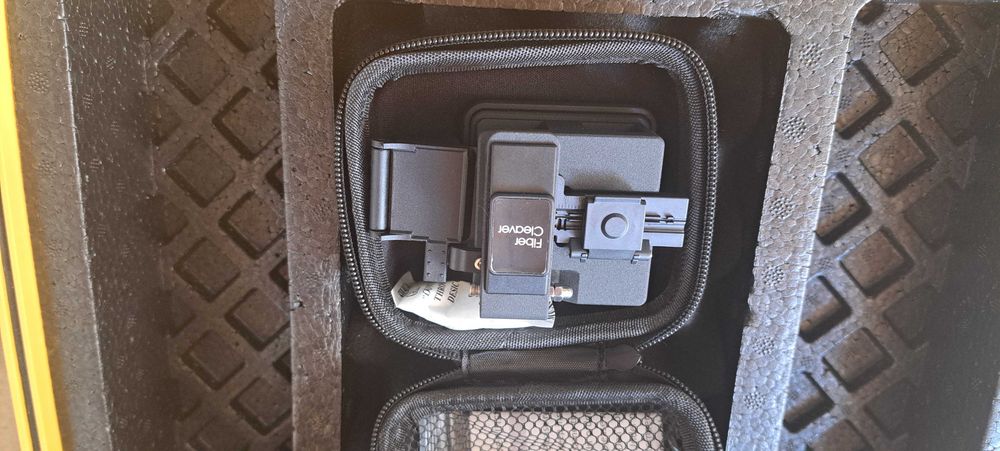

Сколювач оптичних волокон

1 шт

Стрипер CFS-3

1 шт

FTTH-стрипер

1 шт

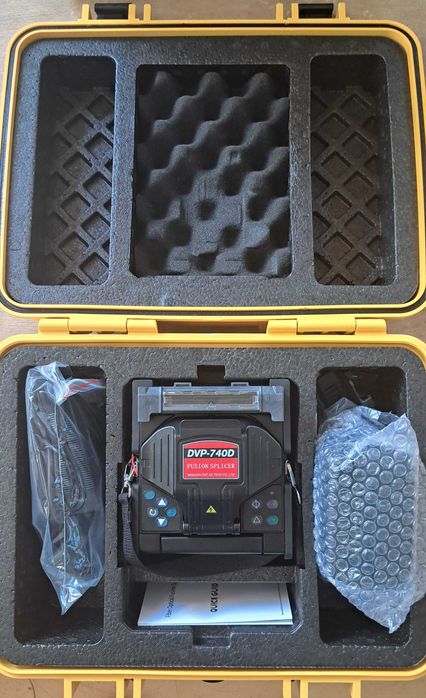

Жорсткий кейс для перенесення

1 шт

Акумуляторна батарея HYLB-2148B

1 шт

Мережевий адаптер живлення

1 шт

Мережевий шнур живлення

1 шт

Знімний затискач печі для зварки в роз’ємі SOC

1 шт

Знімний затискач волокна для зварки в роз’ємі SOC

1 шт

Запасні електроди

2 шт

Приймальний лоток для термоусаджуваних  КДЗС

1 шт

Пензлик для очищення робочої поверхні зварювального апарату

1 шт
