Комплект приемник RX480 и передатчик TX118 4 канальные 433МГц с антеннами.

4-х канальные приемник и передатчик предназначены для построения устройств, управляемых дистанционно, по радиоканалу. Кодировка сигнала 1527, как и у всех бытовых радиореле и пультов ДУ.

Приемник принимает сигналы передатчика при отсутствии преград и оснащенные комплектными антеннами на расстоянии не менее 100 метров.

Для того, чтобы приемник принимал сигналы передатчика (пульта) нужно осуществить процедуру привязки передатчика. Процедура привязки осуществляется при помощи кнопки обучения и выбора режима работы приемника.

Следует принять во внимание, что при привязке пульта к приемнику нажимается только одна кнопка пульта (любая). Остальные кнопки привязываются автоматически. (справедливо при условии, что пульт имеет "правильные" коды кнопок)

Приемник имеет 3 основных режима работы и 4 комбинированных:
Основные
1. Режим «звонок»(momentary).Канал открыт (на выходе напряжение 5 вольт), пока нажата кнопка пульта ДУ. Если отпустить кнопку – канал закроется. Каналы работают независимо друг от друга.
2. Режим «кнопка с независимой фиксацией»(selflock). Нажатие кнопки пульта ДУ открывает канал, повторное нажатие - закрывает. Каналы работают независимо друг от друга.
3. Режим «кнопка взаимоблокировки»(interlock).Каждая кнопка пульта ДУ открывает свой канал и закрывает другие каналы. Каналы находятся во взаимной зависимости.
Комбинированные
4. 2 канала selflock + 2 канала momentary.
5. 2 канала momentary + 2 канала interlock.
6. 2 канала selflock + 2 канала interlock.
7. 2 канала interlock + 2 канала interlock.
Чтобы установить нужный режим работы кнопку обучения нажимают n раз, где n - номер режима.

Для очистки приемника от записанных в него кодов пультов нужно нажать кнопку приемника 8 раз. Пятикратное мигание светодиода говорит о успешном завершении очистки.
Приемник может хранить сигналы до 10 пультов.

Технические характеристики

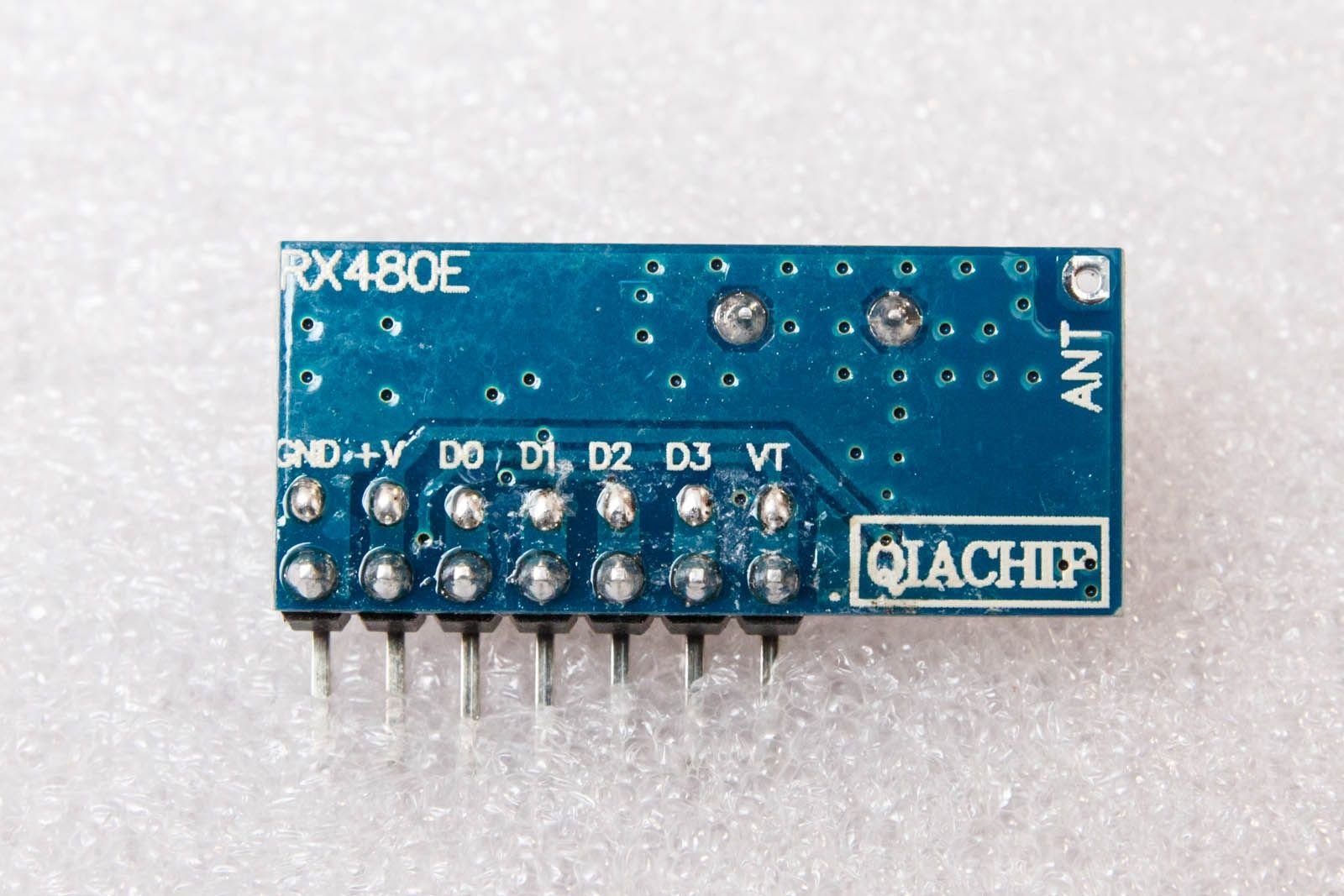

Приемник модель: RX480E;
Рабочее напряжение : DC3.3~5V;
Рабочая частота: 433.92 MHz;
Чувствительность: -108dB;
Поддерживаемые кодировки сигнала: 1527, 2262;
Режимы работы: 7 режимов (см. описание);
Размеры платы: 28х12мм

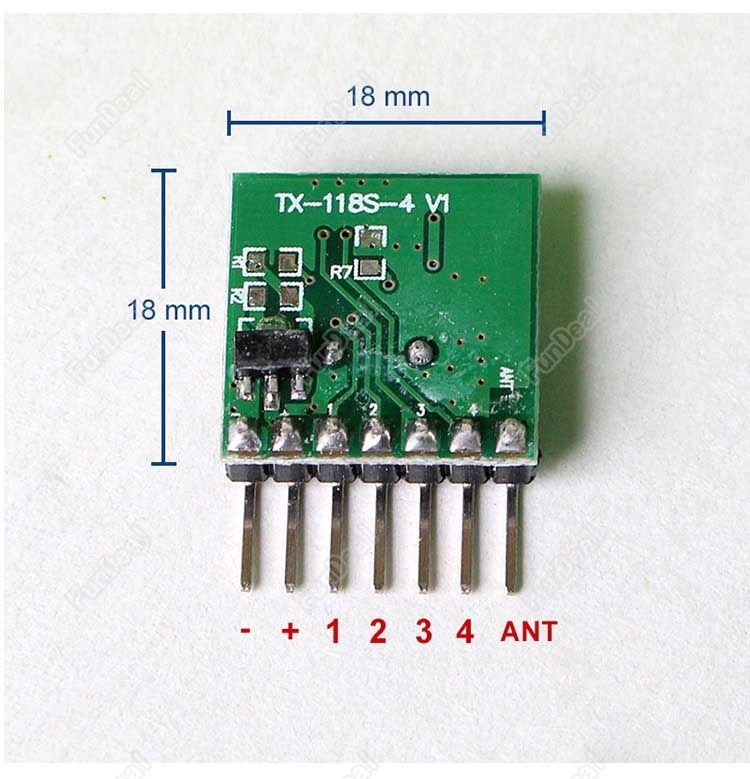

Передатчик модель: TX118S-4;
Рабочее напряжение : DC3.3~15V;
мощность передатчика: 11dbm;
потребляемый ток в режиме передачи сигнала : 10мA;
потребляемый ток в режиме покоя: менее 3мкA;
скорость передачи: макс. 10KB/S;
модуляция сигнала: ASK (амплитудная);
кодировка сигнала : EV1527 Learning code;
