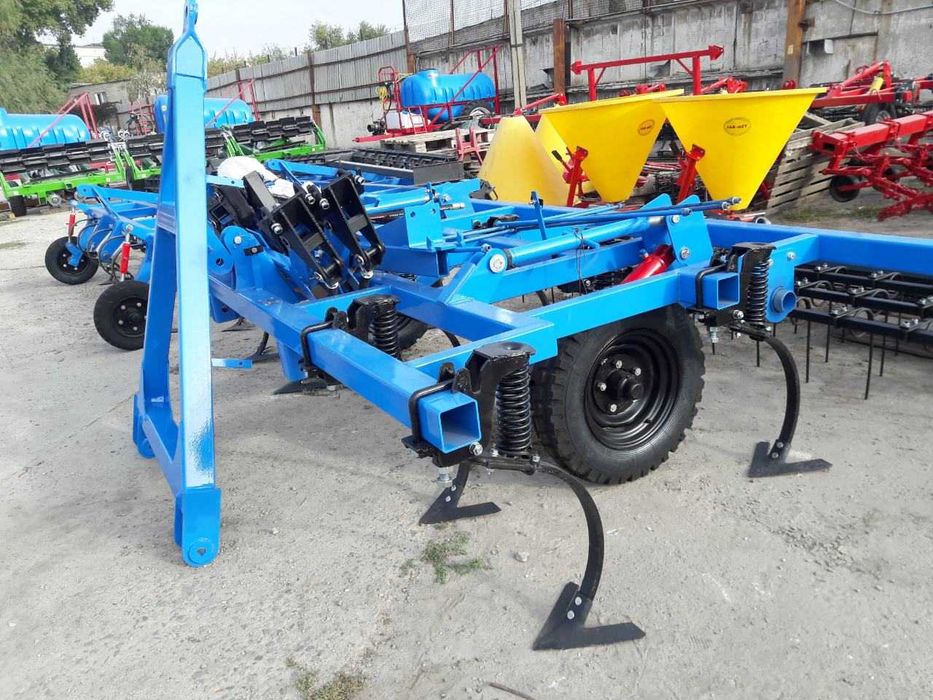

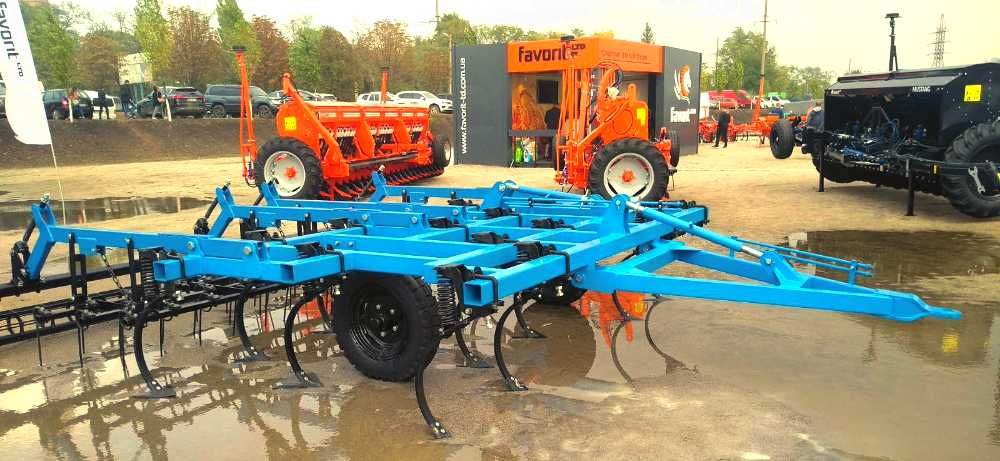

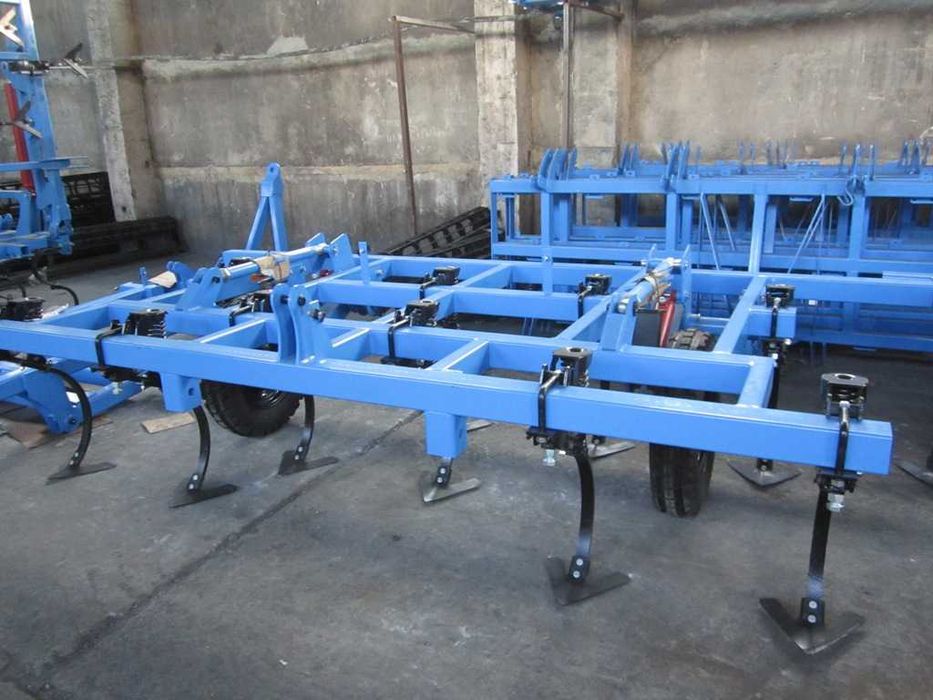

Причіпний культиватор КГШ-4 із пружинними боронами та катками . Культиватор - КГШ Культиватори ґрунтообробні широкозахватні КГШ Призначені для суцільної культивації ґрунту, передпосівної обробки, а також для розпушування по необробленій стерні. За один прохід культиватор здійснює 2 або опціонально 3 операції, залежно від наявності катка.

Подрібнення
Прикочування (Опціонально)

Робоча ширина, м 4,0
Продуктивність, га/год 4,2
Глибина обробки, см 5-15
Робоча швидкість, км/год 9-13
Просвіт під рамою, мм 700
Перекриття стрілчастих лап, мм 80
Потужність трактора, л. с. 80

Тип робочого органу плоскорізна стрілчаста лапа
Робоча ширина лапи 310 мм.
Відстань між робочими органами на рамі 230 мм.
Перекриття лап 80 мм.
Кількість лап шт. 16
Масса без катка кг. 1500
Масса с катком кг. 1800

Обробка культиватором в один прохід виконати комплекс необхідних операцій обробітку ґрунту як при основній так і при передпосівній культивації (для суцільного обробітку ґрунту). Гарантована якісна обробка грунту культиватором, надійність конструкції, простота в обслуговуванні та налагодженні, висока продуктивність, помірні ціни на культиватор та якісні робочі органи, що зношуються, з високим ресурсом експлуатації – запорука своєчасного проведення необхідних робіт з найвищою якістю та найкращим результатом.

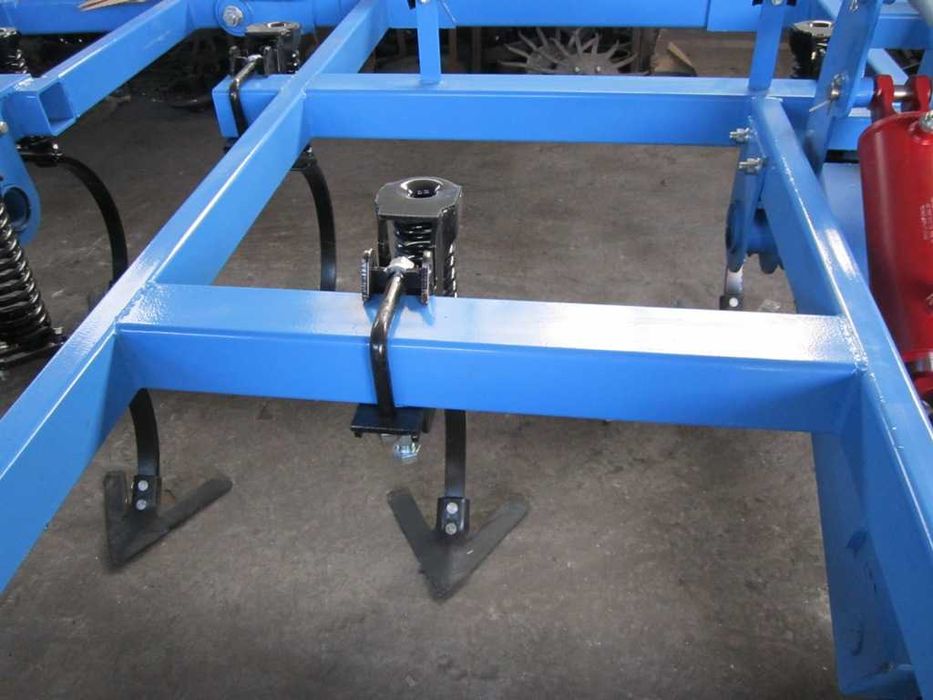

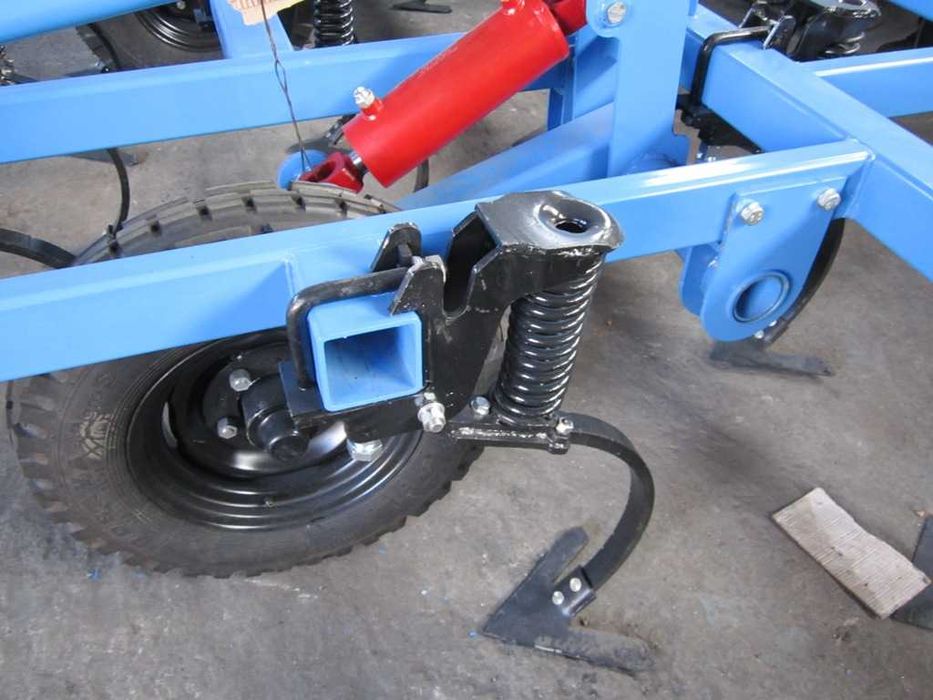

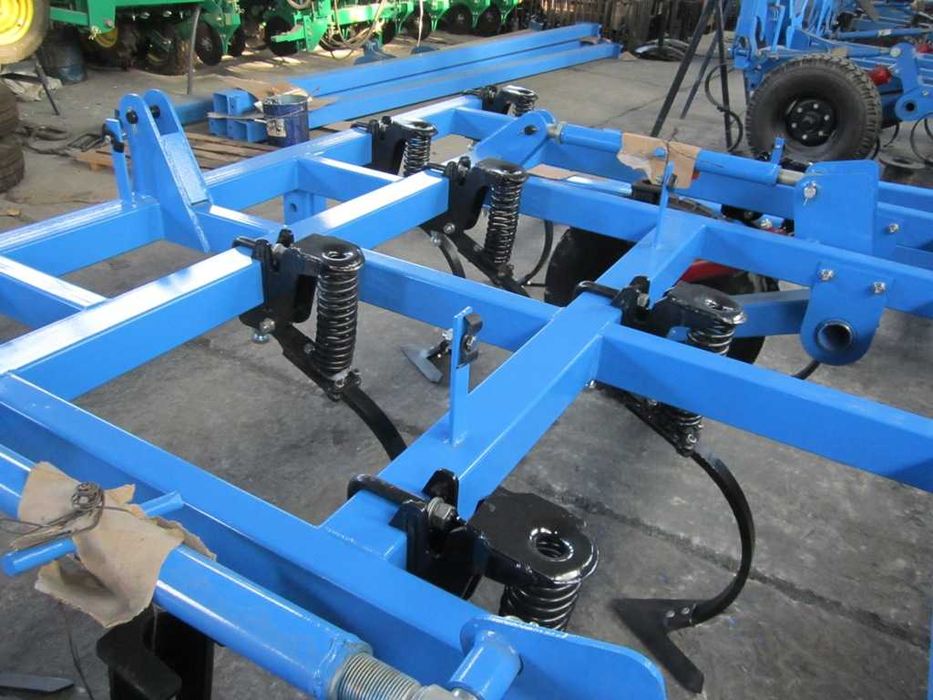

Корпус культиватора КГШ є унікальним запатентованим вузолом, що складається з кріпильного-регулюючого і пружинного механізму, яка у свою чергу складається з двох типів пружин, спіралеподібна (діаметр 12мм.) і С-подібна (дугова з перетином 20x45). Дана конструкція корпусу гарантує рівномірно-якісну обробку ґрунту, а також гарантує довговічність як робочого органу, так і конструкції в цілому.

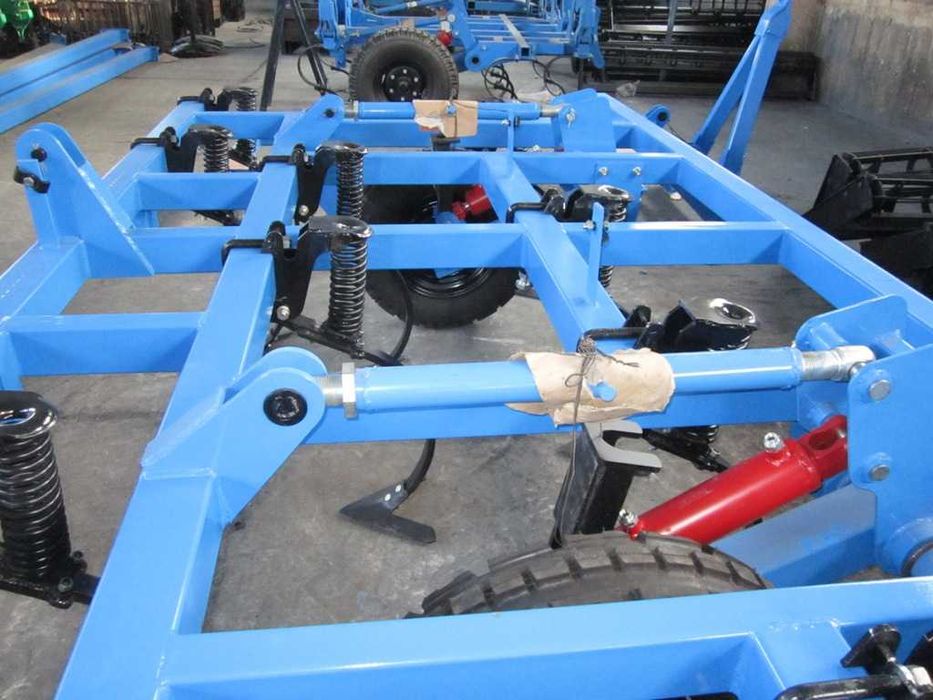

Запорукою надійності культиватора є його рама, що складається з трьох секцій (крім КГШ-4, яка складається лише з центральної рами) – центральної та двох крил. Усі несучі елементи рами виконані з міцних профільних тгрн високої жорсткості. Крила шарнірно з'єднані з центральною рамою і переводяться в транспортне положення двома гідроциліндрами, що забезпечують поворот крил на 110 градусів. При цьому центри тяжіння крил зміщуються до центру тяжкості середньої рами, що при досить широкій коловій базі визначає високу стійкість культиватора при переїздах по пересіченій місцевості

Значне (більше 120 кг на носінні лапи) зусилля спрацьовування запобіжної пружини дозволяє обробляти грунт дуже високої твердості на задану глибину.

Лапа КДШ також підходить для культиваторів
John Deere
Case
та Флексикоїл
1) Ширина 305 мм.
2) Марка сталі – 65 Г.
3) Товщір - 6 мм.

Культиватор виконаний за напівпричіпною схемою та агрегатується з трактором за допомогою регульованого по висоті довгого тягово-зчіпного пристрою високої жорсткості, що дозволяє мінімізувати вплив зміщення точки причепа під час руху трактора, а також суттєво підвищує маневреність агрегату «трактор-культиватор» при розворотах.

Робочий кліренс культиватора (від низу рами до підошви лапи) становить 710 мм, що спільно з 4-х рядною (ширина захвату до 8,4 метра включно) або 5-ти рядною (ширина захвату понад 10 метрів) розміщенням робочих органів з найменшою відстанню між сусідніми в ряду 690 мм повністю виключає забивання підрамного простору пожнивними та рослинними рештками. А при міжцентровій відстані 230 мм між сусідніми по ходу плоскорізними лапами шириною захвату 310 мм (взаємне перекриття 80 мм) забезпечено 100% підрізання будь-яких бур'янів.

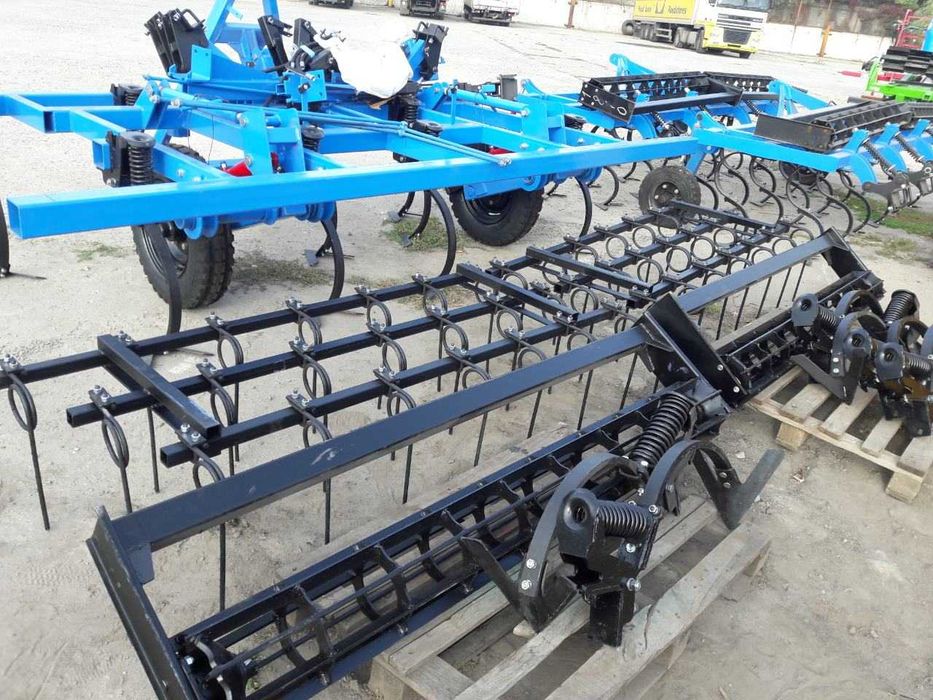

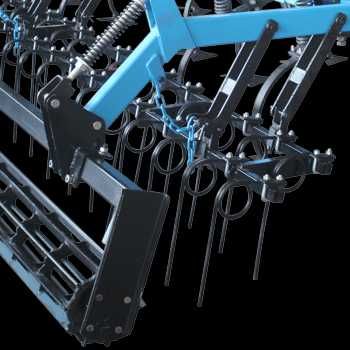

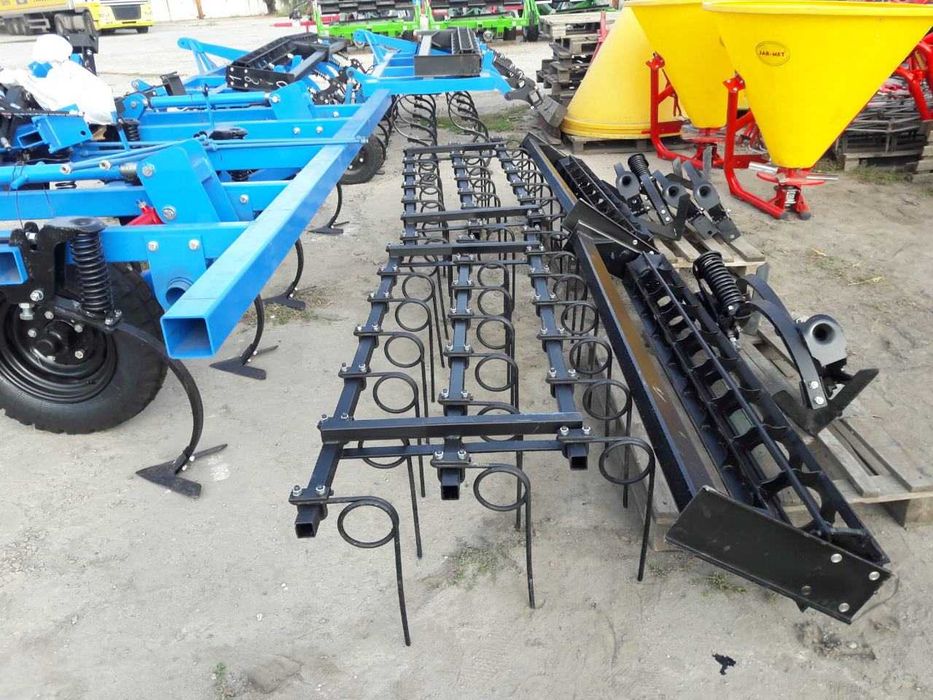

Фінішна обробка забезпечує двох рядна пружинно-зубова борона і смуговим катком 255, що прикочує, з регульованим зусиллям натискання і кроком сліду смуг 100мм.

Регулювання глибини ходу культиватора забезпечується чотирма гвинтовими стяжками, що змінюють кут нахилу гідрофікованих колісних механізмів. При цьому під час роботи гідроциліндри повністю закриті, при транспортуванні – повністю відкриті. Незалежно від регулювання глибини транспортний кліренс буде більшим, ніж 300 мм. Доступ до елементів регулювання зручний, оскільки всі точки розташовані біля переднього бруса культиватора.

Секційний пристрій рами дозволяє крилам переміщатися на 5-7 градусів вгору і вниз, що уможливлює якісну обробку схилів, понижень і пагорбів, точно копіюючи рельєф.
