Потужний понижуючий перетворювач з регульованою вихідною напругою та регульованим максимальним струмом.
Максимальний струм перетворювача становить 8А. У перетворювачі використовується чіп XL4016, для якого максимальний струм 8А.
Основне застосування перетворювача:
джерело стабільної напруги;
заряджання акумулятора;
драйвер світлодіодів.

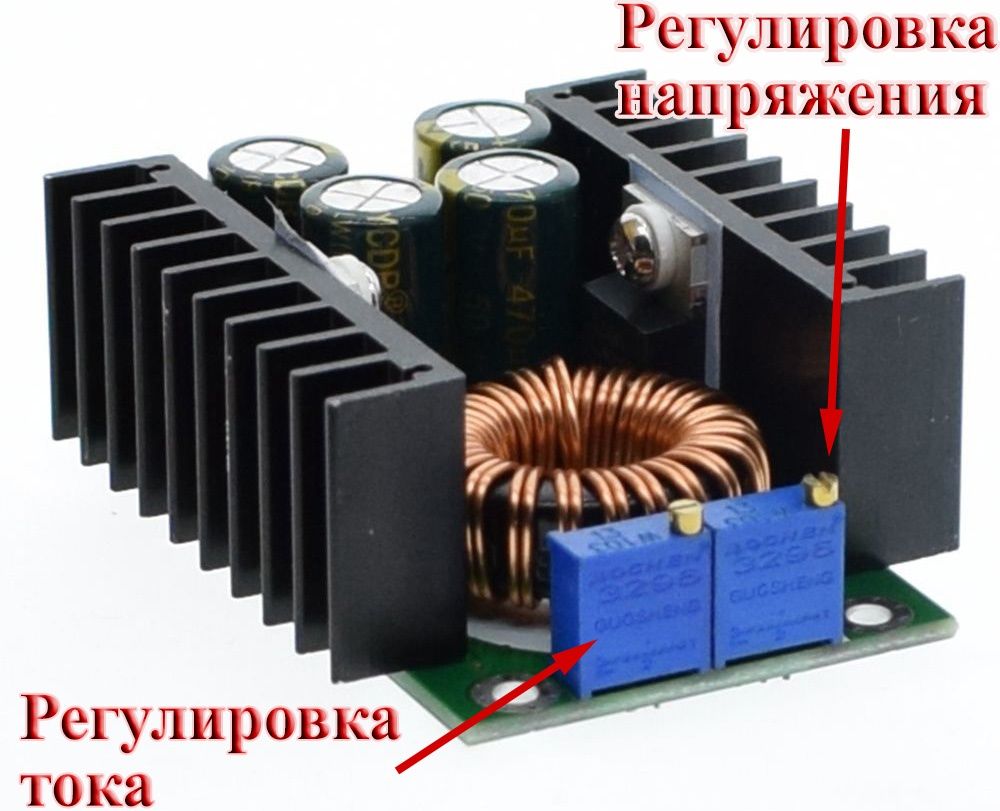

Регулювання рівнів вихідної напруги та максимального вихідного струму здійснюється багатооборотними змінними резисторами, що дозволяє дуже точно встановити потрібне значення. Призначення резисторів наведено на відповідному фото.
Для встановлення значення максимального струму вихідну напругу встановлюють на рівні 5 вольт, підключають до виходу мультиметр в режимі вимірювання струму 10А і відповідним резистором встановлюють потрібне значення максимального вихідного струму.
Після цього встановлюється необхідна вихідна напруга.
При використанні перетворювача для заряду акумулятора слід мати на увазі, що про закінчення заряду свідчить зміна кольору свічення двоколірного світлодіода. Це відбувається, коли вихідний струм зменшиться до рівня 0,1 від встановленого значення максимального струму. Наприклад, якщо значення максимального струму встановлено на рівні 6А, світлодіод змінить колір світіння, коли вихідний струм зменшиться до 0,6А.
ВАЖЛИВО! При використанні перетворювача, "мінус" входу і виходу не повинні бути гальванічно з'єднані, в іншому випадку струмомірний резистор буде "закорочений" і обмеження максимального вихідного струму не працюватиме. Це може призвести до перевантаження та виходу з ладу модуля.
Технічні характеристики
Бренд: QSKJ;
Вхідна напруга: постійна 7 – 40,0В;
Вихідна напруга: постійна 1,2 – 35,0В;
Максимальний струм навантаження (з тепловідведенням): 8,0A
ККД перетворювача: до 95% (залежно від вхідної та вихідної напруги);
Частота внутрішнього перетворювача: 180кГц;
Струм холостого ходу: в середньому 20mA (при Uвх = 24V Uвых = 12V);
Розміри: 65*47*23.5 мм;
Вага: 65г.
Максимальний струм перетворювача становить 8А. У перетворювачі використовується чіп XL4016, для якого максимальний струм 8А.
Основне застосування перетворювача:
джерело стабільної напруги;
заряджання акумулятора;
драйвер світлодіодів.
Регулювання рівнів вихідної напруги та максимального вихідного струму здійснюється багатооборотними змінними резисторами, що дозволяє дуже точно встановити потрібне значення. Призначення резисторів наведено на відповідному фото.
Для встановлення значення максимального струму вихідну напругу встановлюють на рівні 5 вольт, підключають до виходу мультиметр в режимі вимірювання струму 10А і відповідним резистором встановлюють потрібне значення максимального вихідного струму.
Після цього встановлюється необхідна вихідна напруга.
При використанні перетворювача для заряду акумулятора слід мати на увазі, що про закінчення заряду свідчить зміна кольору свічення двоколірного світлодіода. Це відбувається, коли вихідний струм зменшиться до рівня 0,1 від встановленого значення максимального струму. Наприклад, якщо значення максимального струму встановлено на рівні 6А, світлодіод змінить колір світіння, коли вихідний струм зменшиться до 0,6А.
ВАЖЛИВО! При використанні перетворювача, "мінус" входу і виходу не повинні бути гальванічно з'єднані, в іншому випадку струмомірний резистор буде "закорочений" і обмеження максимального вихідного струму не працюватиме. Це може призвести до перевантаження та виходу з ладу модуля.
Технічні характеристики
Бренд: QSKJ;
Вхідна напруга: постійна 7 – 40,0В;
Вихідна напруга: постійна 1,2 – 35,0В;
Максимальний струм навантаження (з тепловідведенням): 8,0A
ККД перетворювача: до 95% (залежно від вхідної та вихідної напруги);
Частота внутрішнього перетворювача: 180кГц;
Струм холостого ходу: в середньому 20mA (при Uвх = 24V Uвых = 12V);
Розміри: 65*47*23.5 мм;
Вага: 65г.
