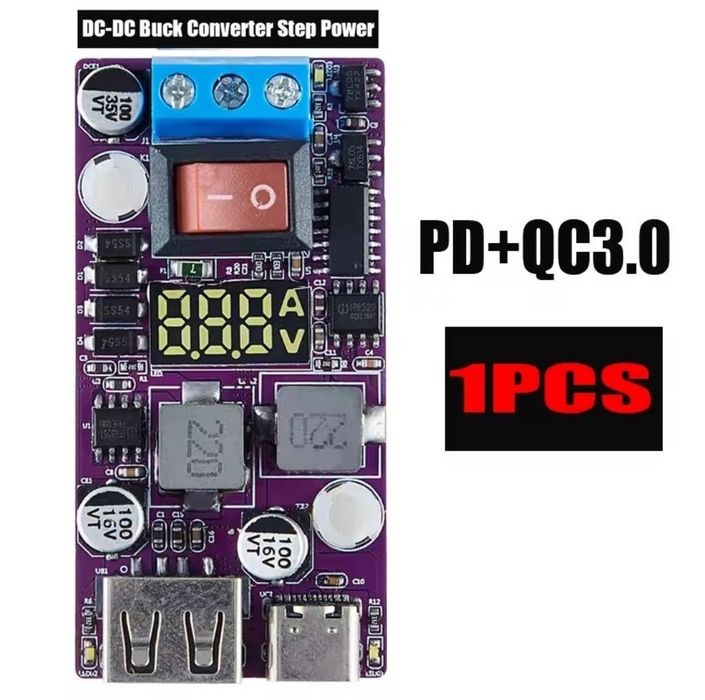

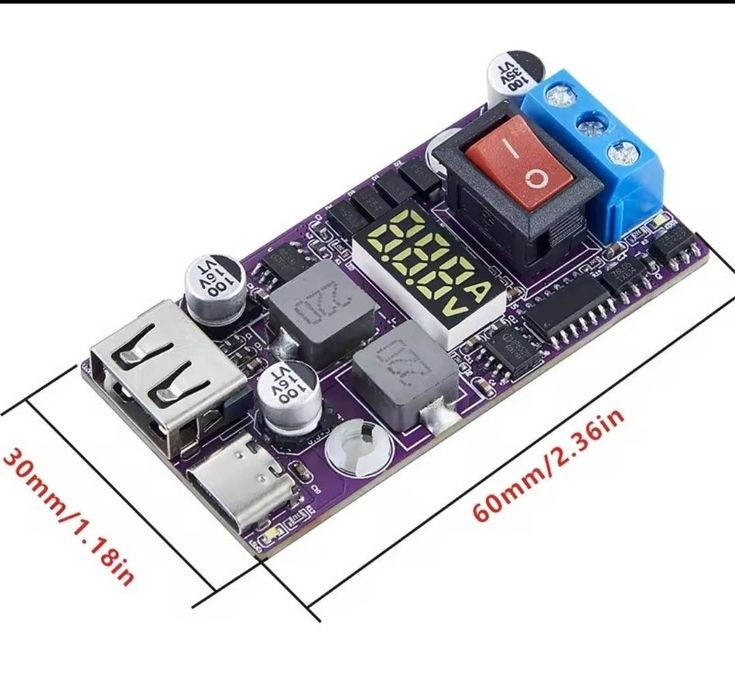

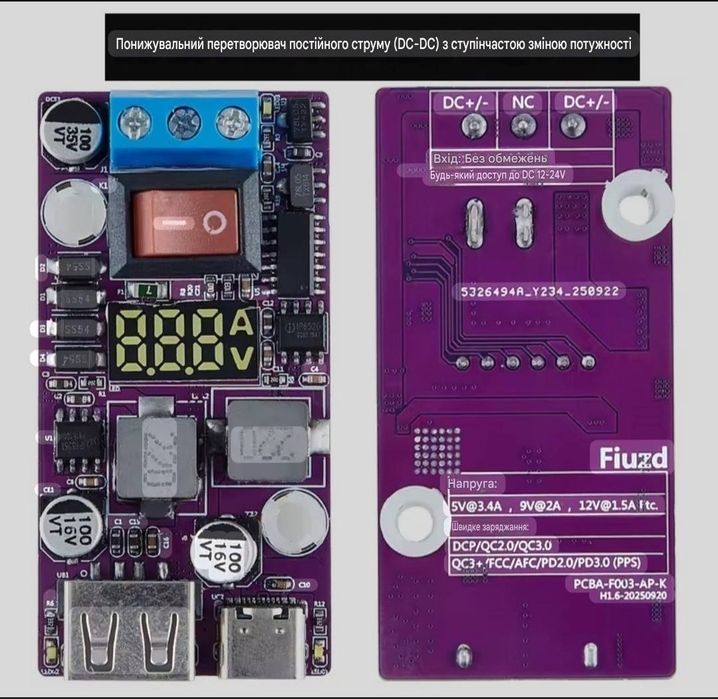

DC-DC понижуючий перетворювач напруги з підтримкою швидкої зарядки USB Power Delivery (PD) та Quick Charge (QC).
Модуль призначений для перетворення постійної напруги 12–24 В у стабільну USB-напругу 5–12 В з автоматичним визначенням протоколу зарядки.
Оснащений USB-C та USB-A виходами, LED-вольтметром для контролю напруги та кнопкою живлення. Підходить для використання в автомобілі, DIY-проєктах, павербанках, ІБП та саморобних зарядних пристроях.
Підтримує більшість сучасних стандартів швидкої зарядки для смартфонів, планшетів та інших USB-пристроїв.
Характеристики
Тип: DC-DC Step-Down (понижуючий)
Вхідна напруга: 12–24 В DC
Вихідна напруга (автоматично):
5 В-3.4 А
9 В -2 А
12 В - 1.5 А

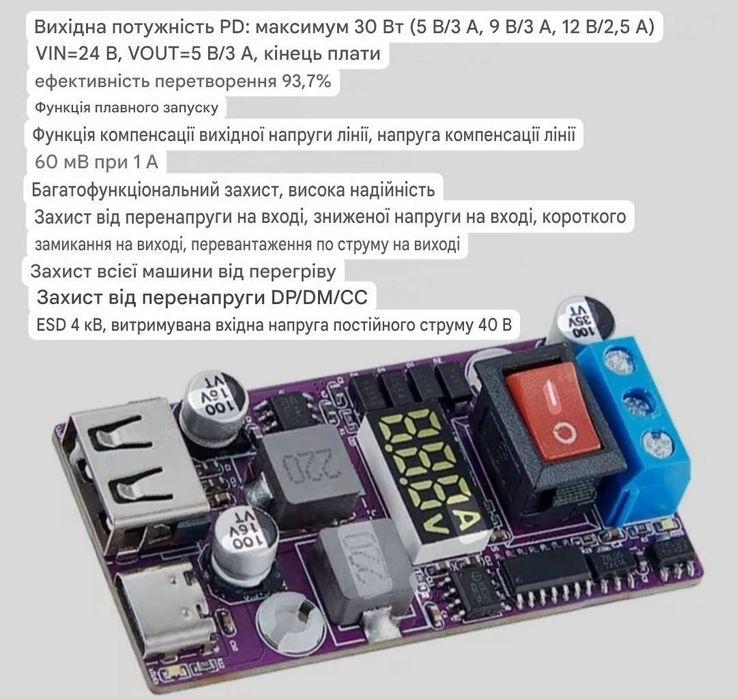

Максимальна потужність: до 30 Вт
Виходи:
USB Type-C (PD)
USB Type-A (QC)
Підтримка швидкої зарядки:
DCP
QC 2.0 / QC 3.0 / QC 3+
AFC
FCP
PD 2.0 / PD 3.0
PPS
Тип перетворювача: синхронний buck
Вбудований MOSFET

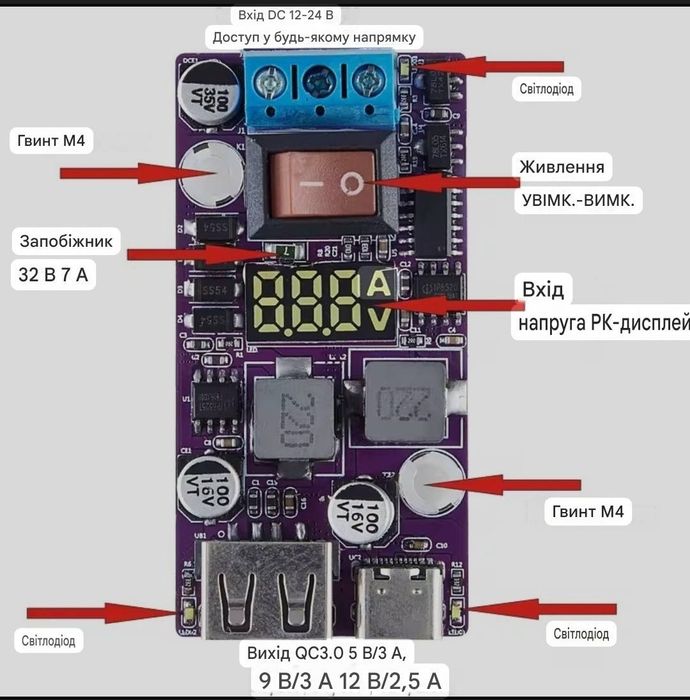

Індикація: LED-вольтметр (вихідна напруга)
Кнопка увімкнення / вимкнення
Комплектація
DC-DC понижуючий перетворювач з USB-A та USB-C
Застосування
автомобільні USB-зарядки
живлення від акумулятора 12–24 В
DIY павербанки
ІБП, резервне живлення
зарядка смартфонів, планшетів, гаджетів
Чи можна навантажувати обидва USB одночасно?
Так, можна, АЛЕ з обмеженнями.
Головне обмеження — загальна потужність
У цього модуля максимум ~30 Вт на ВСЕ разом, а не на кожен порт окремо.
Приклади, що МОЖНА:
× USB-C PD 9 В × 2 А 18 Вт
USB-A 5 В × 2 А 10 Вт
` Разом ~ 28 Вт — нормально
Два телефони по 5 В × 2 А
-20 Вт — без проблем
Приклади, що НЕ РЕКОМЕНДОВАНО:
- USB-C PD 12 В × 1.5 А приблизно 18 Вт
USB-A QC 9 В × 2 А приблизно 18 Вт
- 36 Вт — перевантаження
У такому випадку:
модуль знижує напругу
вимикає один порт
або перегрівається .
Як модуль поводиться технічно
Один DC-DC перетворювач живить обидва порти
Контролер PD/QC ділить потужність
Пріоритет зазвичай у USB-C PD
QC на USB-A може перейти у 5 В
- Практична порада
Щоб модуль працював довго і стабільно:
не перевищуйте 25–28 Вт сумарно
при постійному навантаженні >20 Вт — бажано:
припаяти тепловідвід
або забезпечити вентиляцію
