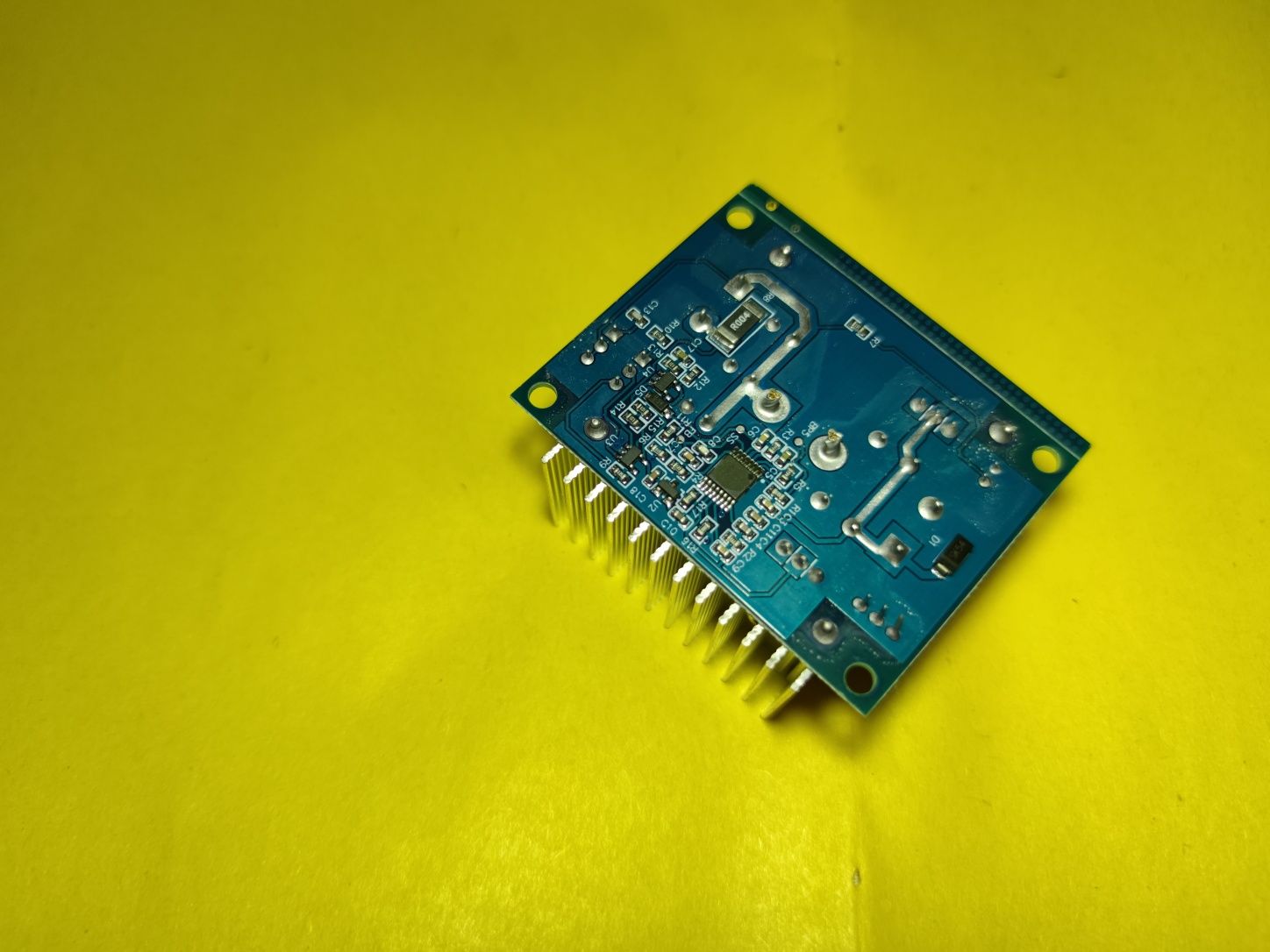

Продам новый понижающий модуль питания, брал для своих нужд, да не пригодился!

Диапазон входного напряжения: 6 В…40 В DC (рекомендуется 10–40 В)

Выходное напряжение: 1.2 В…36 В DC

Максимальный выходной ток: 20 А (рекомендуется для непрерывного режима — до 15 А с хорошим охлаждением)

Максимальная мощность: около 300 Вт (модули называют «300 Вт» при I×V = 20 А × 15 В)

КПД: до 95–97 % (например, при 24 В → 12 В и нагрузке ~20 А)

Пульсации на выходе: ≤50 мВ (измерение при 24 В→12 В, 5 А нагрузка)

Частота переключения: примерно 150–180 кГц

Минимальный перепад (Vin – Vout): около 3 В
Vin 6–40 В (рекомендуется 10–40 В)
Vout 1.2–36 В
Imax 20 А (рекомендуется ≤15 А длительно с кулером)
Pmax ~300 Вт
КПД 95–97 %
Ripple ≤50 мВ
Fsw ~150–180 кГц
ΔVmin ~3 В
Размер ~60×52×27 мм
Рабочая T° −10…+75 °C (радиатор может греться сильнее)
Защита Автосброс при КЗ, защита по температуре

Рекомендации по применению

1. Охлаждение — при длительной нагрузке более 15 А обязательно активное охлаждение (вентилятор).

2. Запас по входу — если выход нужно на уровне 36 В, вход должен быть минимум на 39 В (плюс запас для ΔVmin).

3. Настройка — сначала установить CC, затем CV, измерять мультиметром.

4. EN — можно использовать как аппаратный выключатель через логический сигнал.Размер платы: примерно 60×52×27 мм (или 60×53×27 мм)

Система охлаждения:
радиатор с двумя теплотрубами и отдельный радиатор Schottky-диода

Защиты и надёжность:

Защита от перегрузки/КЗ: самовосстановление (в случае короткого замыкания модуль отключается / сбрасывается, но нельзя держать КЗ длительно)

Автосброс по температуре: рекомендуется поставить вентилятор при температуре радиатора выше ~65 °C

Рабочая температура: –10 °C…+75 °C (сам компонент может нагреваться сильнее — радиатор греется)

Потенциометры: многоборотные (тип 3296), для более точной настройки CV и CC
Область приминения

Понижающий DC-DC модуль питания in 6–40V, out 1.2–36V, 300W, 20A — это универсальный преобразователь постоянного тока, способный понижать входное напряжение до нужного уровня. Его область применения довольно широка и включает как бытовые, так и промышленные задачи. Ниже приведены основные сферы использования:

1. Питание электроники и DIY-проектов

Ардуино, ESP, Raspberry Pi и другие микроконтроллеры — стабильное питание при работе от аккумуляторов.

Светодиодные ленты, модули, драйверы — позволяет регулировать яркость или использовать в автономных системах.

DC-вентиляторы, помпы, сервомоторы — особенно при питании от солнечных панелей или нестабильных источников.

2. Автомобильная электроника

Зарядка и питание ноутбуков, планшетов, телефонов, если нужно получить стабильное 12V или 5V от аккумулятора 24V.

Подключение видеорегистраторов, GPS-трекеров, камер, особенно в грузовиках с нестандартным бортовым напряжением.

Использование в самодельных системах охлаждения, подсветки или усилителей.

3. Солнечные и автономные системы

Преобразование нестабильного выхода солнечных панелей (обычно 18–36 В) до 12V или 5V.

Зарядка аккумуляторов на нужном напряжении, если нет MPPT-контроллера.

Стабилизация питания в энергосберегающих автономных системах.

4. Лабораторное и тестовое оборудование

Регулируемый источник питания для тестирования разных схем и компонентов.

Замена дорогостоящих лабораторных блоков питания в простых проектах.

Настройка и калибровка работы схем при разных напряжениях.

5. Промышленность и автоматизация

Питание датчиков, контроллеров, исполнительных устройств.

Преобразование питания в щитах управления, где требуется понижение от 24–36V до 5–12V.

Замена линейных стабилизаторов для экономии энергии и уменьшения нагрева.

6. Компьютерные системы и серверы

Подключение вентиляторов, дополнительных устройств охлаждения.

Питание модемов, маршрутизаторов, NAS от аккумуляторов в случае перебоев.

Особенности, которые нужно учитывать:

Максимальный ток 20А — только при хорошей вентиляции и радиаторе.

Модуль может греться — желательно использовать радиатор и вентилятор при больших токах.

Без изоляции — нельзя использовать в медицинских устройствах или при необходимости гальванической развязки

Условия отправки:

- олх доставка +комиссия олх добавляю и меняю цену перед заказом, не спешим делать заказ!
- полная оплата на карту

Наложенного платежа нет!
