Походная антенна «Кобра» VHF/UHF
Антенна “Кобра” предназначена для усиления приема и передачи сигнала портативной радиостанции для увеличения качества и дальности связи. Это достигается за счет выноса антенны вверх на 5-15 метров. Значительно, в 2-3 раза увеличивается дальность радиосвязи для портативных радиостанций разных производителей.
Характеристики антенны:
• Тип - вертикальный диполь с резонатором;
• Рабочий диапазон при КСВ(SWR) меньше 1,5 - от 141 МГц до 149 МГц, от 410 МГц до 510 МГц;
• Входное сопротивление - 50 Ω;
• Диаграмма направленности в горизонтальной плоскости - 360° (круговая);
• Поляризация - вертикальная;
• Длина - 1,2 м;
• Материал - ПВХ;
• Тип разъема для подключения к антенне - SMA male;
Цена – 650грн.
Графики КСВ(SWR) и волнового сопротивления антенны в зависимости от частоты:

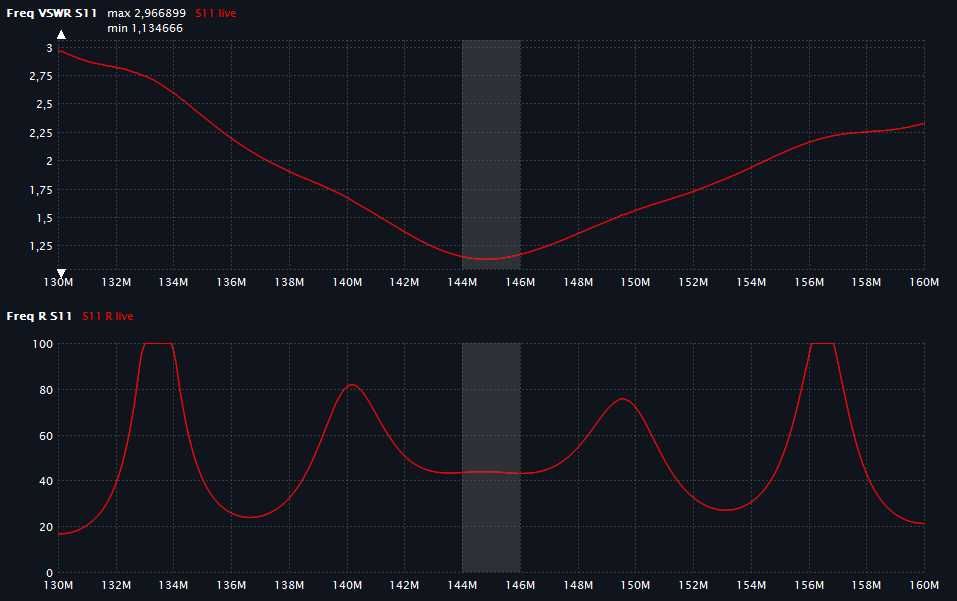

фото №2. 130 – 160Мгц

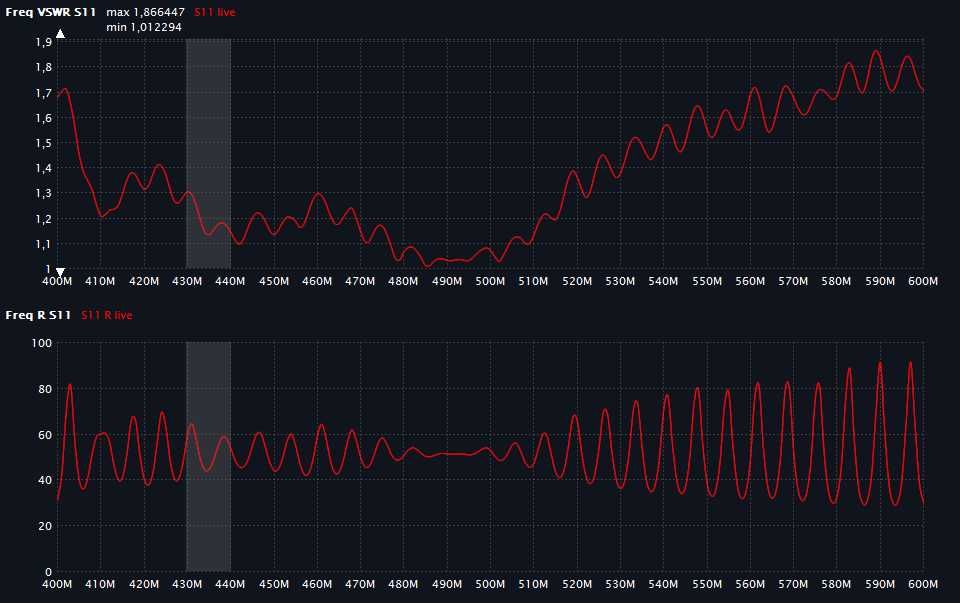

фото №3. 400 – 600Мгц
Измерения проводились на высоте подвеса антенны от земли на расстоянии 5 метров, подключение - кабель LL-195 длинной 15 метров, антенный анализатор – nanoVNA.
