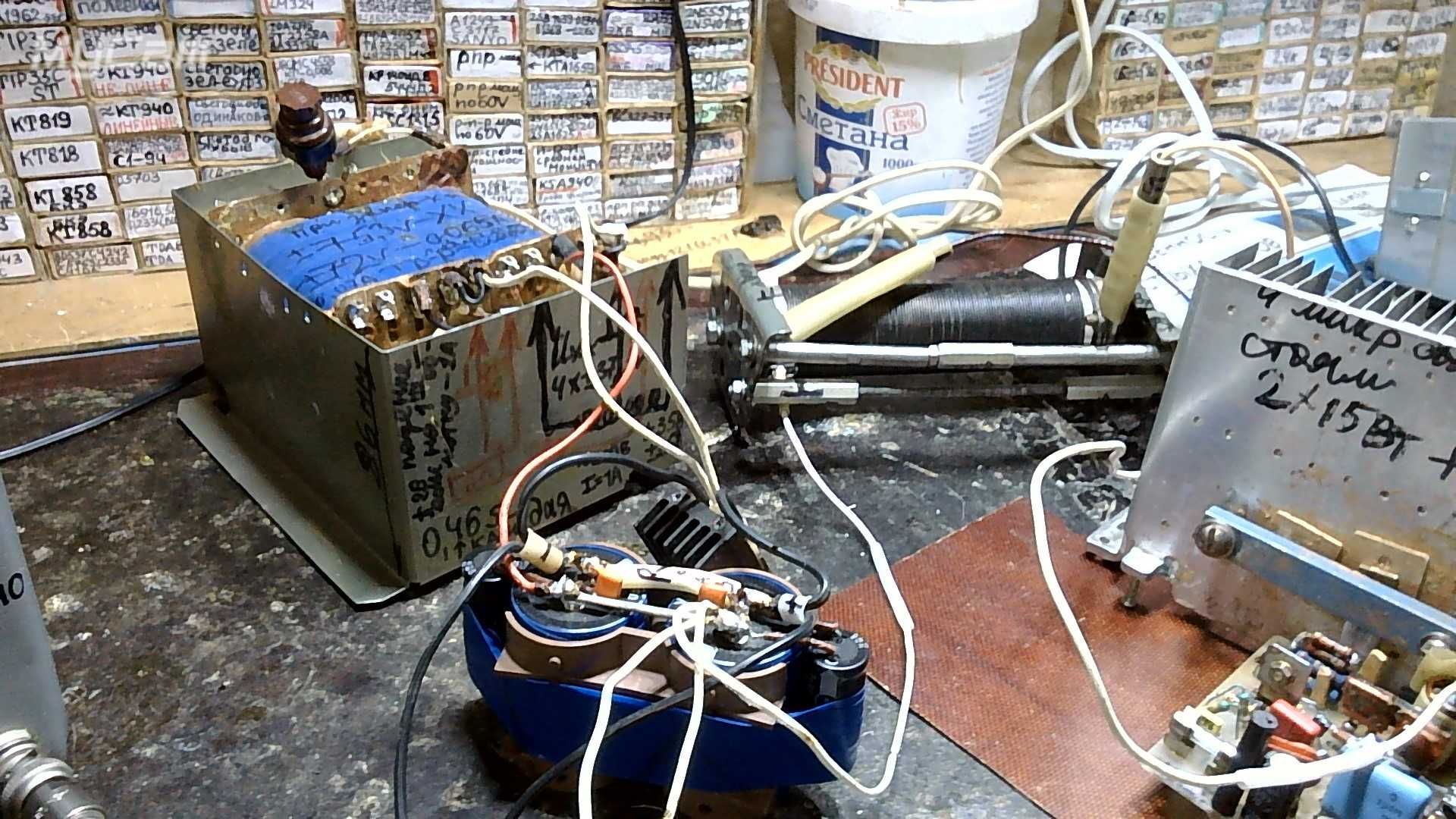

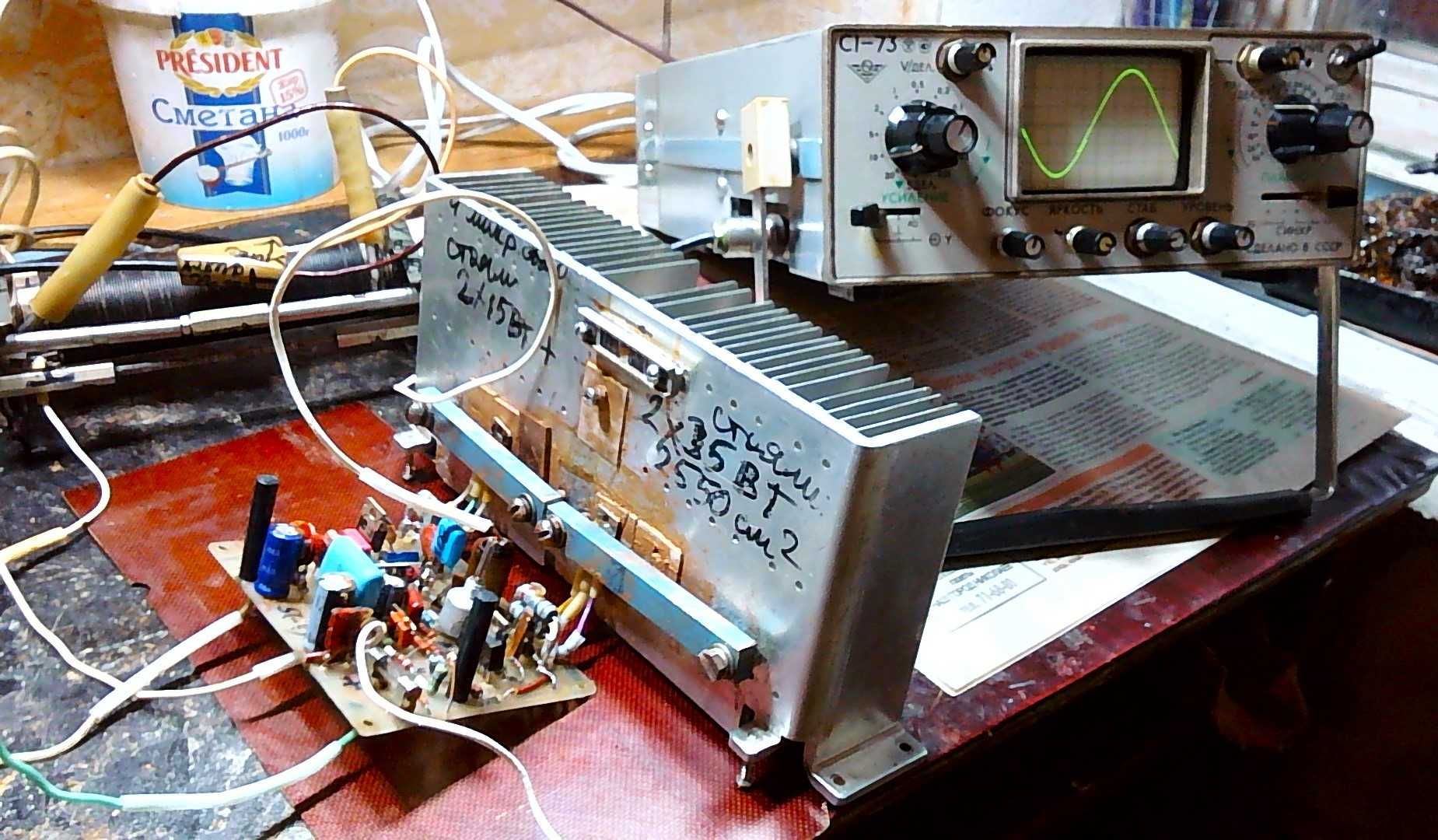

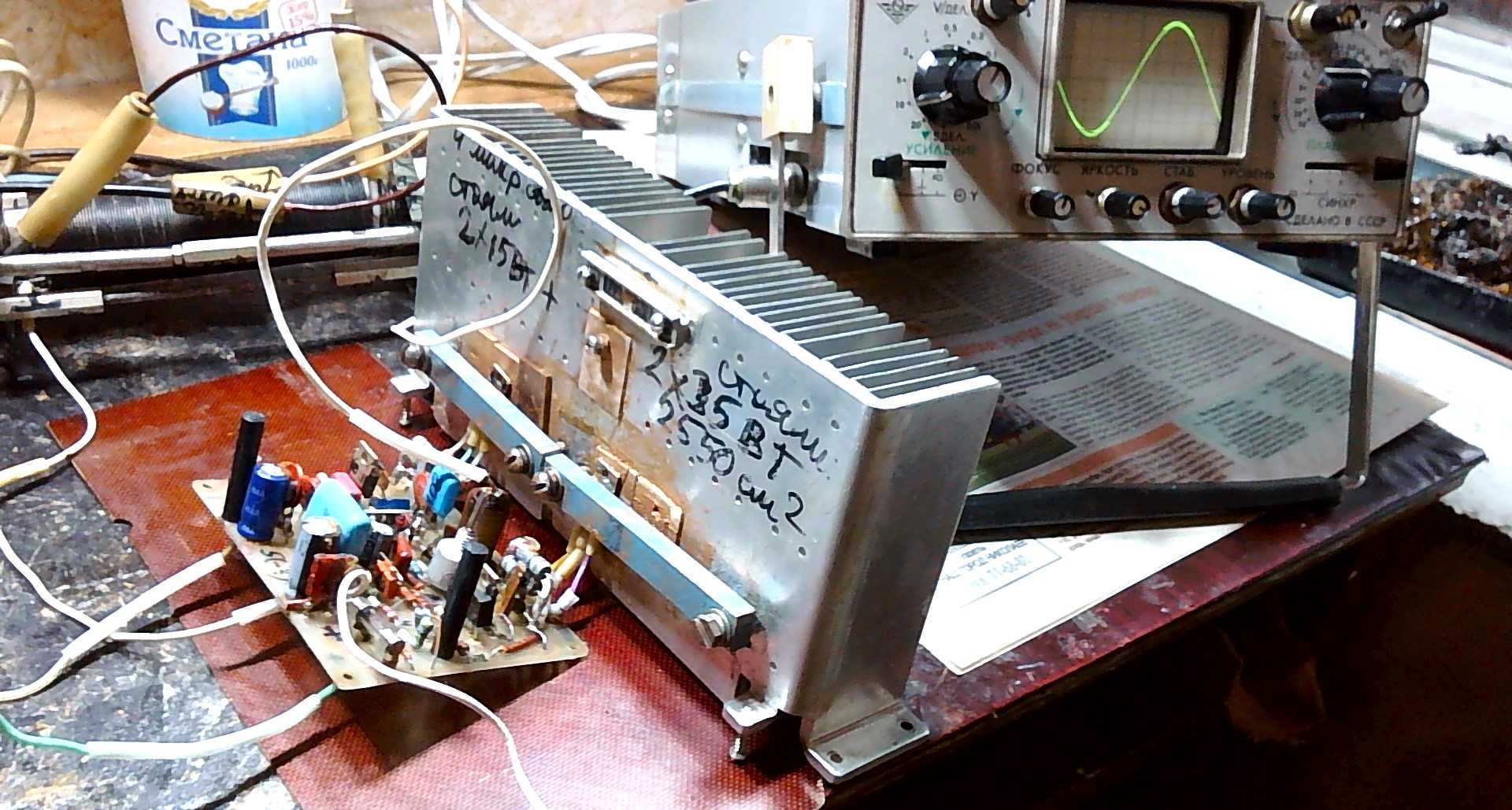

На фото 1 работа на очень малой мощности 1 клетка по вертикали и установлен 1 в/дел ( белая риска на ручке ``отклонение по вертикали``)- 1×0,707×0,707:8=0,062 W ( на 0,707 умножаем что бы получить среднеквадратичную мощность( DIN )-так измерено в Романтика 15У-120, а в том же усилителе по новому ГОСТУ она стала 50У-220 где мощность измеряли не умножая амплитуду синусоиды на 0, 707) , фото 2 установлено 10 в/дел и 6 клеток ( 30в×0,707×21,21:8=56 ватт-это при +-37 вольт питания) , фото 3 ещё немного добавил по входу и начинают срабатывать два плеча токовой защиты-видны утолщения на синусоиде на пиках), на фото 4 показана нагрузка и мощный тр-р питания , на фото 5 схема которую дам к платам. Размеры 75 мм на 100 мм ( на 5 мм можно сверху обрезать будет 70×100), на платах есть регулировка нуля на выходе и тока покоя, установлены предохранители, противовозбудная катушка -прямо с неё выход на колонки, на входе плёночный не индуктивного типа конденсатор, конденсатором не индуктивного типа запараллелен электролит общей обратной связи-керамика (имеющая абсорбцию) только по питанию и для ограничения полосы ( противовозбудная) советские конденсаторы и выходные советские транзисторы поставлены для удешевления платы когда решил их продать-на фото проверяется после переустановки, продаю с авансом в 70 грн на карточку ощад банка или номер телефона-остальные наложенным платежом. На фото 6 и 7 такие платы с транзисторами TIP35C ST (фирма ST с 2008г выпускает их весьма линейными-то есть мало зависит коэффициент усиления от тока коллектора-как в германиевых транзисторах, что уменьшает искажения ), на фото 8 усилитель где они стоят работает-есть сигнал на индикаторах-то есть платы как и первые показаны в работе и видно , что они рабочие -эти могу снять и продать будут каждая на 140 грн дороже чем с советскими транзисторами на выходе.
