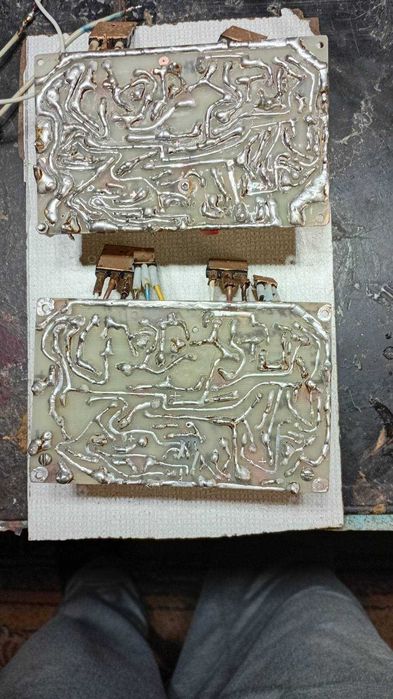

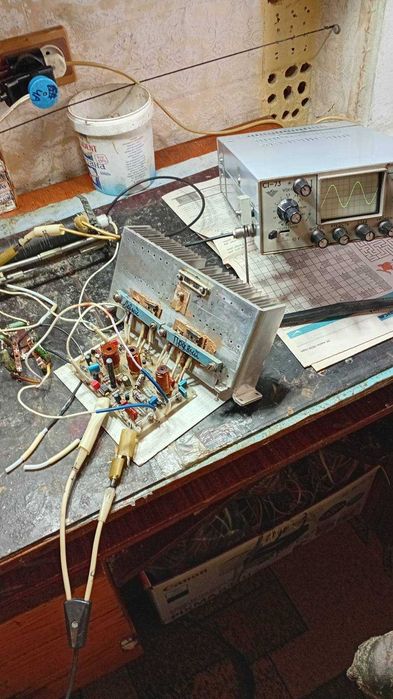

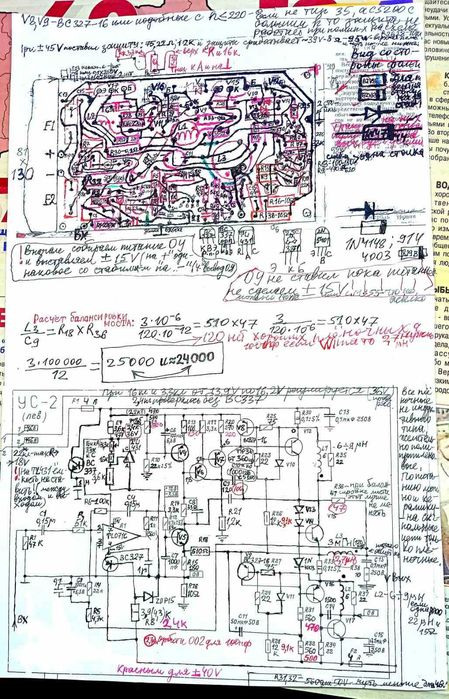

Платы Quad405 рабочие фото 6 и 7 они подключены на нагрузку и работают, 100 Вт при 8 Ом при 44-50 вольтах. QUAD 405 имеет 3 обратных связи и 4-е благодаря мосту ( есть на одной из схем детали показаны в него входящие и его расчёт) через резистор 47 ом нелинейные продукты в спектре выходного тока компенсируются подкачкой исправляющего тока в нагрузку благодаря этому он звучит похоже на ламповый усилитель по высоким и средним и имеет чёткие низкие частоты даже чётче чем, например, в Амфитоне 01 имеющем разрядные сопротивления между базой и эмиттером выходных транзисторов, у тех усилителей у которых они между базами (Радиотехника 101 ) низа уже из-за этого рыхлые и размазанные (вариант Quad 405 на советских деталях Орбита 002), паковать их трудно что бы не повредились в дороге потому продаю только с гарантией что купят то есть с авансом в 200 грн за 2 платы на карточку ощад банка или номер телефона. Выходные транзисторы ON имеют спереди в нижней круглой впадине две малюсенькие буквы и крайние выводы у них и Fairchild не такие как других фирм ( подделать сложнее), транзисторы Toshiba кроме размеров по даташиту узнаются по весу который эта фирма даёт рядом с размерами-они по 9,7 грамма как в даташите, 2SC1815, 2SA1015 ( тоже Toshiba )10 шт как в даташите 1,5 грамма, дросселя без ферритового сердечника вносящего нелинейность в сигнал и такие ставила фирма производитель, микросхема TL071CP TI ( такую ставила фирма производитель начиная с 5-й модернизации усилителя) искажения этой микросхемы без ОС 0,004% в диапазоне частот от 20 Гц до 20 кГц, ток покоя примерно 15 ма ( выходных транзисторов, но не всей платы-вся плата тянет на ХХ больше)-без него хуже, но такой маленький не влияет на термостабильность усилителя, платы могут работать на 4 ома, но проверялись на 8 ом, так как на 8 ом лучше звучат 90% усилителей и у меня и домашние АС и нагрузки для проверки на 8 ом-на 4 ома нужно ограничить мощность или сетевым трансформатором до 300 W на два канала или если как у меня для проверки ОСМ 400 то не включать на всю громкость, чувствительность менее 1 в -тоже чем она меньше тем лучше звучит, если кому нужно увеличить чувствительность то нужно увеличивать R6 и уменьшать С4-схема фото 4 и 5 (у производителя она 0,25v так как УНЧ выпускался в виде блока оконечного без предварительного усилителя ) и эти детали 330 кл и 0,047 мкф ( можно поставить 200 кл и 0,1 мкф-будет примерно 0,5 вольта. На платах спереди недалеко от штыря Вх есть штырь слаботочной земли: подключать его не нужно это для проверки от генератора, подключать нужно сбоку платы сильноточную землю толстым проводом с общей главной мощной землёй усилителя, обычно это земля на больших конденсаторах фильтра питания или от них недалеко отведённая на группу лепестков на корпус от которых отводятся все земли усилителя ( радиальный способ разводки земли). По поводу плат усилителей клонов, ремейков и тп-в них обычно и транзисторы клоны и сделаны неизвестными производителями, как то попал такой в руки с транзисторами 2SC5200 Toshiba -померял размеры, а толщина на 0,4 мм меньше чем в даташите и чем реальные у меня такие транзисторы, подобные транзисторы, которые потом неудовлетворительно работают, часто делают из завалявшихся партий транзисторов развёртки кинескопных телевизоров стачивая верх ( становятся тоньше) и нанося новое название, потому самый важный размер толщина-должна быть точно как в даташите, для её измерения не пойдёт штангенциркуль с разрешением 0,1 мм -нужно 0,05 мм или микрометр, размеры плат 80×132мм ( меньшие чем в Орбите 002 так как вместо огромных металлических современные пластмассовые на выходе транзисторы

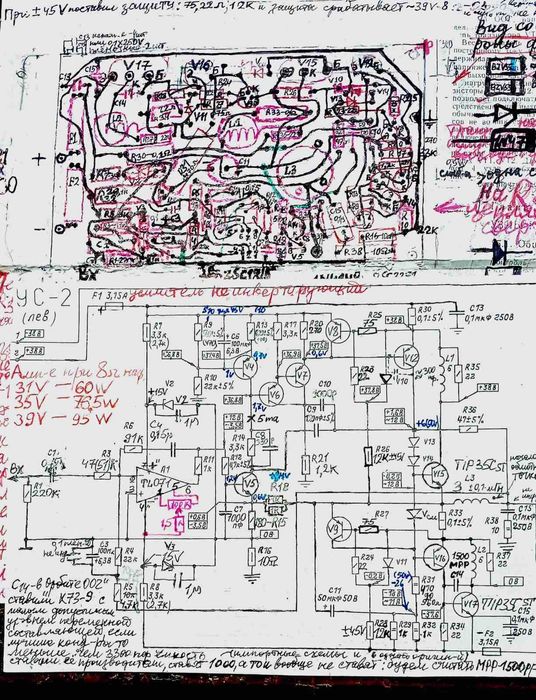

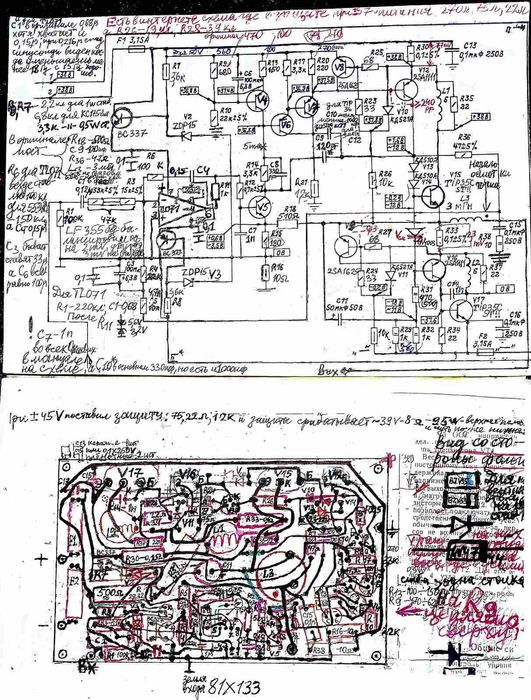

,( сильно уменьшать платы не желательно из-за возрастания интермодуляционных искажений). Верхняя плата сделана по схеме фото 3, нижняя по схеме фото 4-отличаются только запиткой микросхемы-в целом же то же самое. Звонят спрашивают а если их на 35 вольт- можно, но на 35v меньше сопротивления перед стабилитронами, транзистор который питает транзистор после микросхемы ( стоит сверху этого)имеет другое сопротивление меняющее режим и ещё 5 других сопротивлений изменены, предохранители 3, а не 4 а , более дешёвые выходные транзисторы и в целом короче: можно но не желательно - такие платы на 30-43 вольта на фото 7, они немного дешевле по 750 грн-на выходе TIP35C ST

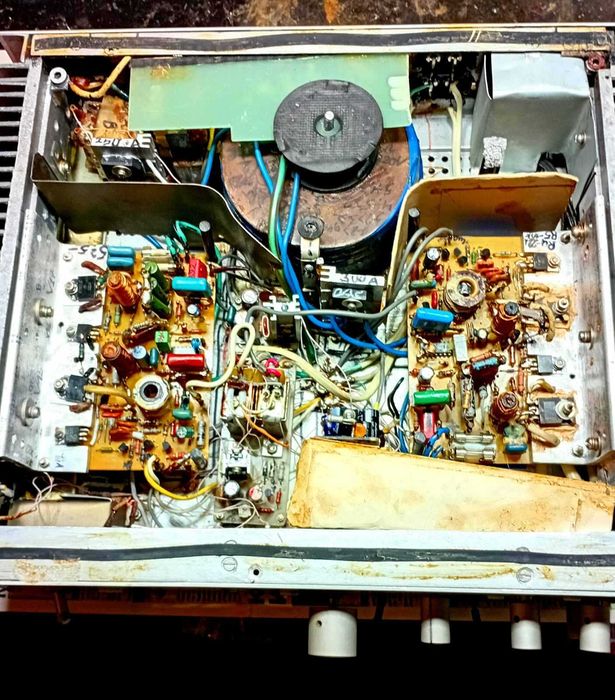

( с 2008г эти транзисторы линейны те что выпускались раньше даже этой фирмы ставить не желательно) или 2SC5198-для работы на 4 ома лучше на TIP35Б а на 8 ом лучше 2SC5198 ( рекомендованная производителем для них мощность 70 вт ), на фото 8 платы которые лет 15 тому копировались с плат Орбиты 002, а лет 10 назад в них поставлены пластмассовые транзисторы вместо металлических-такие по 550 грн 1 шт ( эти платы стоят в рабочем усилителе, но могу вытащить если кто захочет), спрашивают ещё какой советский усилитель можно купить-да никакой: когда в мире поняли что германиевые транзисторы в УНЧ звучат лучше чем кремниевые то быстро сообразили почему: потому что зависимость коэффициента усиления у них от тока коллектора линейна (представляет графиком прямую линию), то есть h мало меняется при изменении тока коллектора и усилители с такими транзисторами звучат лучше, их начали делать многие зарубежные фирмы и так и стали называть ''усилительные'' -в СССР НЕ ВЫПУСКАЛИСЬ ( кой какие называли усилительными, но реально они ними не были), КТ819 уже похуже усилительных импортных, но эти хоть универсальные( близки к ним) -они лучше переключательных КТ808, КТ805 ( стоят в Бриге, Барке, Электроника 043 и тд) которые жуткое ''Г'' и с ними особенно УНЧ имеющий динамические искажения ( появляются от запаздывания сигнала из-за работы обратной связи) а это все советские усилители (кроме Орбиты 002 и Веги 122), звучит хуже и ёмкости менять само собой, но так же важно транзисторы особенно выходные -хоть импортные сейчас современные линейные мощные все пластмасса, но менять нужно на них хоть вместо металла и неудобно ( на фото 8 переставлены и ничего работают на месте металлических), а не искать металлическое старьё-оно в основном очень не очень и покупать ( если кто хочет красивый звук ) нужно именно усилитель, а не усилитель-ресивер так как в нём приёмник из-за микросхем даёт до 0,3 % искажений и усилитель нет смысла производителям ресиверов делать крутой, что в основном и есть ( в ресиверах усилительная часть в основном имеет больше искажений чем в чисто усилителях. Если от цены платы отнять цену выходных транзисторов, купленных у продавца у которого стоят даташиты для деталей, с пробной покупкой одного ( первая плата за пересылку)-двух штук то для ON это более 300 грн, а для Toshiba около 300 грн, ещё 200-250 грн всё остальное: цена за работу и настройку, проверку весьма небольшая. После подробного объяснения за цену на выходные транзисторы пишут-За 500 возьму, то добавлю, что детали беру почти все в РКС компоненты магазине+ пересылка, + пробные покупки, кое что в магазине Имрат, конденсаторы стараюсь брать полипропиленовые и по возможности немецкой фирмы Wima ( корпус последние годы только красный из ( тефлона) того же материала, что покрытие сковородок, посеребрянные выводы, не индуктивный пакет-отличные, но дороже большинства других фирм и качественнее, в общем 550 это за платы на 553УД2, которые я лет 5 как хочу поменять на платы с TL071, 70-ти ваттные с TIP35 ST или 2SC5198 -750 грн, 100 ваттные с 2SC5200- по 800 грн и это не дорого и минимальная цена если вспомнить, что что бы сделать заготовку для распайки её нужно разметить, накернить, просверлить 3-мя разной толщины свёрлами, нарисовать дорожки цапонлаком, вытравить, убрать лак с дорожки, прочистить отверстия, а потом только распаивать, что тоже не минутная работа, затем проверить и даже если нет никаких ошибок бывает на выходе больше 20 мв тогда поставить балансировку на микросхему или подобрать стабилитроны точнее хоть их подбираешь до установки и тп..Есть дешёвые платы УМ Электроника 043 и подороже, но дешевле чем QUAD 405 на микросхемах TDA7293. Фото 3, 4 и 5 те варианты которые последнее время на TL071 делаю, видимо, делать оптимально будет схему 5 с балансировкой нуля микросхемы-хотя на слух их не отличишь и есть по разному собраны, но все , что есть проверены с нагрузкой на 100 ватт-даже с TIP35 работают на 100 ватт при 8-ми омной нагрузке, но на 4 ома с них получать 100 ватт не стоит так как огромный ток указанный в начале даташита это при малых напряжениях, в авто аудиотехнике пойдёт, а при +-50 вольт у них всего 1,5 A, у 2SC5198 -2,5 A, у 2SC5200-3,5A. P.S. Из советских ( как писал выше) два исключения, но Вега 122 очень хлипкая, эквалайзер собирали в Новосибирске и когда Радио 5-92г опубликовали описание Веги 122 то без схемы эквалайзера который собран на SMD деталях и со схемой было бы трудно ремонтировать, а без схемы нужно сильно повозиться в случае чего-а нужно ли? Орбита 002 предварительный можно заменить даже на КМ551УД2 ( но не НА 157УД2 ).
