В наличии имею несколько вариантов разных отлаженных , задокументированных, хорошо работающих плат, по схемам с иностранных радио-форумов . Готовились как научно-технический задел для модернизации BM-800,BM-700. Схемы типографского качества на платы имеются. Заточены на работу только с фантомным питанием +48 вольт, для применения преимущественно в микрофонах студийного уровня с капсюлями 25мм и 34 мм с USB аудиоинтерфейсами. Обращайтесь, подберу под ваш проект и ваши требования.

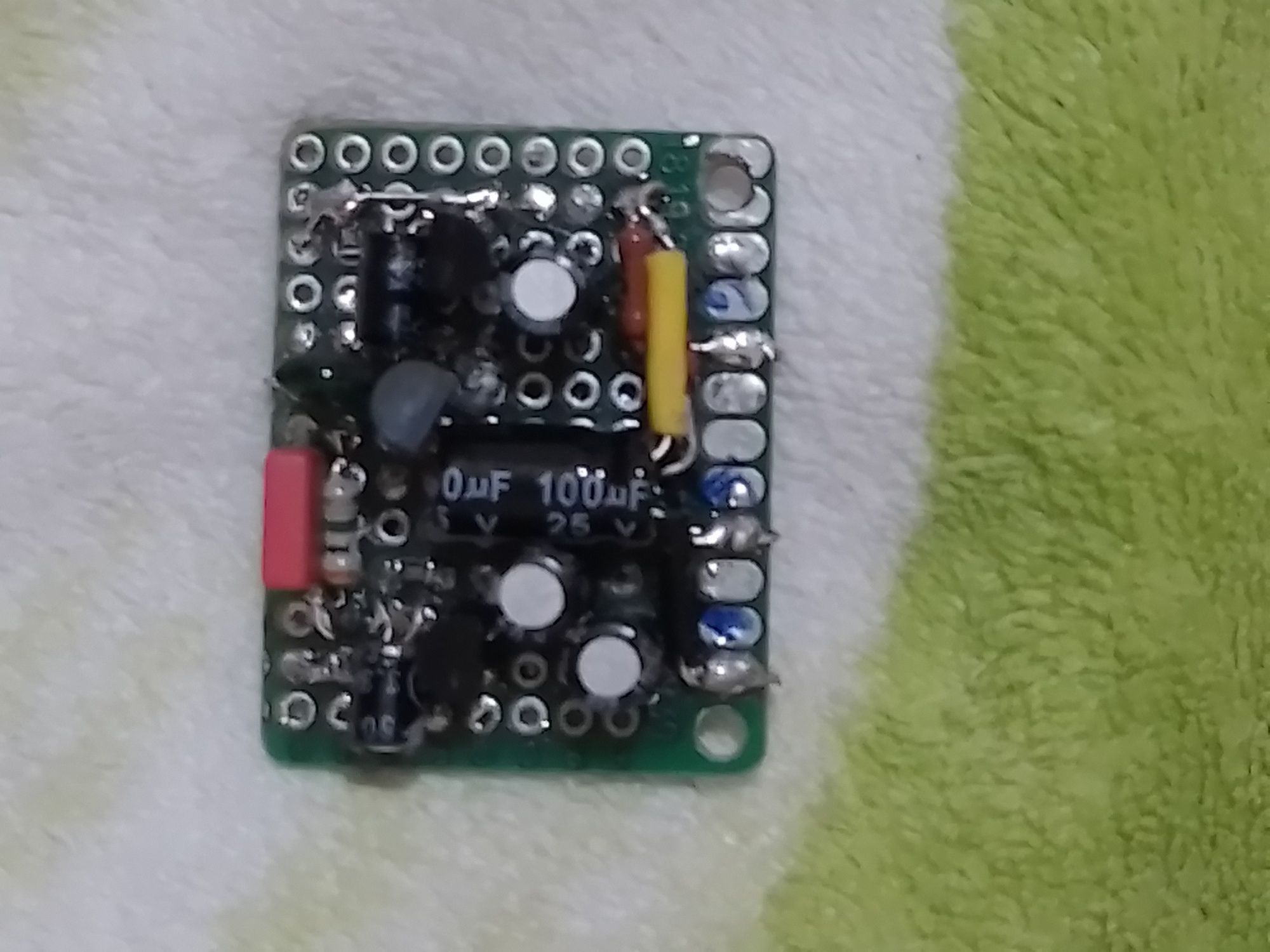

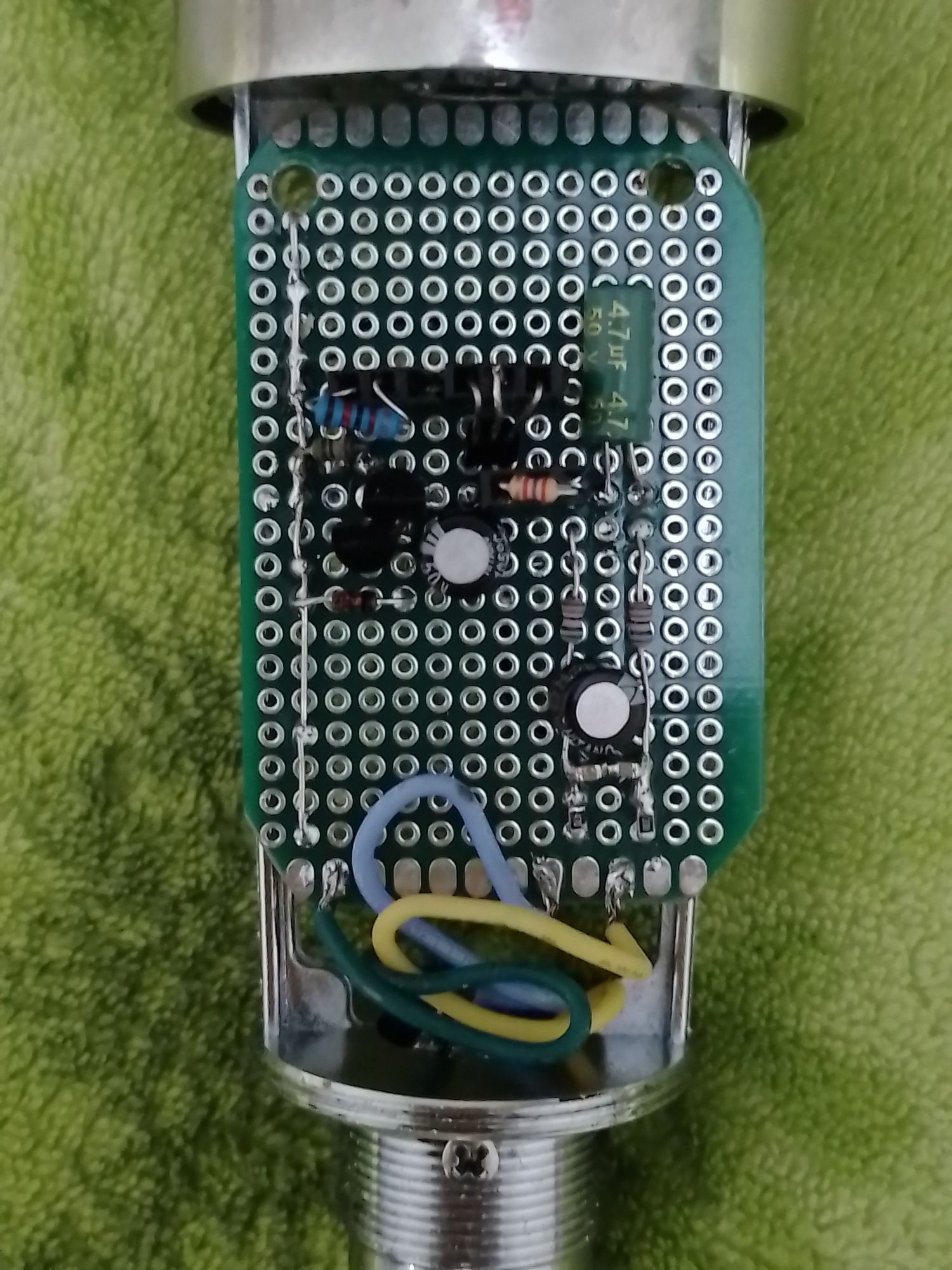

Данные платы рассчитаны на установку в микрофоны с питанием только от так называемого фантомного питания 48V. Прощай хилое, питание 2-2.5 вольта непредсказуемого качества от микрофонных входов в ПК! Все по-взрослому! Если у вас нет пульта, микшера, USB-аудионтерфейса с заветной кнопкой "48", рекомендую приобрести недорогой автономный блок, который часто встречается в ОЛХ. Платы предназначена, в первую очередь, для конденсаторных микрофонов с электретными капсюлями 16 мм или 25 мм. Фото текущей продаваемой, имеющейся в наличии платы может отличаться от представленного в объявлении.
Для построения на основе данной платы микрофона с большим конденсаторным капсюлем диаметром 34 мм вам еще понадобится платка генератора внешнего поляризующего напряжения +48 +75 вольт, в зависимости от того, какой капсюль вы планируете устанавливать в будущий микрофон. У меня име.тся одиночные платы, в которых удалось втиснуть генератор поляризующего напряжения- цена такой совмещенной платы будет несколько выше - 250 грн.

В предлагаемых платах я получил вот что:

1. Уменьшен собственный шум предусилителя за счет замены входного полевого транзистора K596 на малошумящий JFET , часто устанавливаемый в заводских конденсаторных микрофонах. Улучшена фильтрации питающего напряжения до комфортного уровня шума, практически не ощущаемого в колонках и наушниках. Шум на выходе теперь целиком определяется только шумом капсюля .

2. Расширен диапазон амплитуд входных и выходных сигналов за счет увеличения напряжения питания усилительных каскадов, и подстройки режима выходных транзисторов только! под фантомное питание 48 вольт.

3 Улучшена частотная характеристика в области низких и высоких частот, С капсюлем 25 мм звук по тембру с этой платой похож на звук конденсаторного микрофона с капсюлем 34 мм в записи на качественный USB-авудиоинтерфейс . По запросу могу предоставить свои собственные домашние тесты, записанные синхронно с Behringer B-1 Со стоковым 16 мм капсюлем и данной платой тембр тоже стал приятнее в области НЧ, но уступает 25 и 34 мм капсюлю по низким частотам на одном и том же расстоянии. При приближении к губам на расстояние 4-5 см микрофона с 16мм капсюлем, тембр в области НЧ улучшается, настолько что может оказаться совершенно приемлемым для вещания и репетиций пения. Главное обеспечить защиту мембраны от задувания на буквах "Б","П" двуслойным капроновым поп-фильтром. Поролоновый колпак не защищает конденсаторные микрофоны от задувания никак, это атрибут динамических.

5 Введена диодная защита выходных транзисторов от переполюсовки через выходные электролитические конденсаторы , возникающей ,если в разъеме кабеля случайно одна жила или волосок замкнутся на корпус("массу"). Такая защита является обязательным атрибутом в большинстве заводских микрофонов - от Behringera C-1 до Neumenn -103 и др.

Продаю только через сервис "ОЛХ доставка", или с предоплатой турпутешествия платы в оба конца. Качественную упаковку обеспечу за свой счет. На все допродажные-послепродажные вопросы отвечаю оперативно, в переписке здесь, или в Viber и Telegram.
