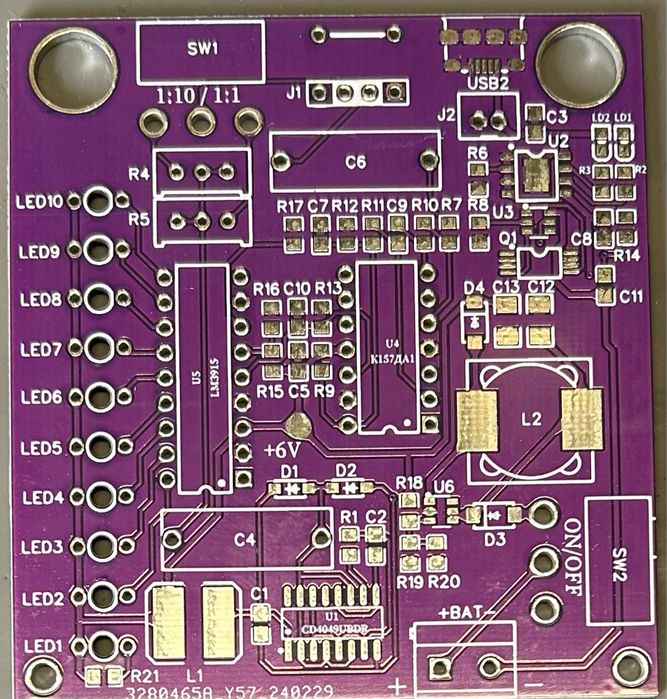

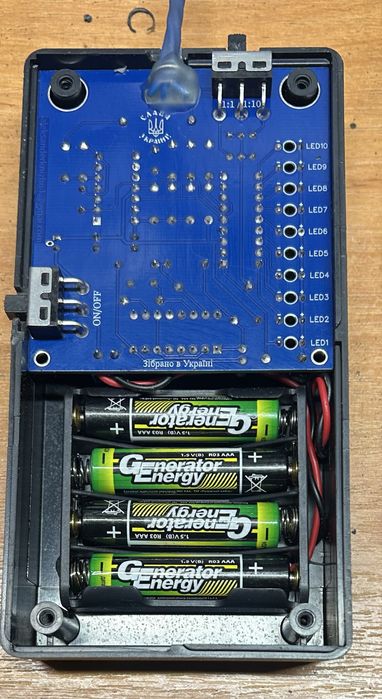

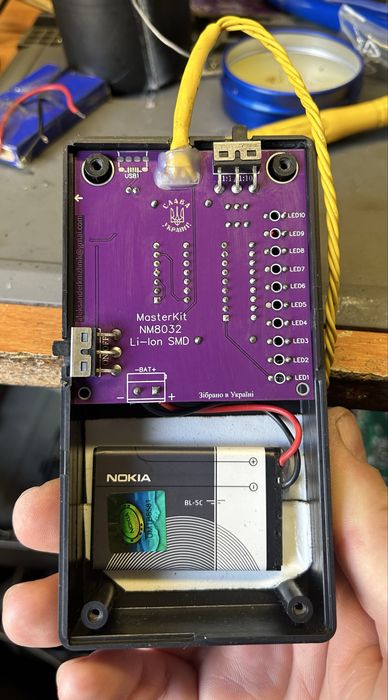

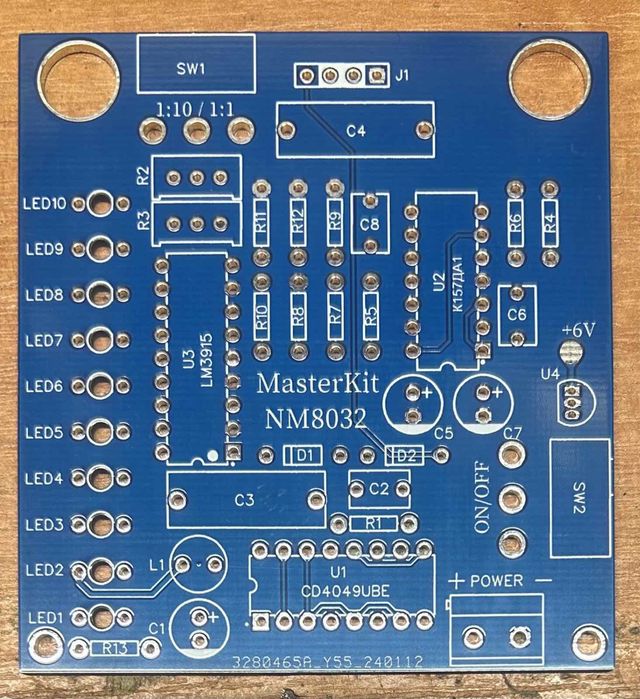

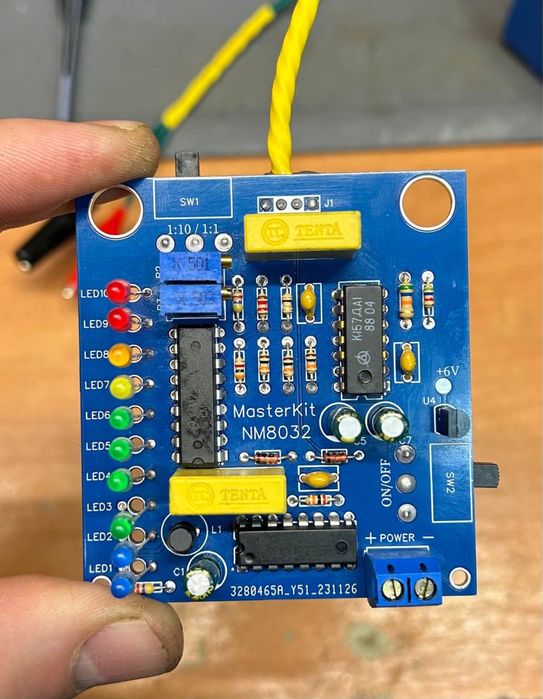

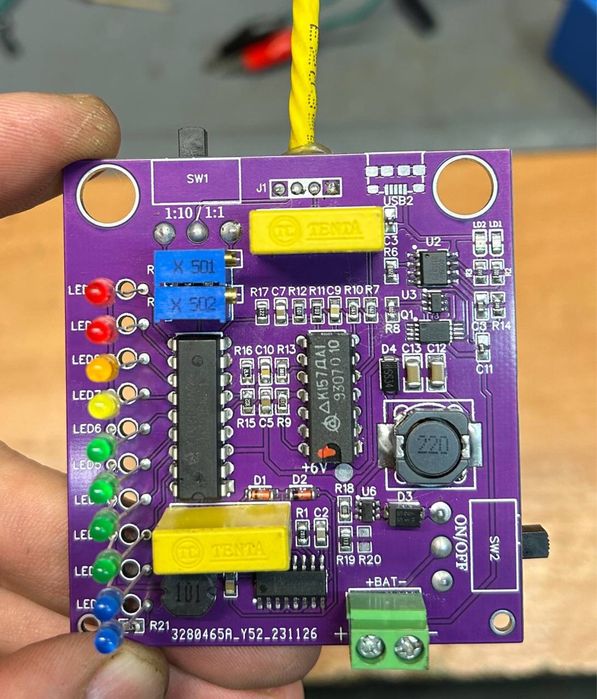

Плата для самостійної зборки популярного внутришньосхемного вимірювача параметра ESR конденсаторів та внутрішнього опору аккумуляторів Masterkit NM8032. В наявності два варіанта виготовлення - фіолетова на SMD компонентах з живленням від літий іонного акумулятора та синя на вивідних компонентах з живленням від батарейок 6-12в. Всі плати моєї власної розробки мають заводське виготовлення. Ці плати відрізняється від попередніх більш ергономічним розташуванням компонентів, також додано отвори для зручної розмітки світлодіодів на корпусі та можливість встановлення потеціометрів для більш точної калібровки прибору. Модифікація роботи від акумулятора було виконано по схемотехніці популярного модуля зарядки та захисту літий іонного акумулятора на мікросхемі TP4065 та підвищуваючого перетворювача на базі MT3608. Обидві ці платки знайомі багатьом радіолюбителям та досить дешеві, тому можна просто їх купити, та перенести всі компоненты з цих плат на мою згідно схеми, яка йде разом з платою. Прошу зауважити, що в цій об'яві вказано ціну тільки за плату без компонентів. Також є корпус під який робилася ці плати. На фото зібраний зразок данного прибора, який теж продається (дивитеся інші мої лоти). Розміри плати 70х64.5мм. Також у мене можна замовити зібрані і налаштовані плати цього прибору, або повністю зібраний прибор у корпусі або окремо корпус під який робилася ця плата - дивіться інші мої лоти. Кому цікаво пишіть у приват. Висилаю по передоплаті або через ОЛХ доставку. Якість гарантую.
