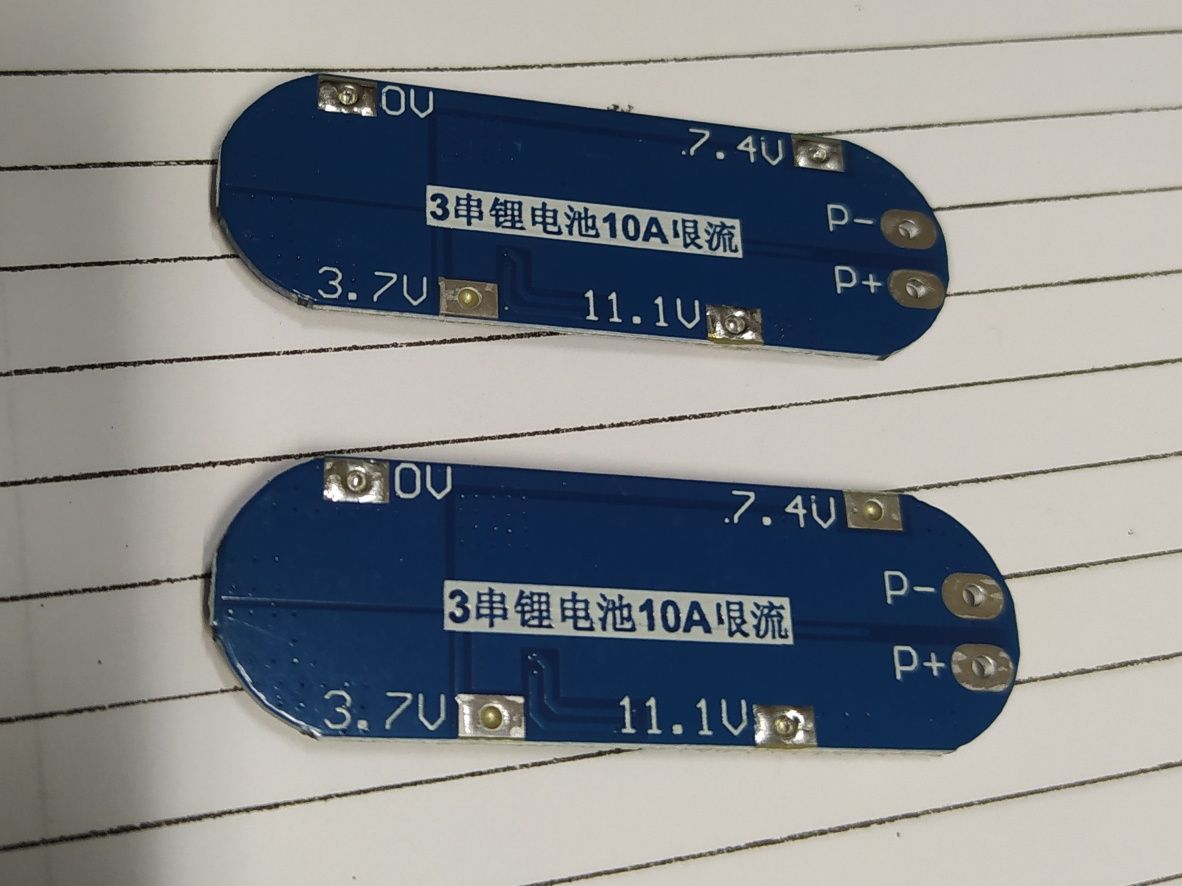

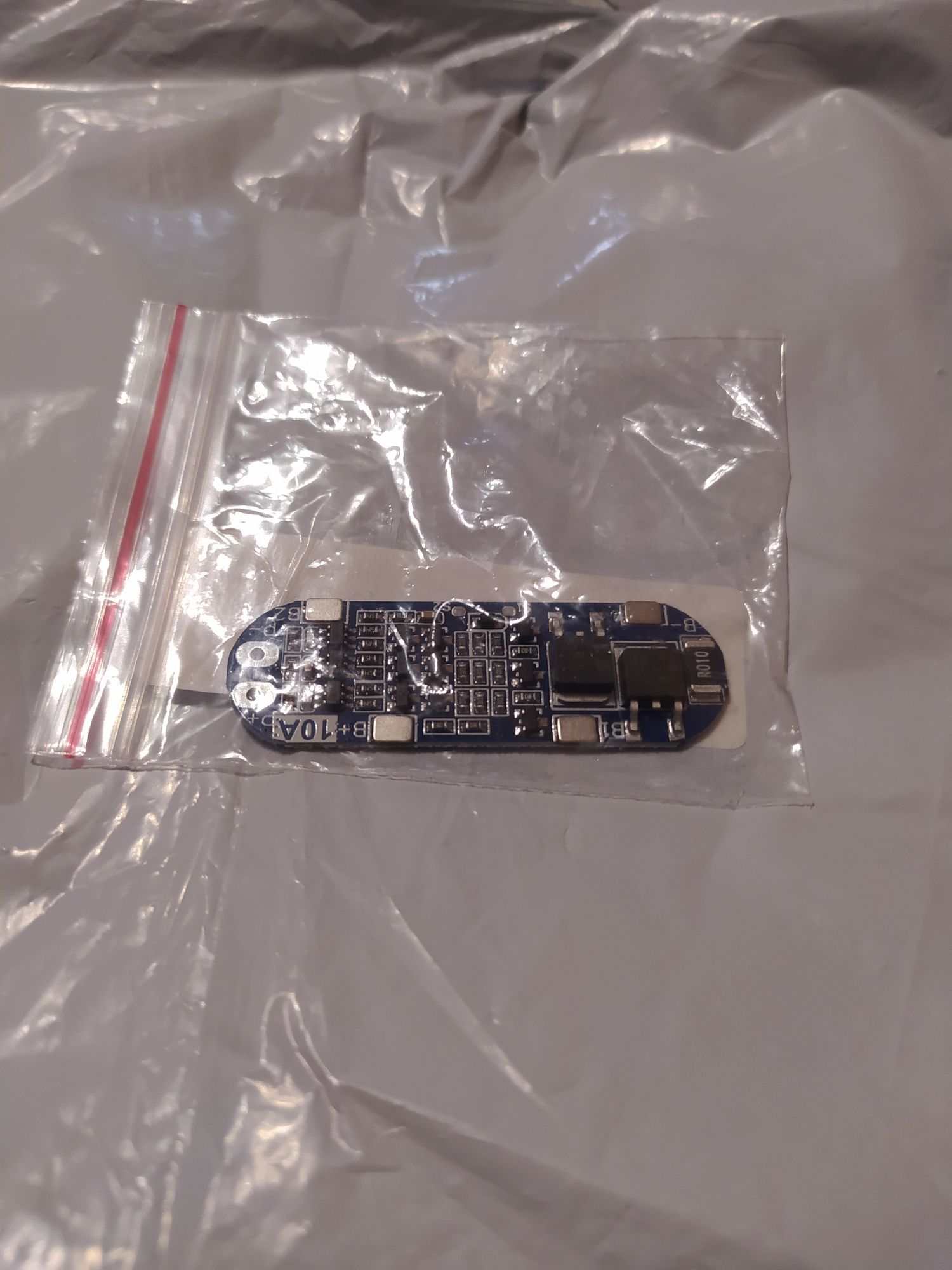

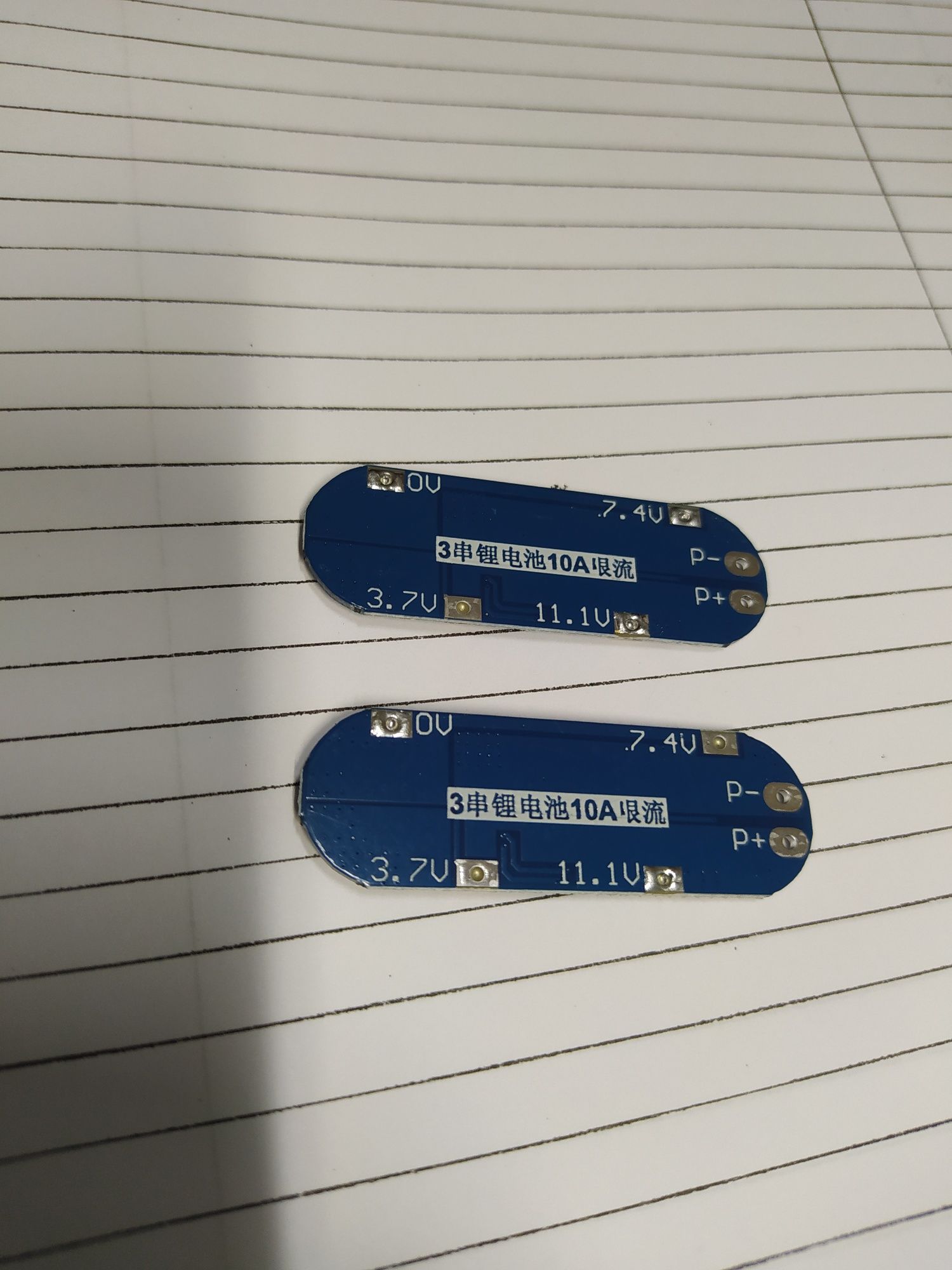

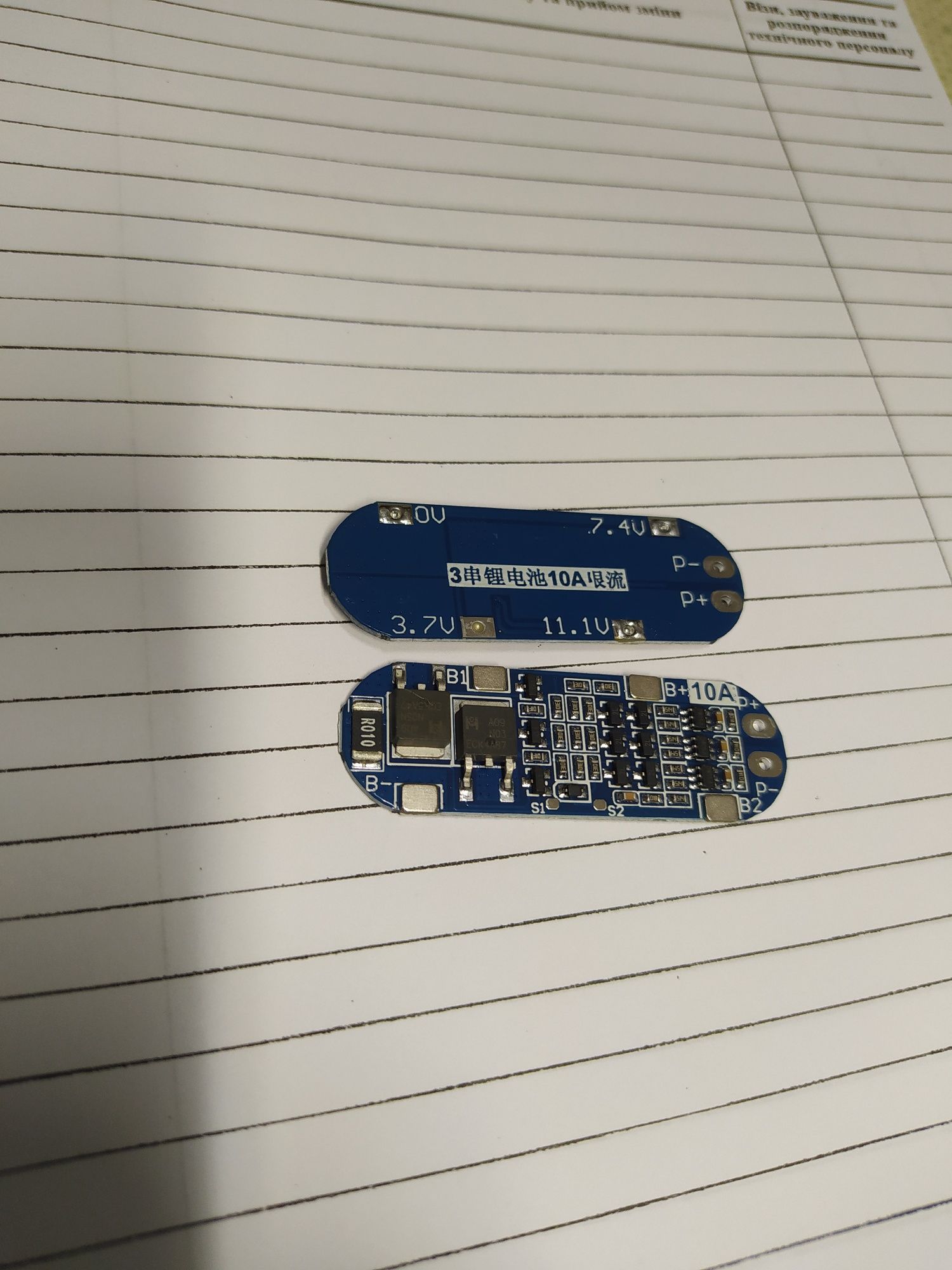

Плата захисту BMS 10А Li-lon 18650 10A. Плата захисту батареї BMS літій-іон Li-Ion 3S 12.6V 10A. (Battery Management System) - система управління батареєю, яка призначена для контролю стану акумуляторів і процесу заряду/розряду батареї.

До модуля HX-3S-JHA10 підключається одночасно три акумулятори (наприклад 18650) послідовно. Особливостями даного контролера заряду є: захист від короткого замикання і захист від переразряда і перезарядки. Максимальний робочий струм даного BMS контролера становить 8 А, пусковий струм може досягати 12 А, а струм спокою при цьому не перевищує 30 мкА. Відключення акумулятора відбувається при досягненні напруги 4,25 В, а розряду при зниженні напруги до 2,5 В.

При перевищенні максимально допустимого значення напруги живлення, контролер заряду активує режим «захисту». Для того щоб відновити роботу модуля, необхідно заново подати напругу на вхід плати BMS або почекати деякий час поки контролер заряд не відключить захист автоматично.

Напруга живлення модуля становить 12,6 В. Зверніть увагу, що даний модуль не є зарядним пристроєм. Плата відрізняється компактністю розмірів.

Технічні характеристики
U номінальне - 11,1В
U максимальне - 12,6В
U мінімальне - 8,25В
I робочий - 10A
I миттєвий - 12А
Розмір 53х17х2,7мм
