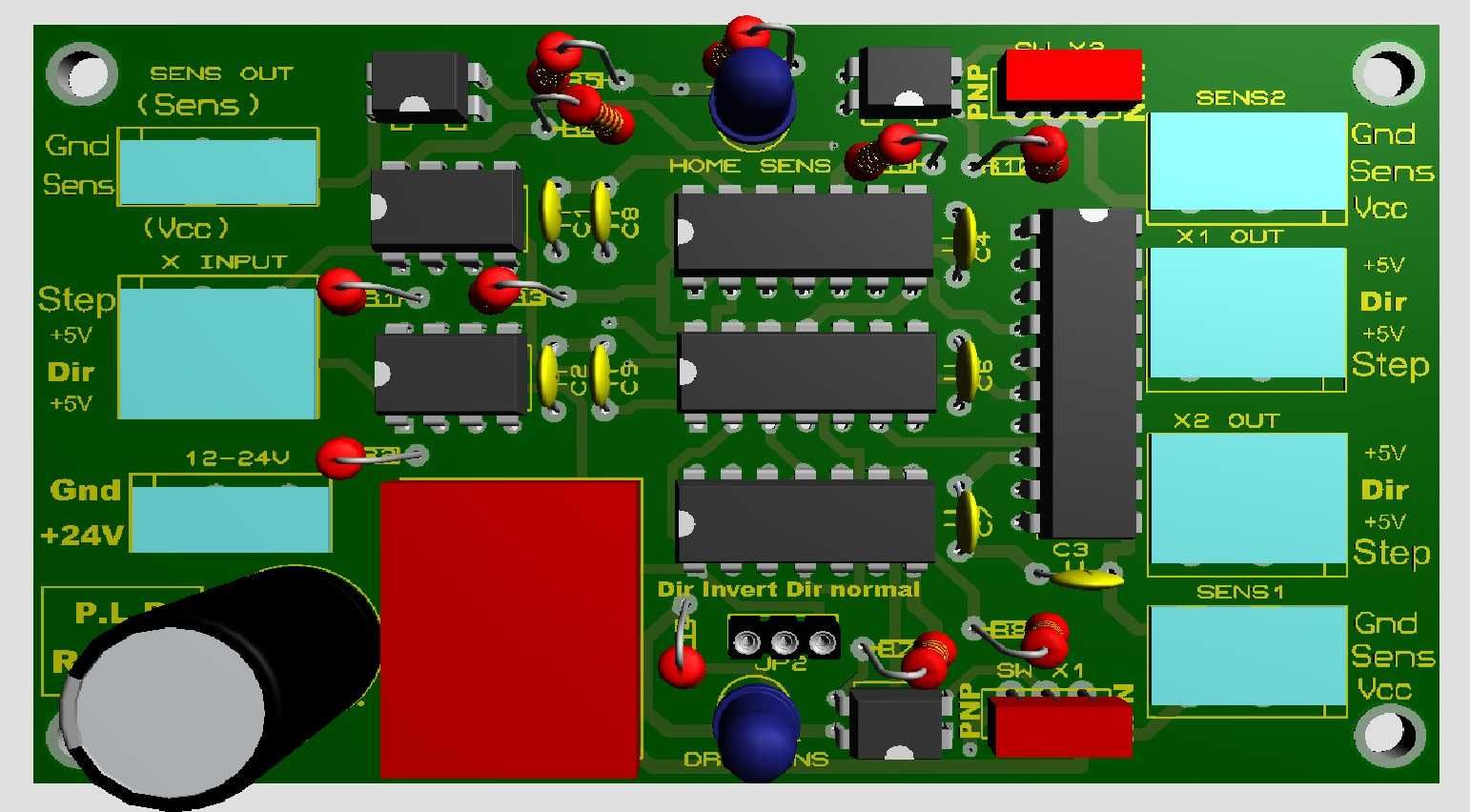

Плата вирівнювання порталу призначена для усунення перекосів
порталу ЧПУ верстата, у якого встановлені два крокові (серво) двигуни і два
кінцеві вимикачі типу NO (нормально відкриті), на одній з осей. Цю дію
плата виконує при поверненні верстата в домашнє положення за командою
HOME.

ПРИНЦИП ДІЇ

Плата відстежує сигнали, що подаються на крокові двигуни при будь-
яких діях на верстаті. Під час руху в положення машинного нуля, плата

дозволяє обертання двигунів до моменту спрацьовування одного з кінцевих
вимикачів на осі, на яку встановлена плата. При появі сигналу наїзду на
кінцевий вимикач, плата блокує сигнал руху на відповідному двигуні цієї осі
і продовжує рух другого двигуна до наїзду на другий кінцевий вимикач. Чим
приводить портал верстата ЧПУ у нормальне геометричне положення. Після
цієї операції плата знову дозволяє нормальне обертання обох двигунів на цій
осі.
Живлення плати 12-24 В.
Частота пропускання сигналу до 100 кГц.
