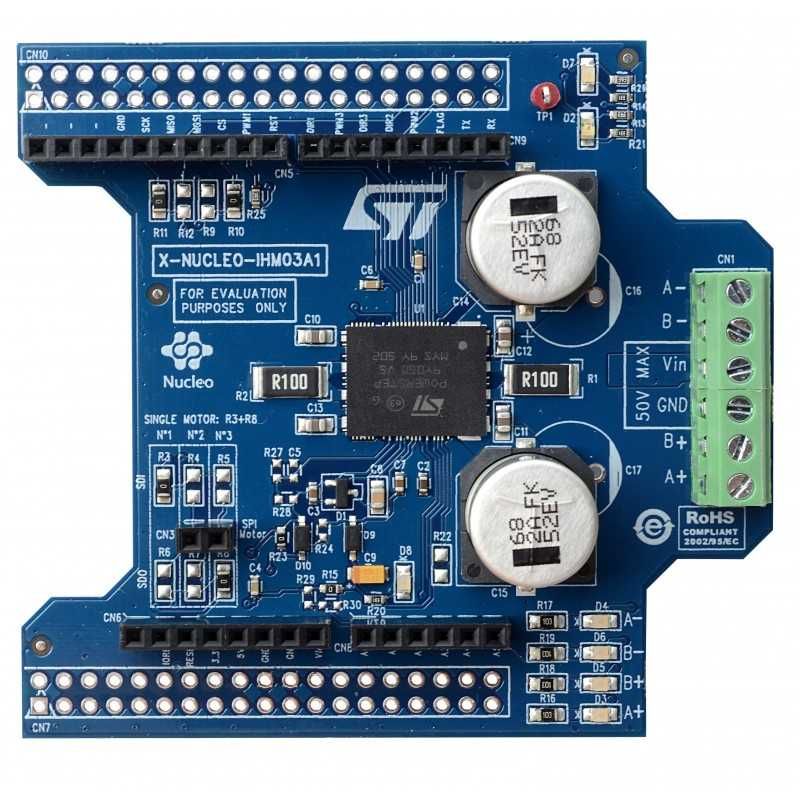

Плата розширення драйвера крокового двигуна X-NUCLEO-IHM03A1 для STM32 Nucleo, 10-85 В, 10 А, 1/128 кроку, захист від перегріву.

X-NUCLEO-IHM03A1 — це плата розширення драйвера крокового двигуна високої потужності на основі мікросхеми powerSTEP01. Це доступне та просте у використанні рішення для керування біполярним двигуном у проекті з використанням STM32 Nucleo. Плата має ряд запобіжників, які запобігають перегріву або перевищенню (встановленого) струму. Також можливе безсенсорне виявлення заблокованого вала двигуна. Плата X-NUCLEO-IHM03A1 сумісна з STM32 Nucleo і роз'ємом Arduino UNO R3.

Властивості
Інтегрований подвійний повний міст із низьким RDS (увімкнено)
Діапазон робочої напруги: від 10,5 В до 85 В
Максимальний фазний струм двигуна: 10 A RMS
Діоди індикатора несправності та справності живлення
;Можливість виконувати крок до 1/128
Програмований профіль швидкості та захист від перевантаження по струму
Безсенсорне виявлення зупинки двигуна
Конфігурована швидкість наростання напруги
Захист від перегріву
Сумісність з роз'ємом Arduino UNO R3
Сумісність із платами STM32 Nucleo
Можливість додавання додаткових модулів керування кроковим двигуном (до 2 додаткових модулів)
