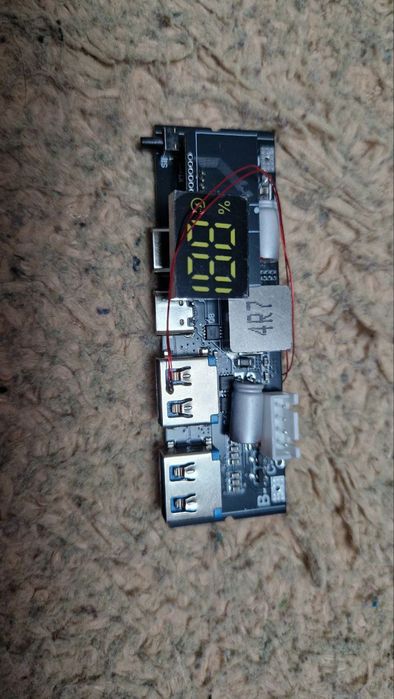

Продам плату поверравербанка 100вт разяд/розряд

(Плати, поки що,в дорозі, будуть з наступного року)

Повністю сумісним з QC, PD, PPS, SCP, VOOC та іншими протоколами швидкої зарядки, щоб задовольнити зарядку необхідних основних електронних пристроїв на ринку, щоб отримати дошку в руці, зарядку без хвилі!
Підтримка функції MRPT, можна підключити до сонячних панелей для зарядки
Ефективне автоматичне перемикання напруги підйому, не хвилюю про напругу акумулятора є надвисокою зарядкою поганого мобільного телефону, автоматичне перемикання режиму ШІМ та PSM для реалізації ефективної підйомної напруги.
Продукт підтримує різноманітні захисні механізми, перенапруга/перенапруга/коротке замикання/перегріву та інший захист, безпечне та інше безпечне використання
Не тільки вихідна швидкість заряджання, власне заряджання також швидкість, підтримка PD двостороннього швидкого заряджання, значно зменшена час самозарядки, покращення зручності використання
Фільтрація твердого конденсатора великої ємності, низький вихід пульсації, порт S також низькі 6-9 мВ, ефективний захист електронного обладнання
Розроблено для ентузіастів своїми руками, забезпечуючи чіткий макет і маркування схем, легко збирається та налаштовується, підходить для особливих налаштувань мобільних проектів, щоб задовольнити індивідуальні потреби

Підтримка PPS/PD3.1/UFCS/PE1.1/PE2.0/QC3+/QC3.0/QC2.0/AFC/FCP/SCP/SFCP Вихідний протокол Type-A1/Type-A2 Підтримка UFCS/PE1.1/PE2.0/QC3+/0C3.0/QC2.0/AFCP/FCP/SCP/SCP/SFCP/SFCP/SFCP

Інструкція до перемикачів:

Перемикач 1: Увімкніть, щоб встановити вихідну потужність 100 Вт, не перемикайте, щоб встановити іншу вихідну потужність.

Перемикач 2: Увімкніть, щоб встановити вихідну потужність 65 Вт, не перемикайте, щоб встановити іншу вихідну потужність.

Якщо вам потрібно встановити іншу потужність, перемикачі 1 та 2 потрібно перевести у положення ВИМКНЕНО, а резистор R20 замінити відповідним значенням опору потужності. Існує таблиця значень опору для кожної потужності.

Перемикач 3: Увімкніть, щоб встановити вхідну потужність 100 Вт, не перемикайте, щоб встановити іншу вихідну потужність.

Перемикач 4: Увімкніть, щоб встановити вхідну потужність 65 Вт, не перемикайте, щоб встановити іншу вихідну потужність

Якщо потрібно встановити іншу потужність, потрібно перевести перемикачі 1 та 2 у положення «ВИМК.», а резистор R21 замінити на відповідне значення опору потужності. Існує таблиця значень опору для кожної потужності
Перемикач 5: Увімкніть, щоб встановити напругу акумулятора 3,65 В, а не 4,2 В. Якщо потрібні інші напруги, перемикач 3 має бути в положенні ВИМКНЕНО, а резистор R16 слід замінити на резистор, що відповідає напрузі. Вище наведено таблицю значень резисторів для кожної напруги.

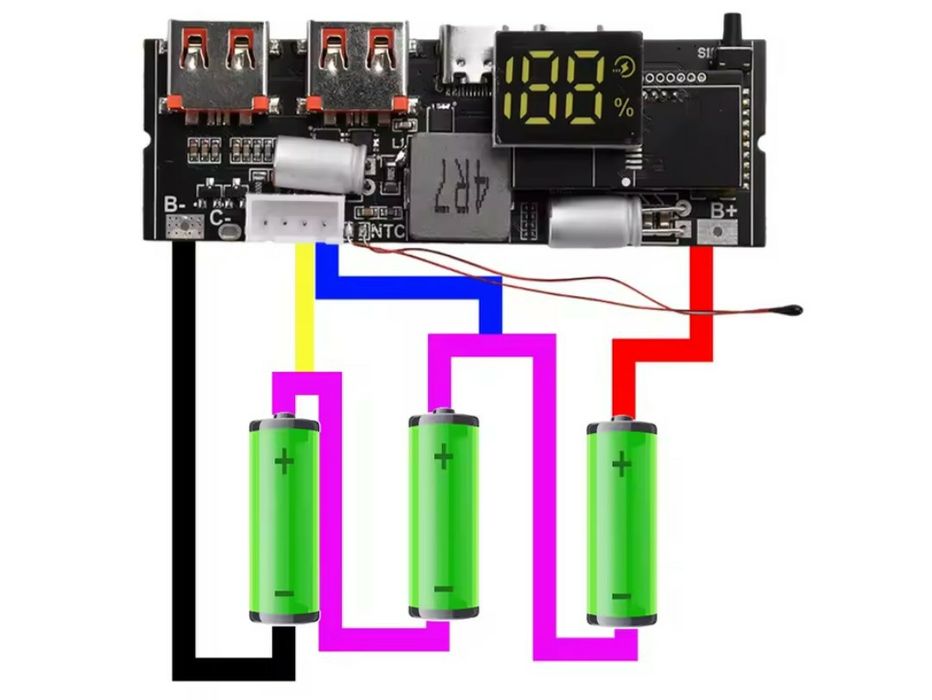

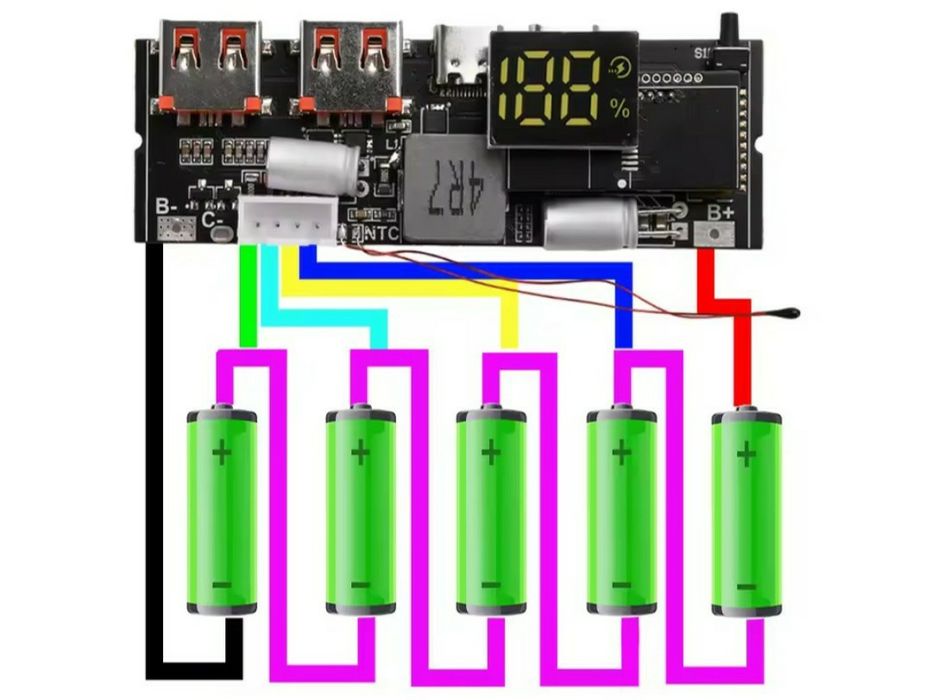

Перемикач 6: Увімкніть, щоб встановити кількість акумуляторів (серій) на головній платі керування на 5.

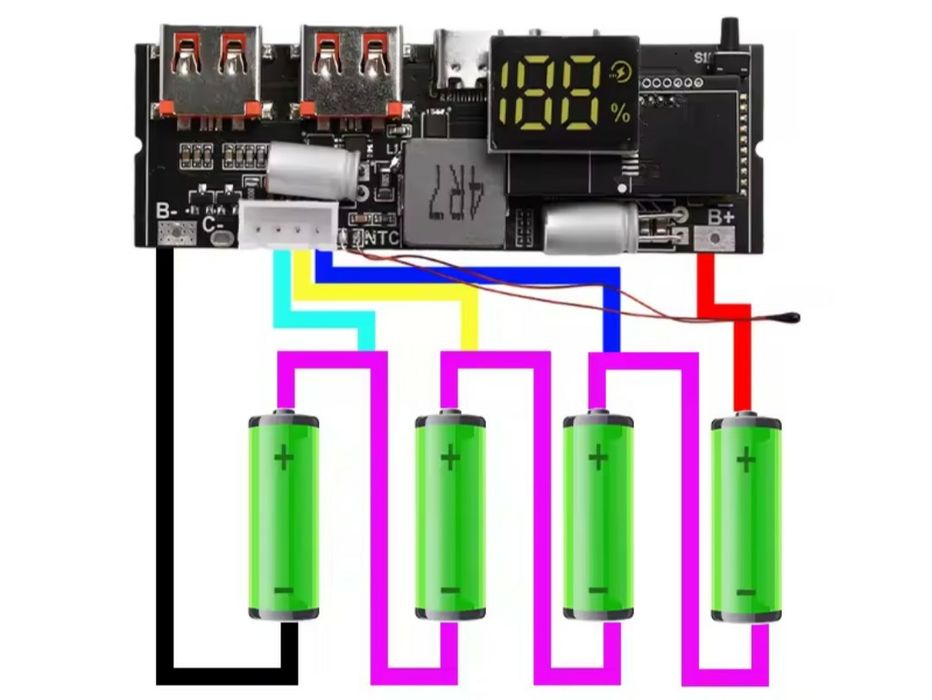

Перемикач 7: Увімкніть, щоб встановити кількість акумуляторів на головній платі керування (кількість ліній) на 4

Перемикач 8: Увімкніть, щоб встановити кількість секцій батарей (ланцюжків) головної плати керування на 3. Необхідно встановити кількість ланцюжків батарей, наприклад, 2 ланцюжки. Перемикачі 6, 7, 8 можна перевести в положення ВИМК. Якщо потрібно встановити 6 або 7 ланцюжків, потрібно одночасно перевести перемикачі 6, 7, 8 у положення ВИМК. Резистор R27 можна замінити на 6 або 7 ланцюжків відповідно. Вище наведено таблицю резисторів для кількості ланцюжків батарей.

Перемикачі 6, 7, 8 встановлюють кількість ланцюжків батарей материнської плати, перемикачі 9, 10 встановлюють кількість ланцюжків батарей плати захисту. Без плати захисту перемикачі 9 та 10 можна ігнорувати. За замовчуванням материнська плата має інтегровану плату захисту.

Перемикач 9: Увімкніть, щоб встановити кількість батарей плати захисту (кількість ланцюжків)

Перемикач 10: Увімкніть перемикач, щоб встановити кількість батарей у платі захисту (кількість ліній) на 4. Перемикачі 9 та 10 знаходяться у положенні ВИМК., щоб встановити кількість секцій батарей (ліній) плати захисту на 5.

Якщо перемикач 9 знаходиться у положенні ВВІМК., він призначений для встановлення 3 ліній, і перемикач 10 не може бути увімкненим у цей час. Якщо потрібно 4 лінії, перемикач 10 встановлюється у положення ВВІМК., і перемикач 9 не може бути увімкненим у цей час. Якщо потрібно 5 ліній, просто переведіть перемикачі 9 та 10 у положення ВИМК. Зверніть увагу, що перемикачі 9 та 10 не можуть бути увімкненими одночасно
