За допомогою данної плати, Транзистор тестера від Маркуса, ви зможете самі зібрати цей відомий тестер компенентів. На платі підписані всі компоненти, але зверніть увагу що резастори 680 Ом і 470 кОм повинні бути з похибкою 1%. Данний пристрій зроблений на базі відомого контролера ATMEGA328P-AU і екрану OLED 0,96" на контролері SSD1306, що дає можливість виводити красиві піктограми компонентів при малих габаритах.
Розміри плати дуже компактні 28х40 мм. для живлення прибору необхідно 5 вольт. В данній платі було відмовленно від роз'єму юсб, для того щоб можна було використати модуль підвищення і зарядки акумулятора. Даний прибор став набагато компактнішим і мобільним.
Данна плата підійде як для навчання паяти смд компоненти так і для тих хто давно хотів собі данний тестер компонентів. Збірка данно тестера, з цією платою, займає біля однієї години не поспішаючи.

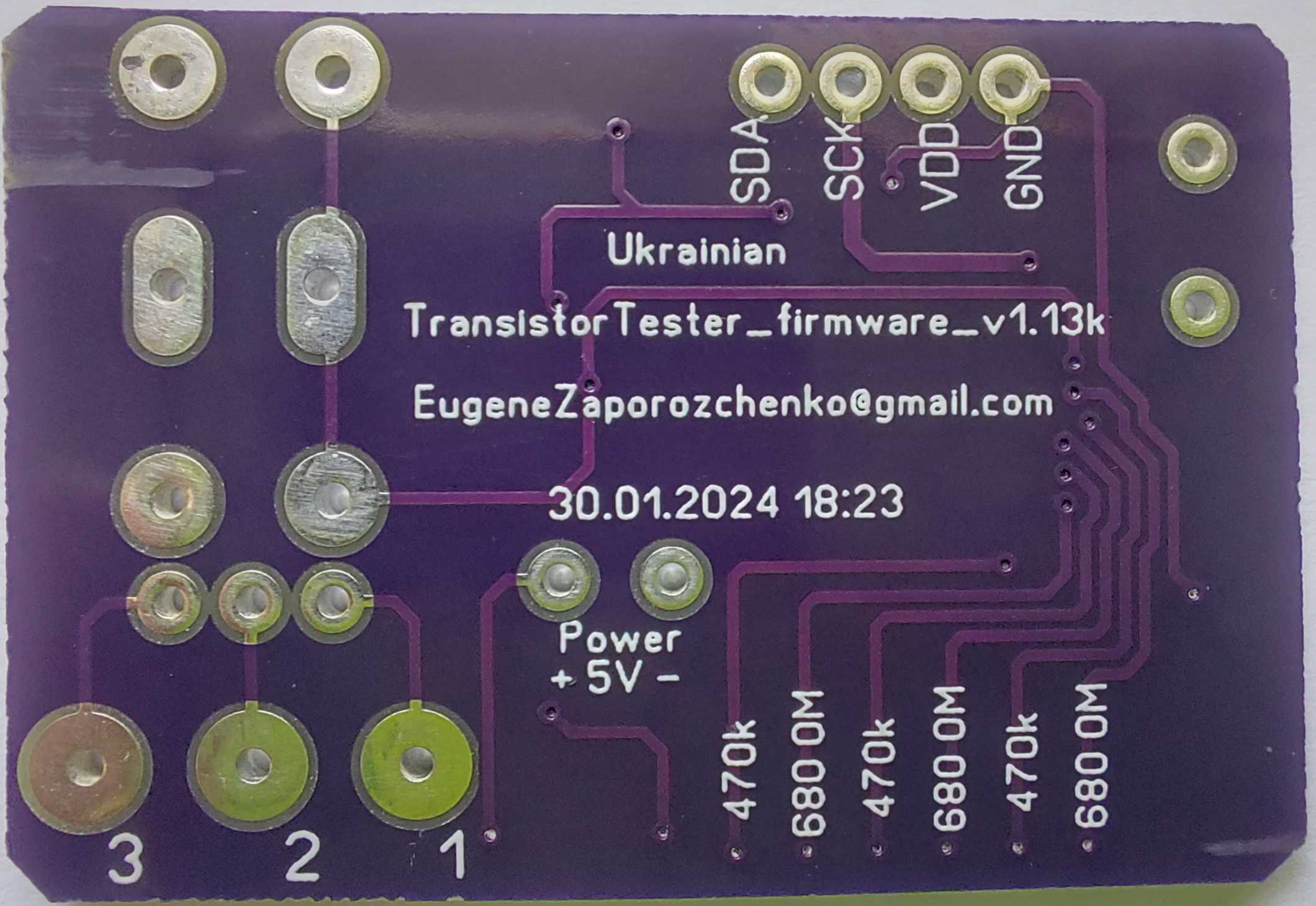

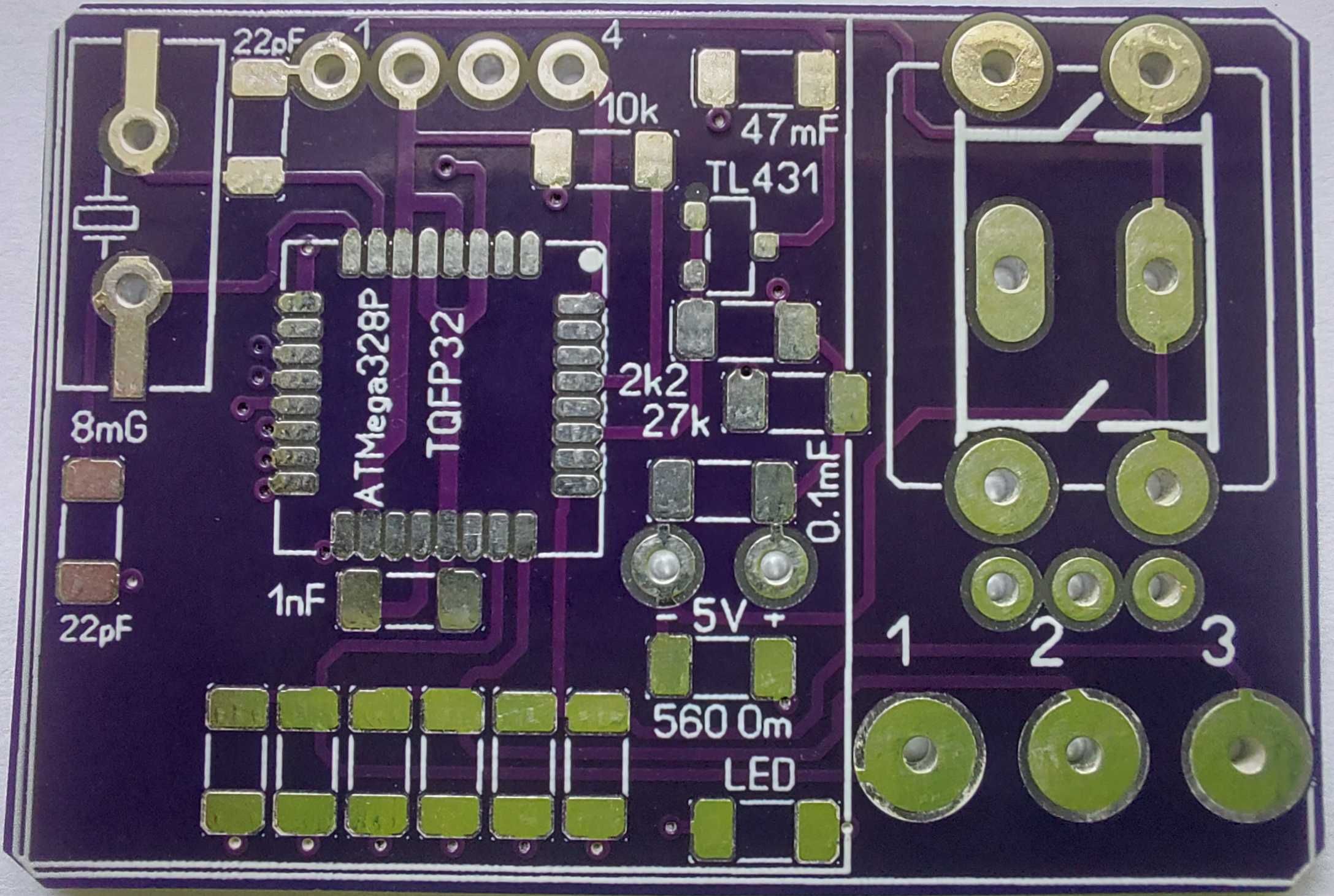

Плата продається без компонентів (Фото 1,2)
Вся документація і вибір прошивок:
(github.com/madires/Transistortester-Warehouse/tree/master)
(mikrocontroller.net/articles/AVR-Transistortester)
(vrtp.ru/index.php?showtopic=26994&st=0&#entry677606
avrtester.tode.cz/upload/ttester_ru.pdf)

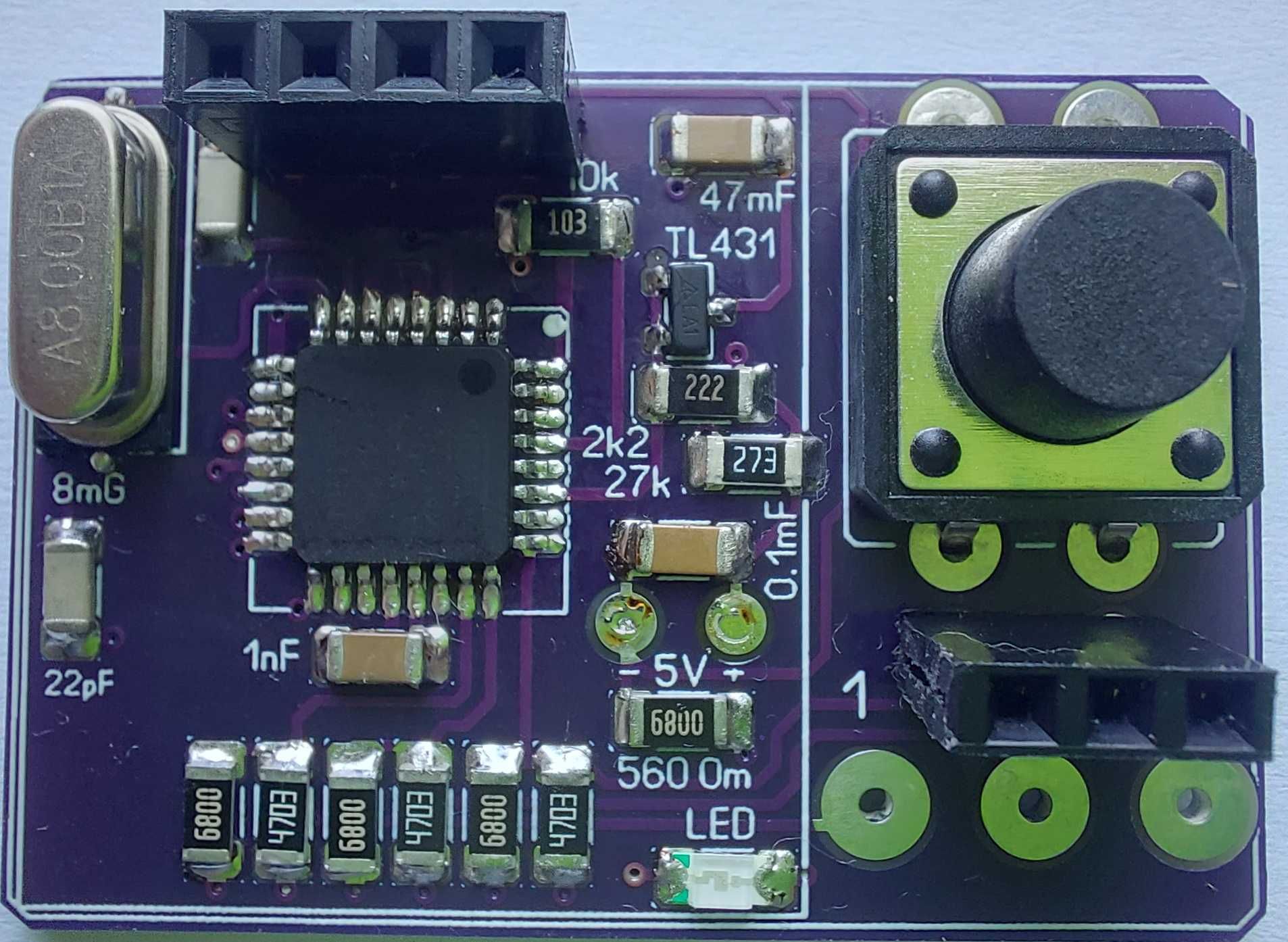

З'явилась можливість доокомпанувати деякими елементами.
Тому можу запропонувати укомплектувати:
Кварц - 1 шт.
20pF (1206) - 2 шт.
TL431 (SOT-23) - 1 шт.
470 кОm (1206) - 3 шт.
680 Ом (1206) - 4 шт.
2,2 кОм (1206) - 1 шт.
27 кОм (1206) - 1 шт.
10 кОм (1206) - 1 шт.
102 nF (1206) - 1 шт.
Кнопка 12х12. - 1 шт.
LED (1206) - 1 шт.
Ціна доукомплектування +30 грн.

Якщо замовляєте ОЛХ доставкою, то +35 грн до суми. Не забувайте.
