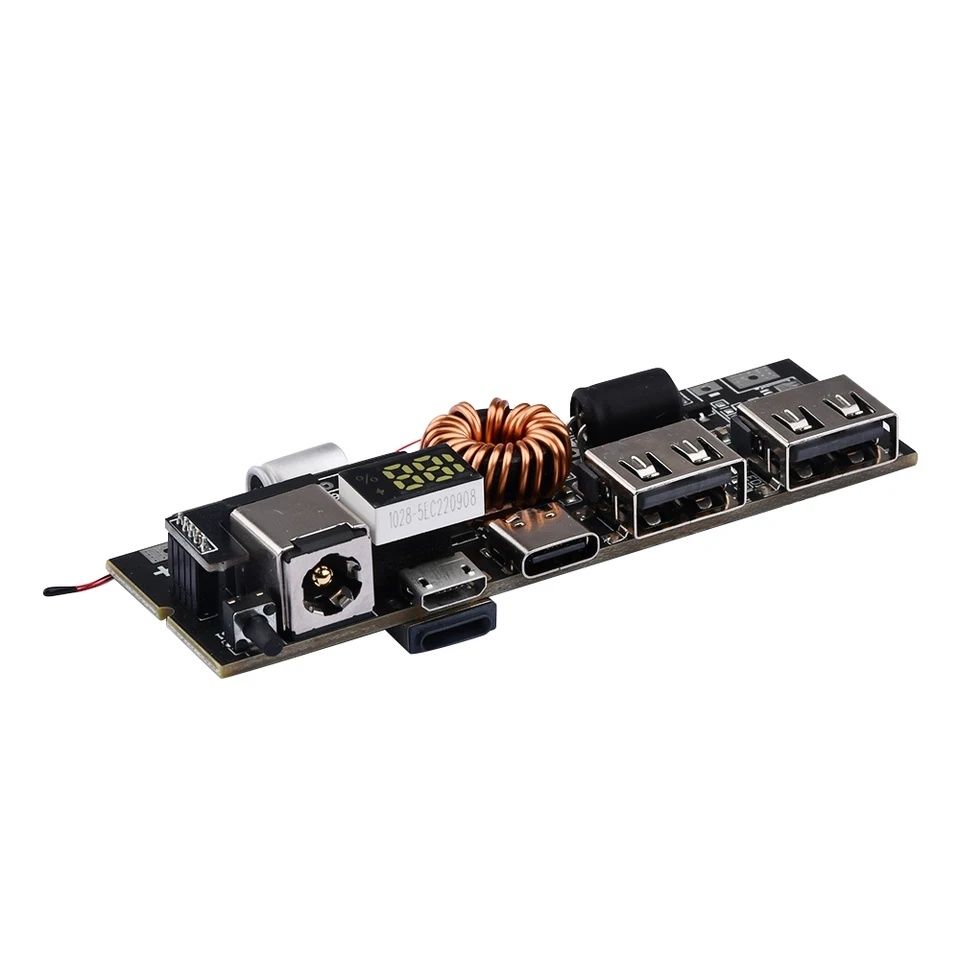

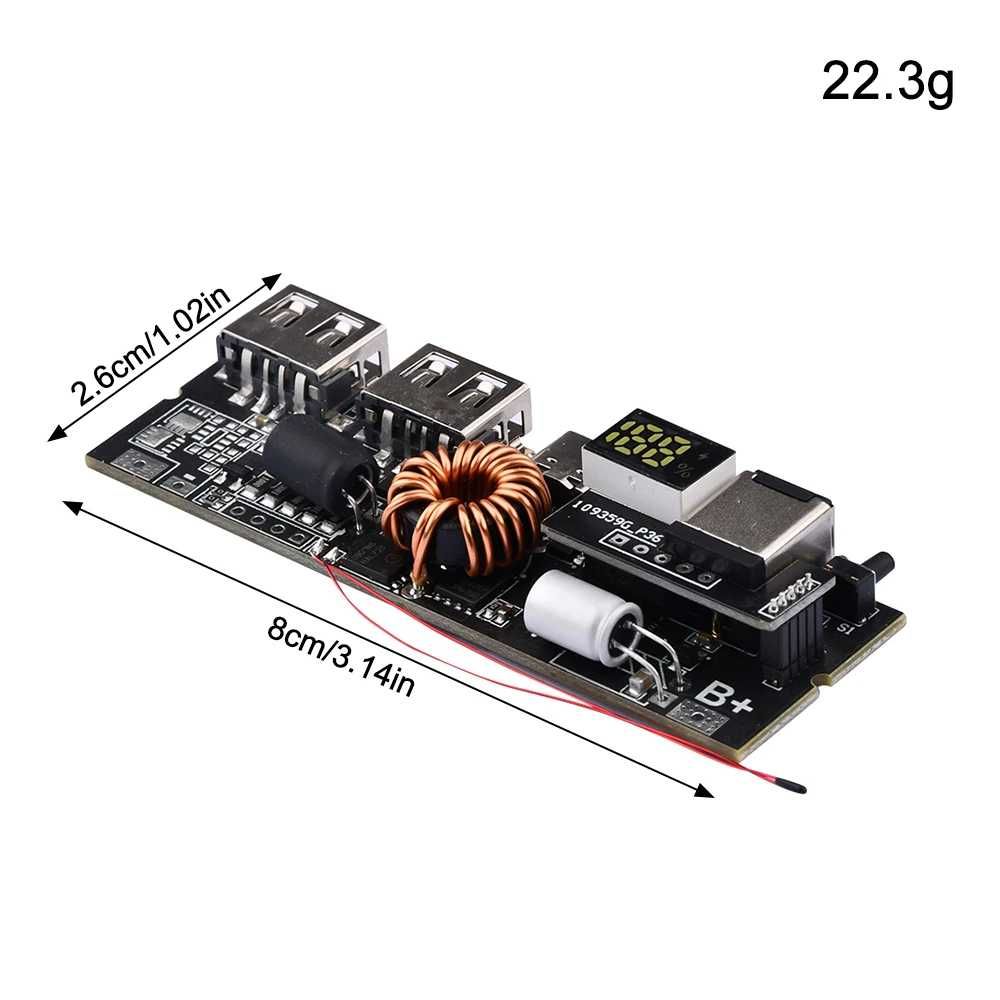

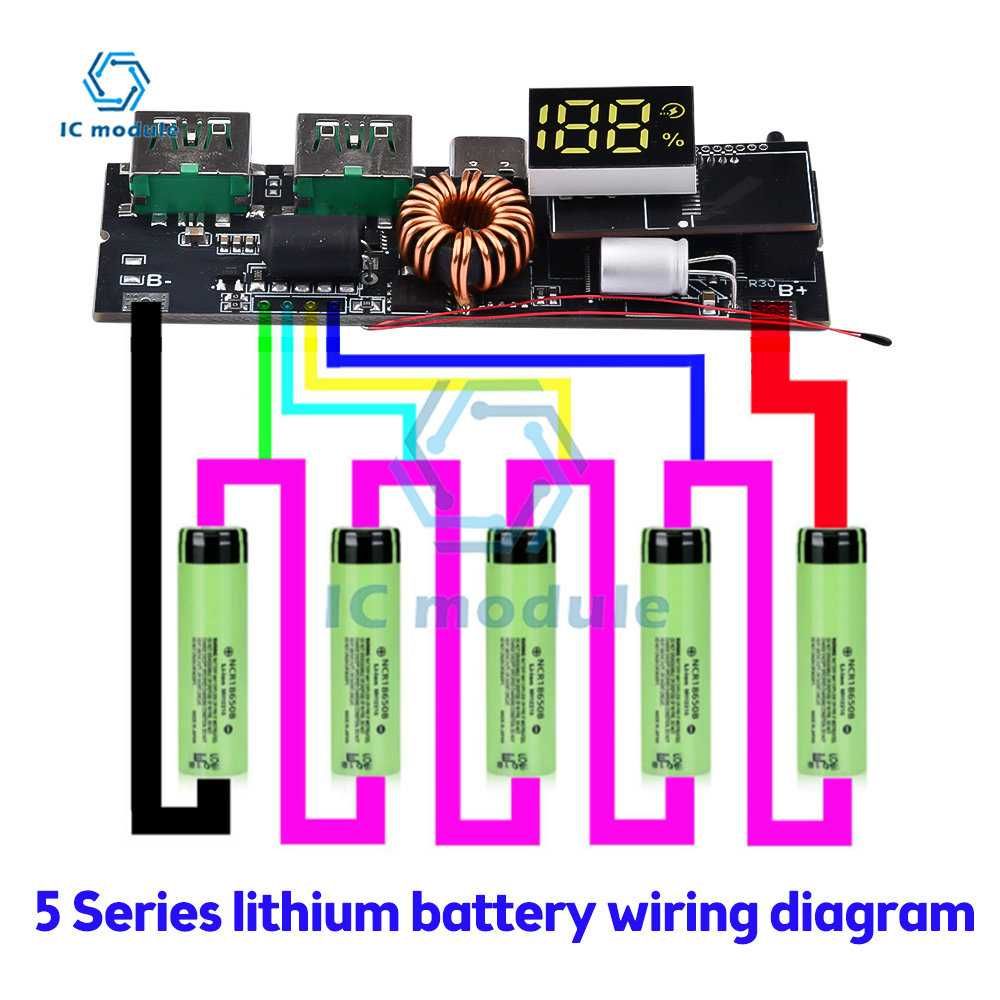

Характеристики: дана плата призначена для збору потужних павербанків на 5S збірка (длятого щоб працювало іншою кількістю послідовних елементів 3, 4 або 5s слід змінювати розташування резисторів), плата оснащена вбудованою BMS, заряд/розряд потужныстю до 100ват ( цього достатньо для живлення потужного ноутбука. Плати є в 2х варіантах виконання на ваш вибір. Додатково в наявності акумулятори18650 з ємністю до 2800ah( що не були у використанні). На ваш запит можлива збірка павербанку на основі цієї плати з додаванням додаткових портів та функцій

Багатоінтерфейсна конструкція з 4 портами USB, Type-C, Type-A1, Type-A2, liting

Простий у використанні та широкий спектр застосування

Висока ефективність, висока точність, висока надійність

Портативний модуль Power Bank

Цифровий екран

Параметри продукту:

Тип акумулятора: літій-полімерний, лытій іон li-ion, літій залізо фосфат lifepo4

Максимальна вихідна потужність: 100W

Материнська плата стандартно має 4 порти USB Type-C, Type-A1, Type-A2.

Type-C підтримує вхід швидкої зарядки AFC/FCP/SCP/voOC/PD3.0/PD2.0.

Підтримка швидкого заряджання PPS/PD3.0/PD2.0/AFC/FCP/QC3+/QC3.0/QC2.0/SCP.

Type-A1/Type-A2 підтримує вихід швидкої зарядки AFC/FCPvoOC/QC3+/QC3.0/QC2.0/SCP.

Type-C підтримує двонаправлену швидку зарядку.

Підтримка входу: напруга 5В/9В/12В/15В/20В.

Підтримка виходу PPS: 3,3 В-21 В/3 А.

Підтримка виходу PD3.0/PD2.0: 5V3A/9V3A/12V3A/15V3A/20V5A. (Type-C2 підтримує лише 60 Вт)

Підтримка виходу QC2.0: 5V3A/9V3A/12V3A.

Підтримка QC3.0: вихідна напруга 5 В-12 В, 200 мВ/крок.

Підтримка виходу AFC: 5V3A/9V2A/12V2A.

Підтримка входу: напруга 5В/9В/12В.

Підтримка виходу FCP: 5V3A/9V2A/12V1.5A.

Підтримка входу: напруга 5В/9В/12В.

Підтримка виходу SCP: 5V4.5A, 10V2.2A.

Підтримка входу: 5.5V3A.

Підтримка виходу VOOC: 5 В при 4 А.

Підтримка портів Type-A1/Type-A2/Type-C для зовнішньої розрядки одночасно.

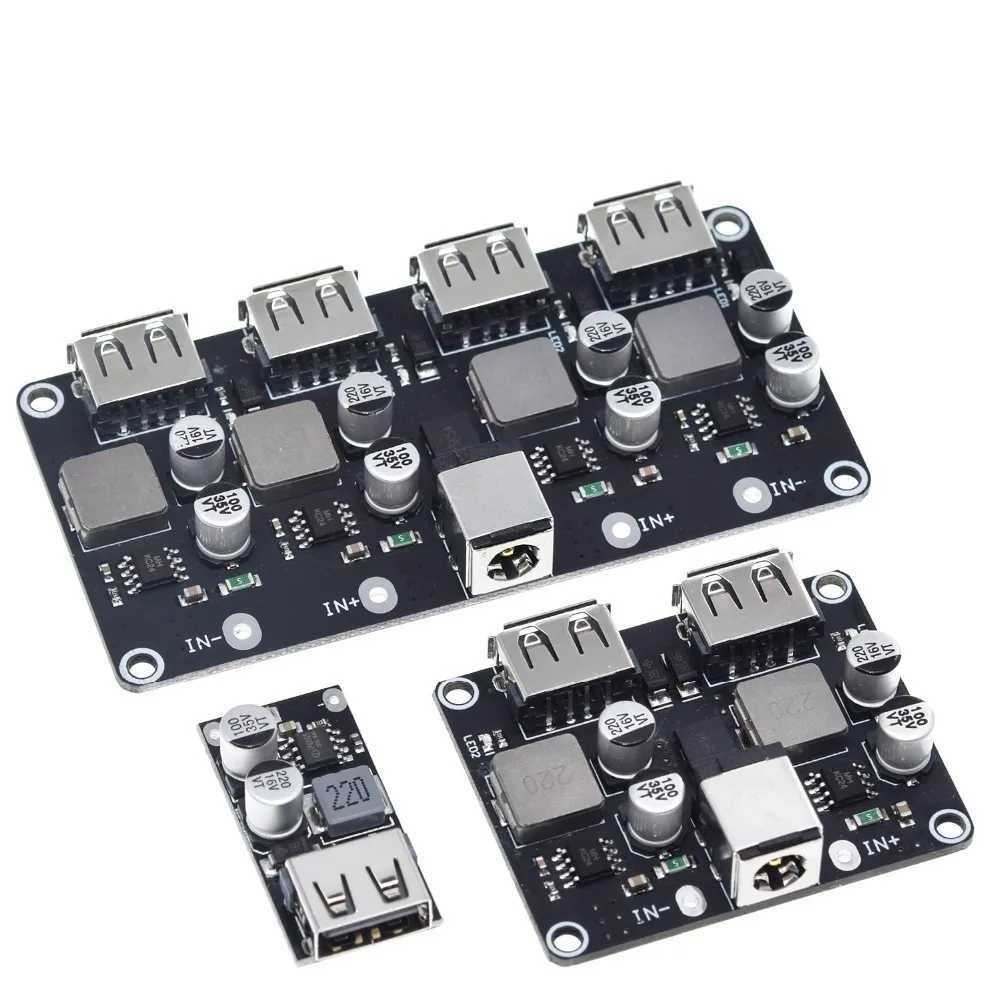

Плата №2 на 4 порти USB ціна 250 гривень (фото №4)
Діапазон вхідної напруги: 6В-32В
Вихідна напруга: стандартна 5 В, автоматично регулюється між 3-12 В після активації швидкої зарядки
Вихідна потужність: до 24 Вт (5 В/3,4 А, 9 В/2,5 А, 12 В/2 А тощо)
· Функція компенсації кабелю вихідної напруги
Ефективність перетворення: 90%-97%
· Підтримка декількох протоколів швидкої зарядки
· Захист від перенапруги та зниження напруги на вході
· Захист від перевантаження по струму
· Вихідний захист від перевантаження по струму, короткого замикання
· Захист від перегріву
· Підтримка протоколу DCP, протоколу BC1.2, Apple, Samsung
· Підтримка Huawei Fast Charge Protocol FCP/SCP
· Підтримка Huawei Fast Charge Protocol AFC
· Підтримка протоколу швидкої зарядки Spreadtrum SFCP
· Підтримка Qualcomm QC2.0 і 3.0
· Підтримка MTK PE1.1/PE2.0

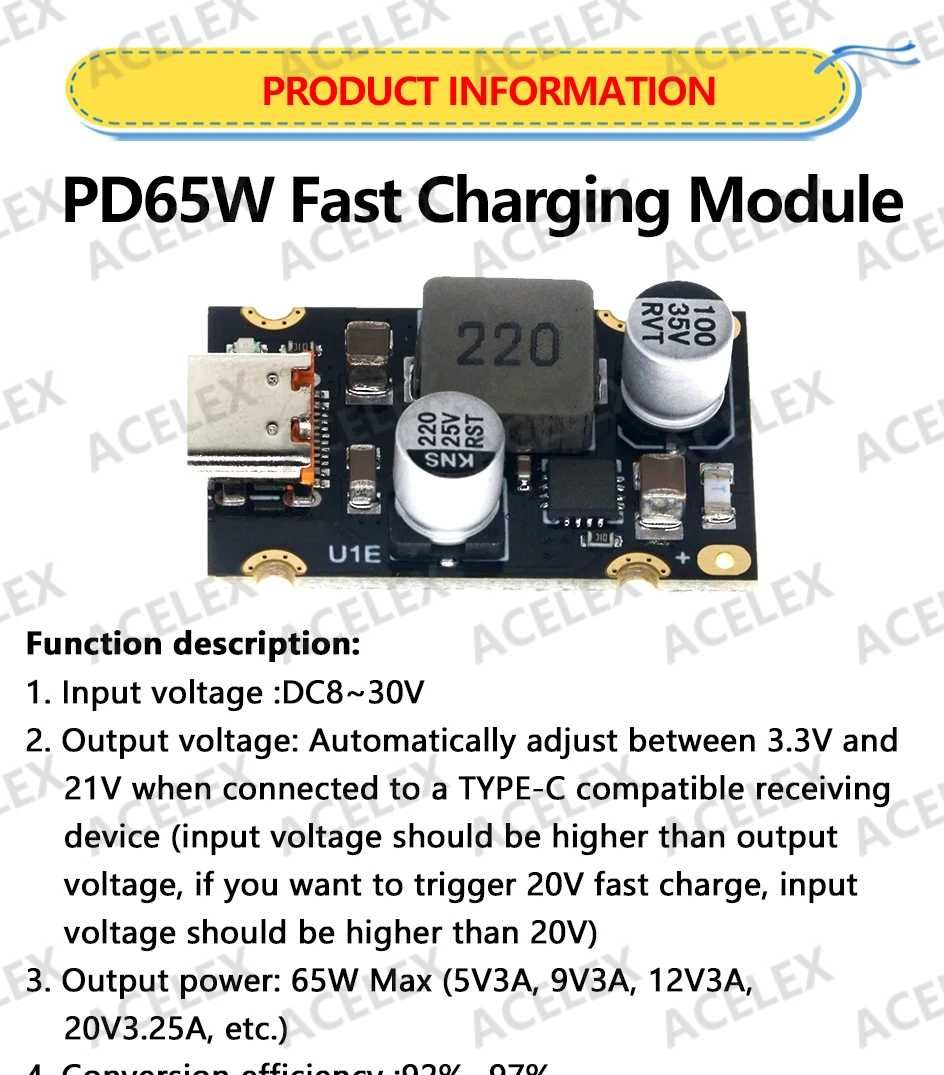

Плата №3 на 1 порт Type-C ціна 120 гривень (фото №5)
Особливості продукту:

Підтримує PD3.1 (PPS), QC3.0 і SCP

З функцією захисту, захист від перевищення та зниження напруги на вході, захист від перевантаження по струму на вході, захист від перевантаження по струму на виході, захист від перегріву

Максимальний вихід 20 В 3,25 А

Вхід 8 ~ 30 В (тільки понижуючий)

Модель DC поділяється на 5521 і 5525 двох типів, 5521: зовнішній діаметр 5,5 мм, внутрішній діаметр 2,1 мм; 5525: зовнішній діаметр 5,5 мм, внутрішній діаметр 2,5 мм.

Вхідна напруга: DC 8 ~ 30 В

Вихідна напруга: автоматично регулюється до 3,3 В ~ 21 В при підключенні до приймального пристрою, сумісного з TYPE-C (вхідна напруга має бути вищою за вихідну, якщо ви бажаєте швидку зарядку 20 В, вхідна напруга має бути вищою за 20 В)

Вихідна потужність: Макс. 65 Вт (5V3A, 9V3A, 12V3A, 20V3.25A тощо)

Максимальний вихід: 20 В 3,25 А

Ефективність перетворення: 92% ~ 97%

Пульсації вихідної напруги: 200 мВ

Струм холостого ходу: 3 мА

Захист вхідної перенапруги та зниженої напруги

Вхідний захист від перевантаження по струму

Захист вихідного струму від короткого замикання

Захист від перегріву для всієї машини

Підтримувані протоколи зарядки: PD3.1 (PPS), QC3.0, SCP

Стандартна модель: 32 × 20 × 10 мм (за винятком C-розетки, що виступає на 1 мм)

З сидінням постійного струму: 44 × 20 × 10 мм (без урахування виступаючого 1 мм C-розетки)
Підтримувані протоколи зарядки:
BC1.2, протокол Apple

Qualcomm QC2.0 і QC3.0

Протокол Huawei Fast Charge FCP і SCP

Угода про швидке заряджання Samsung AFC

MTK PE + 1.1 і MTK PE + 2.0

Протокол виведення PD2.0/PD3.1(PPS).

Застосування продукту: усі види трансформації джерела живлення, вихід швидкої зарядки
