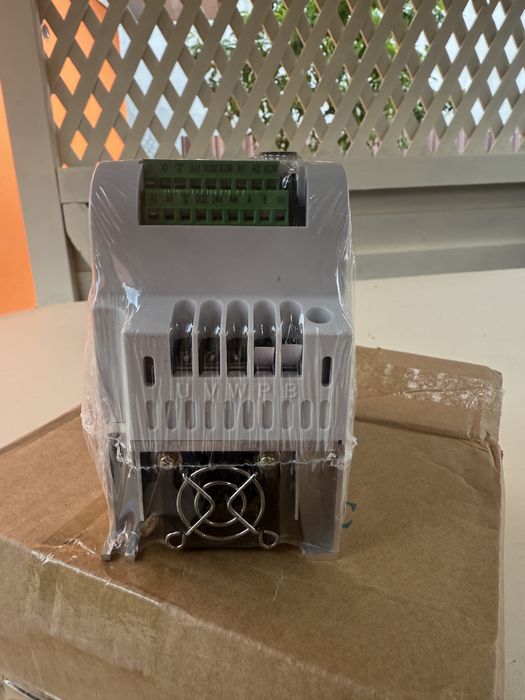

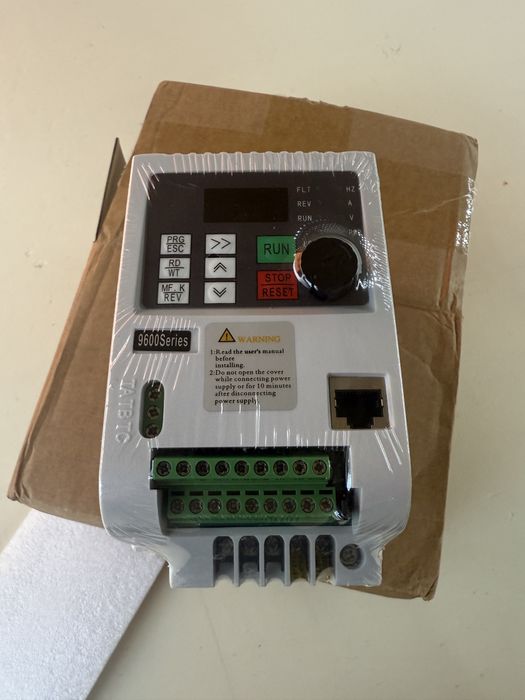

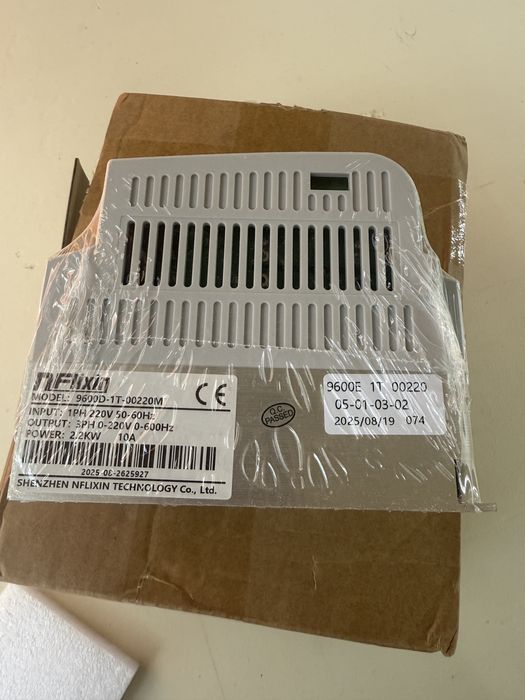

Перетворювач частоти 2,2 квт 1ph220/3ph220 векторний nflexin "9600D-1T-00220M" частотник

Опис
Частотний перетворювач векторного типу "9600D-1T-00220M" можна під'єднати двигун на 20-30% менше потужності частотника 1.5 кВт — 1.75 кВт.
Один із найбільш компактних за розмірами перетворювач на цей момент. Є багато відеороликів для його під'єднання й налаштувань в інтернеті.

Вхід 220 у вихід 3*220 в. Дає змогу під'єднати асинхронний двигун 220 у мережі 220 без втрати потужності. Та ще й керувати частотою обертання й реверсом + захист двигуна від перевантажень, до 25 різновидів захистів
Обмотки двигуна потрібно перемкнути зі "зірки" в "трикутник".

1. Вперед, назад, запуск і зупинка, керовані панеллю або зовнішніми терміналами.
2. Відрегулюйте швидкість за допомогою потенціометра на панелі або зовнішнього потенціометра.
3. Вбудований гальмівний блок (для під'єднання гальмівного опору).
4. Функція PID (подання води постійного тиску).
5. Багатоетапний біг.
6. Протокол зв'язку RS485 за допомогою ПЛК.
7. Векторне керування, низька частота, високий крутний момент.
8. Додаткова зовнішня панель керування (не входить до комплекту).
9. Захист від перевантаження.

Під час настроювання частотного перетворювача для роботи з насосом, особливо важливо звернути увагу на такі параметри:
1. Параметри двигуна насоса:
* Номінальна потужність двигуна: Це значення має відповідати потужності насоса, щоб перетворювач міг забезпечити необхідну енергію.
* Номінальний струм двигуна: Перетворювач має бути налаштований на номінальний струм двигуна, щоб уникнути перевантаження.
* Номінальна напруга двигуна: Встановлення правильної напруги гарантує коректну роботу двигуна.
* Номінальна частота двигуна: Зазвичай це 50 або 60 Гц.
2. Параметри керування:
* Режим керування: Для насосів часто використовується режим ПІД-регулювання (пропорціонально-інтегрально-диференціальне регулювання), який дає змогу підтримувати стабільний тиск у системі.
* Частотний діапазон: Встановлення мінімальної та максимальної частоти дає змогу обмежити діапазон роботи насоса та уникнути його роботи на неоптимальних режимах.
* Час розгону та гальмування: Ці параметри впливають на плавність пуску та зупинки насоса, що дає змогу уникнути гідроударів.
3. Параметри захисту:
* Захист від перевантаження: Запобігає пошкодженню двигуна та перетворювача у разі перевищення допустимого струму.
* Захист від перенапруги: Захищає від пошкоджень під час стрибків напруги в мережі.
* Захист від короткого замикання: Вимикає перетворювач у разі короткого замикання в ланцюги двигуна.
* Захист від сухого ходу: (якщо передбачено) вимикає двигун, якщо немає води в системі, що запобігає пошкодженню насоса.
4. Параметри датчиків:
* Тип датчика тиску: Встановлення типу датчика дає змогу перетворювачу коректно обробляти його сигнал.
* Діапазон датчика тиску: Встановлення діапазону датчика дає змогу перетворювачу коректно інтерпретувати його показання.
* Параметри ПІД-регулювання: Налаштування пропорційного, інтегрального та диференціального коефіцієнтів дає змогу оптимізувати роботу насоса залежно від показань датчика тиску.
5. Додаткові параметри:
* Режим сну: Дає змогу знизити енергоспоживання насоса, якщо немає споживання води.
* Режим підтримки тиску: Дає змогу підтримувати заданий тиск у системі.
Під час настроювання частотного перетворювача для насоса, важливо враховувати особливості конкретної системи та рекомендації виробника обладнання.
Розгляньмо докладно кожен параметр групи PA, що належить до ПІД-керування процесом у частотному перетворювачі, і розберемося, як їх налаштувати для роботи з насосом і датчиком тиску.Загальні поняття: * ПІД-регулятор: * Це система керування зі зворотним зв'язком, яка дає змогу підтримувати задане значення параметра (наприклад, тиск). Він коригує вихідний сигнал (швидкість насоса) на основі різниці між заданим і виміряним значеннями.Параметри: * PA-00: Джерело настроювання PID: * Визначає, звідки береться задане значення тиску. * 0: PA-01: Задане значення задається вручну в параметрі PA-01. * 1: стандарт AI1: Задане значення береться з аналогового входу AI1 (наприклад, від датчика тиску). * Під час налаштування з датчиком тиску: Виберіть 1. * PA-01: Цифрове настроювання PID: * Задає задане значення тиску, якщо в PA-00 вибране 0. * Під час настроювання з датчиком тиску: Не використовується. * PA-2002: Джерело зворотного зв'язку PID: * Визначає, звідки береться сигнал зворотного зв'язку (виміряний тиск). * 0: стандарт AI1: Сигнал береться з аналогового входу AI1 (наприклад, від датчика тиску). * Під час налаштування з датчиком тиску: Виберіть 0. * PA-2003: Напрямок дії PID: * Визначає, як регулятор реагує на відхилення тиску. * 0: діями вперед: У разі падіння тиску швидкість насоса збільшується. * 1: Зворотний рух: У разі падіння тиску швидкість насоса зменшується. * Для насоса: виберіть 0. * PA-2004: Діапазон зворотного зв'язку: * Задає діапазон вимірювань датчика тиску. * Встановіть значення, що відповідає діапазону вашого датчика. * PA-2005: Пропорційне посилення Kp1: * Визначає, наскільки швидко насос реагує на зміну тиску. * Збільшення значення робить реакцію швидшою, але може викликати коливання. * Почніть із невеликого значення й поступово збільшуйте. * PA-2006: Час інтегровання Ti1: * Усуває статичну помилку тиску. * Зменшення значення прискорює усунення помилки, але може викликати нестабільність. * Почніть із великого значення й поступово зменшуйте. * PA-2007: Тривалість Td1: * Зменшує коливання тиску. * Збільшення значення стабілізує систему, але може уповільнити реакцію. * Почніть з 0 і поступово збільшуйте. * PA-2008: Частота зрізу зворотної дії PID: * Обмежує частоту, на якій регулятор реагує на зміни. * Зазвичай не вимагає налаштування. * PA-2009: Межі відхилення PID: * Обмежує максимальне відхилення тиску, яке може бути компенсоване. * Встановіть значення, що відповідає допустимому відхиленню. * PA-10: Межа різності PID: * Обмежує швидкість зміни тиску. * Встановіть значення, щоб уникнути різких стрибків тиску. * PA-11: Час зміни настроювання PID: * Визначає швидкість зміни параметрів ПІД-регулятора. * Зазвичай не вимагає налаштування. * PA-12: Час фільтра зворотного зв'язку PID: * Згладжує сигнал від датчика тиску. * Встановіть значення, щоб зменшити вплив шуму. * PA-13: Час вихідного фільтра PID: * Згладжує вихідний сигнал на насос. * Встановіть значення, щоб зменшити різкі зміни швидкості насоса. * PA-15, PA-16, PA-17: Пропорційне посилення Kp2, Час інтегровання Ti2, Тривалість Td2: * Другий набір параметрів ПІД-регулювання для перемикання між режимами. * Якщо не використовуєте перемикання режимів, залиште значення за замовчуванням. * PA-18, PA-19, PA-20: Умови перемикання параметрів PID: * Визначають умови перемикання між двома наборами параметрів ПІД-регулювання. * Якщо не використовуєте перемикання режимів, залиште значення за замовчуванням. * PA-21: Початкове значення PID: * Задає початкове значення тиску. * Встановіть значення, що відповідає тиску увімкнення насоса. * PA-22: Час утримання початкового значення PID: * Визначає, як довго утримується початкове значення. * Зазвичай не вимагає налаштування. * PA-23, PA-24: Максимальне відхилення між виходами PID: * Обмежують різницю між двома вихідними сигналами ПІД-регулятора. * Зазвичай не використовуються для насосів. * PA-25: Інтегральні властивості PID: * Керує поведінкою інтегральної складової. * Встановіть 1 для увімкнення інтегральної складової. * PA-26: Виміряне значення зворотного зв'язку PID: * Визначає реакцію на втрату сигналу від датчика. * Встановіть значення, чудове від 0,0%, для захисту системи.Настроювання з датчиком тиску: * Під'єднайте датчик тиску до аналогового входу AI1. * Установите PA-00 = 1 и PA-2002 = 0. * Задайте бажаний тиск у параметрах перетворювача. * Налаштуйте параметри Kp1, Ti1 і Td1 для оптимальної роботи насоса. * Налаштуйте захисні функції, як-от PA-26. * Перевірте роботу насоса та за потреби відрегулюйте параметри.
