ПТИ-М (переключатель выбора точек измерения) предназначен для поочерёдного подключения к измерительному прибору первичных измерительных преобразователей-термоэлектрических термометров или термопреобразователей сопротивления. ПТИ коммутирует электрические цепи постоянного тока в каждой цепи до 0,1 А и активной нагрузке
Состояние - новое, в отличном состоянии, в заводской упаковке, с паспортами. Минимальная партия заказа - 6 шт. При ОЛХ-доставке дополнительно к сумме 3% + 20 грн.
Переключатель выбора точек измерения ПТИ- М предназначен для поочередного подключения к измерительному прибору первичных измерительных преобразователей – термоэлектрических термометров или термометров сопротивления. Подключение нужного преобразователя производится поворотом рукоятки переключателя в требуемое положение, обозначенное цифрами на крышке.
К каждому переключателю можно подключить до 20 термоэлектрических термометров или термопреобразователей сопротивления. Переключатель коммутирует электрические цепи постоянного тока напряжения 24В при силе тока в каждой цепи до 0,1 А и активной нагрузке. Переключатель в любом коммутационном положении выдерживает в течение 1 сек., без повреждения и нарушения работоспособности действие перегрузки силой тока 20 А. Ресурс переключателя равен 40000 переключений. Средний срок службы - 10 лет. Масса переключателя – не более 0,25 кг.
Устройство:

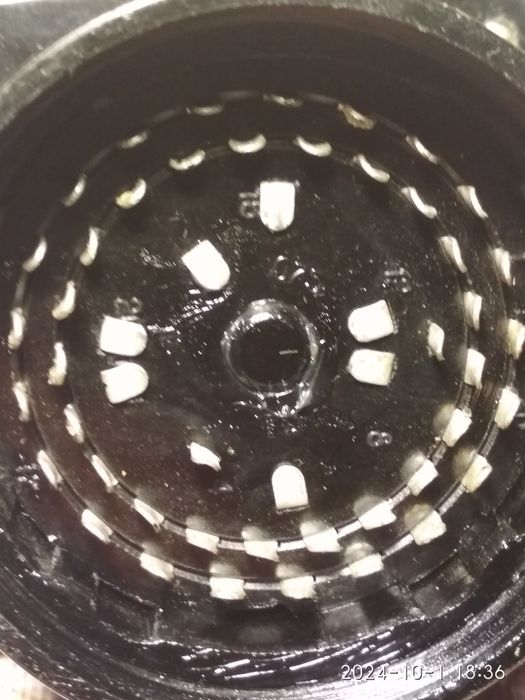

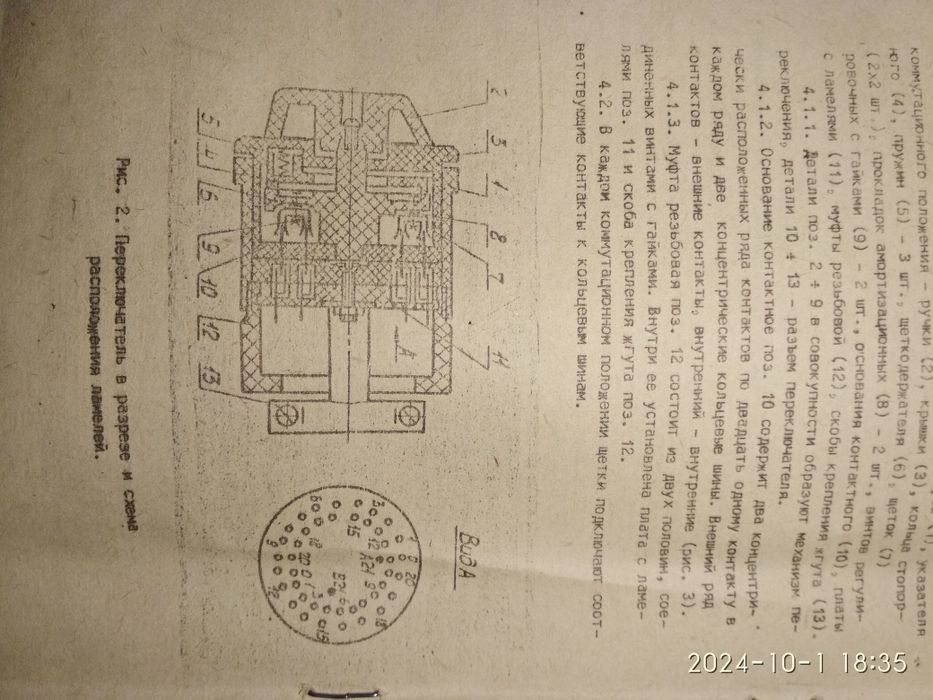

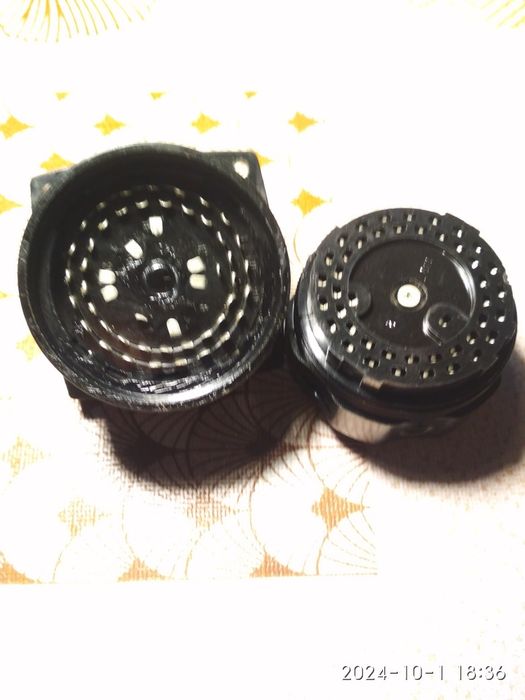

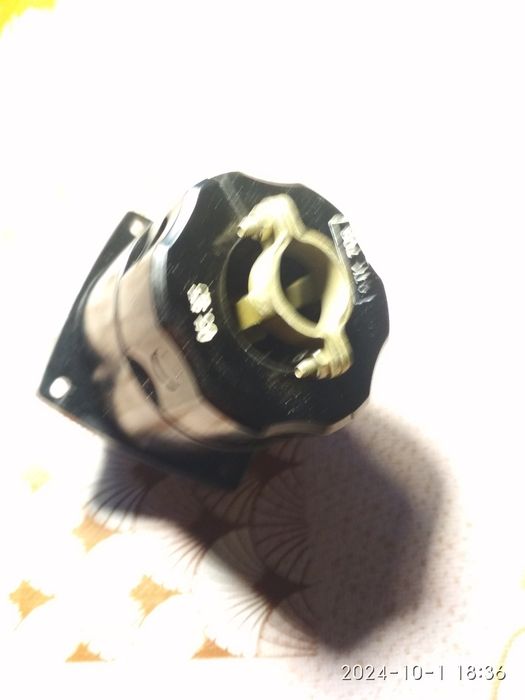

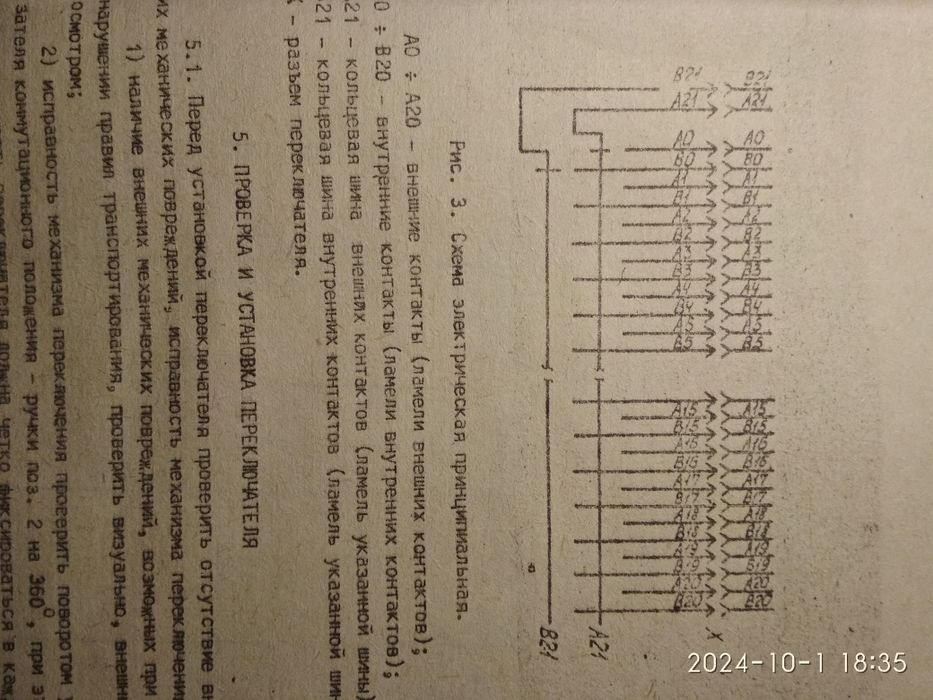

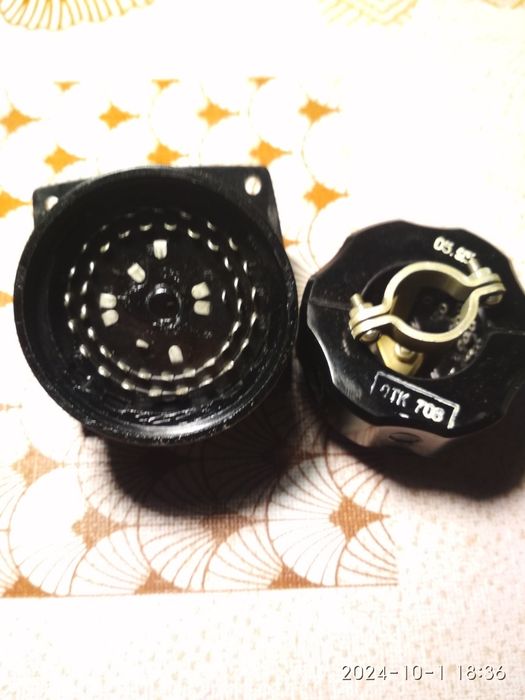

Переключатель состоит из корпуса, крышки, механизма переключения и удерживающего устройства, основания с неподвижными контактами, щеткодержателя, платы с ламелями, резьбовой муфты. Основание с неподвижными контактами, плата с ламелями и резьбовая муфта представляют собой специальный контактный разъем. В щеткодержателе установлены щетки, которые замыкают неподвижные контакты основания в каждом коммутационном положении. Переключатель устанавливают на лицевой панели и крепят четырьмя винтами, входящими в комплект поставки. Подключение переключателя к внешним цепям производится пайкой проводов к ламелям согласно схеме электрической принципиальной. Сечения провода не должно превышать 0,5 мм2
Климатические факторы
Температура окружающего воздуха, оС :-40 …+40
Относительная влажность воздуха, %, не более 98 при 35оС и более низких температурах без конденсации влаги*
Атмосферное давление, кПа: 84 …106,7
