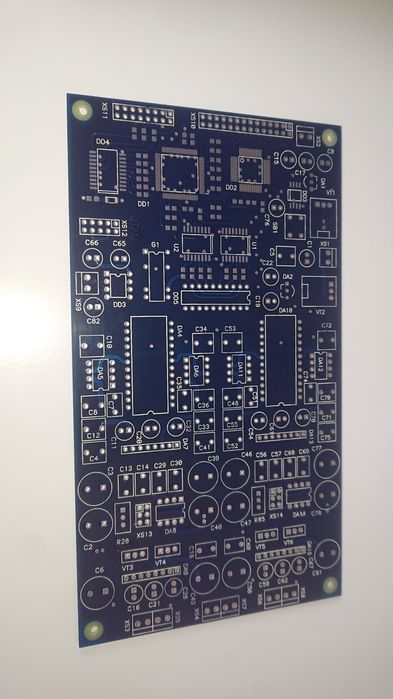

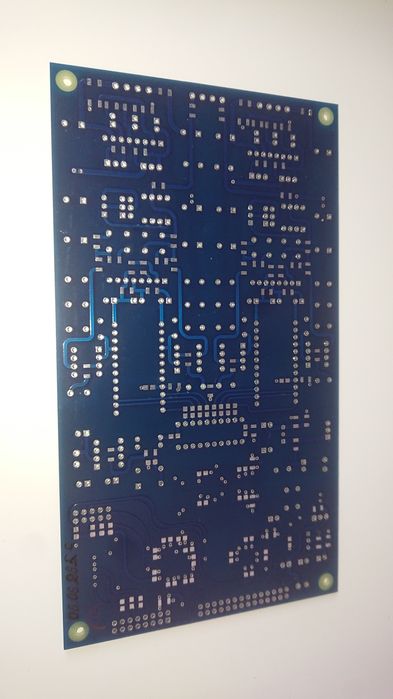

Предлагаю к продаже плату для сборки высококачественного ЦАПа LYNX24 на мультибитных микросхемах AD1865N

4-х слойная печатная плата.

ЦАП является источником мастерклока (тактового сигнала) для источника цифрового аудио потока, что с учетом наличия в данном цапе пересинхронизации всех сигналов управления микросхемами цап решает проблему пресловутого джиттера на корню, как результат высокое разрешение, отличная микро/макродинамика, четкое построение сцены.

ЦАП имеет только I2S вход,

На борту есть ПЛИС (программируемая логическая интегральная схема) на нее возложены функции формирования тактовых импульсов, коммутации входов I2S, преобразования формата шины I2S и д.р., можно добавить кастомные функции, например режим 1х.
Плата поставляется без ПЛИС, с запрограммированной ПЛИС +30$, можно запрограммировать ПЛИС заказчика.

Для цифровой обработки в плате использован цифровой фильтр SM5847AF.

Цифровая и аналоговая части цапа имею полную гальваническую развязку и соответственно аналоговую и цифровую земли которые не соединяются.

Все стабилизаторы питания находятся на плате ЦАПа, в т.ч. разделенный поканально дискретный стабилизатор для питания аналоговой части.

Выходной каскад цапа собран по классической схеме - преобразователь ток - напряжение на оу (не встроенном в микросхему цап) рекомендуются - AD846, LM6171, AD845, LT1468 (не полный перечень)

Для работы цапа необходим источник первичного питания и источник цифрового аудио в формате I2S.

Плата может быть укомплектована платой преобразователя SPDIF, TOSLINK (с поддержкой до 24 бита/96кгц включительно), заведение клока в транспорт не требуется.

Данная плата является оптимальным решением для встраивания внутрь ПКД.

Все детали необходимые для сборки есть в наличии, возможна поставка платы как с полным набором деталей для сборки так и частичным.

Стоимость указанна только за плату ЦАПа. В комплекте пакет документации.

Консультации по сборке и запуску.
