Підсилювач потужності високої якості, подібний до Creek Evolution - 1.

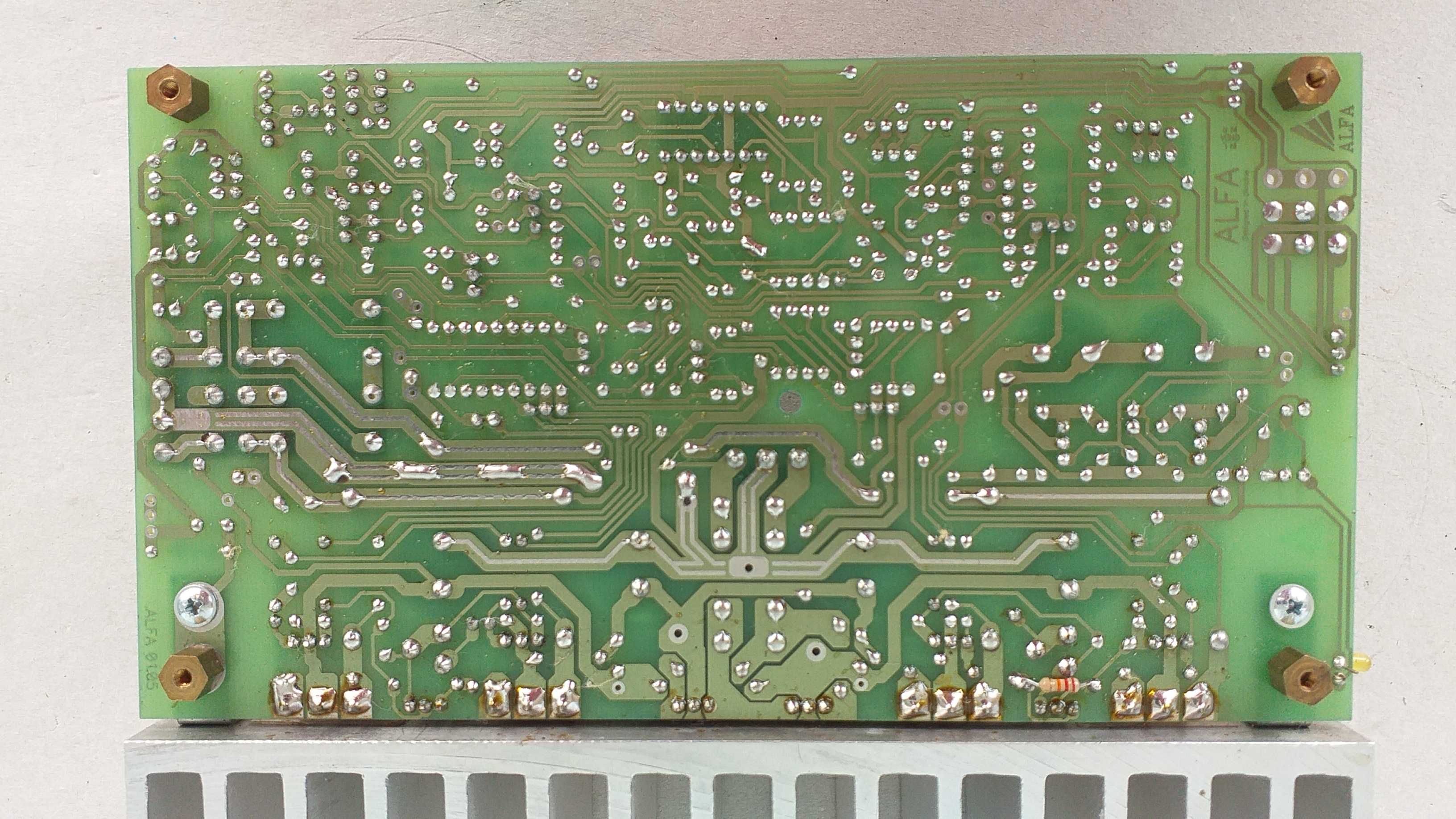

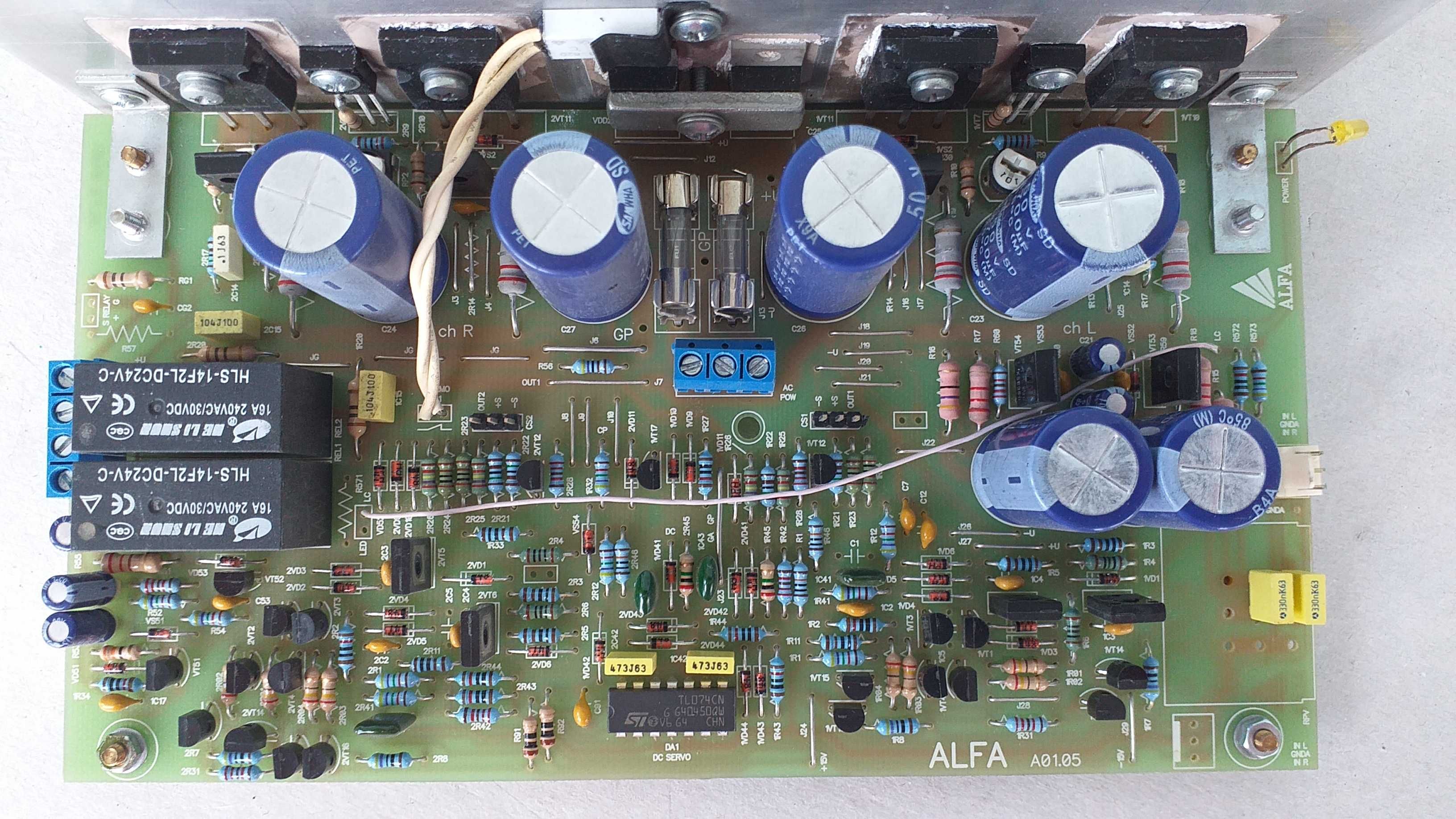

- Модуль зібраний і налаштований, або плата. -

Абсолютно симетрична схема. Вихідні каскади на польових транзисторах IRF540/9540 або IRFP140/9140, є варіант на біполярних вихідних TTC5200/TTA1943. Захист від перевантаження і короткого замикання, перегріву і постійної напруги на виході, моніторинг напруги живлення. Завдяки інтегратору (DC servo) постійна вихідна напруга не перевищує 5 мВ. Використані точні перевірені компоненти (резистори 1% або відібрані). Висока термостабільність забезпечує нормальну роботу підсилювача навіть при температурі радіатора 95 градусів (захист – 85С). Швидкісні випрямляючі діоди в живленні. Передбачені точки пайки для додаткових конденсаторів живлення. Яскравість світлодіода зменшується при спрацювання захисту.
Достатньо лише подати змінну напругу 2 по 27-32В і модуль буде працювати. Ще трохи фурнітури і маєте готовий підсилювач.
Максимальна вихідні потужність - 150 Вт / 4 Ом.
Полоса частот - від 0 Гц (або задається додатковим вхідним конденсатором) до 70кГц.
Вхідний опір - 47 кілоом.
Коефіцієнт підсилення по напрузі - 48.
Спотворення - не гірше 0,015% на половині потужності і 2 кГц.
Габарити - 190х155х50мм.

Вартість готового перевіреного модуля - 5200 грн.
З трансформатором + 2200 грн.

Чиста друкована плата із схемою та моєю консультацією - 500 грн,
2 і більше плат - по 450 грн.
Ціни вказані без урахування доставки!
