Високоякісні модулі – підсилювач звуку подібний до Creek 4330, на N-ch MOS FET.

В цей модуль додані покращення, здобуті при розробці мною Creek Destiny-2.

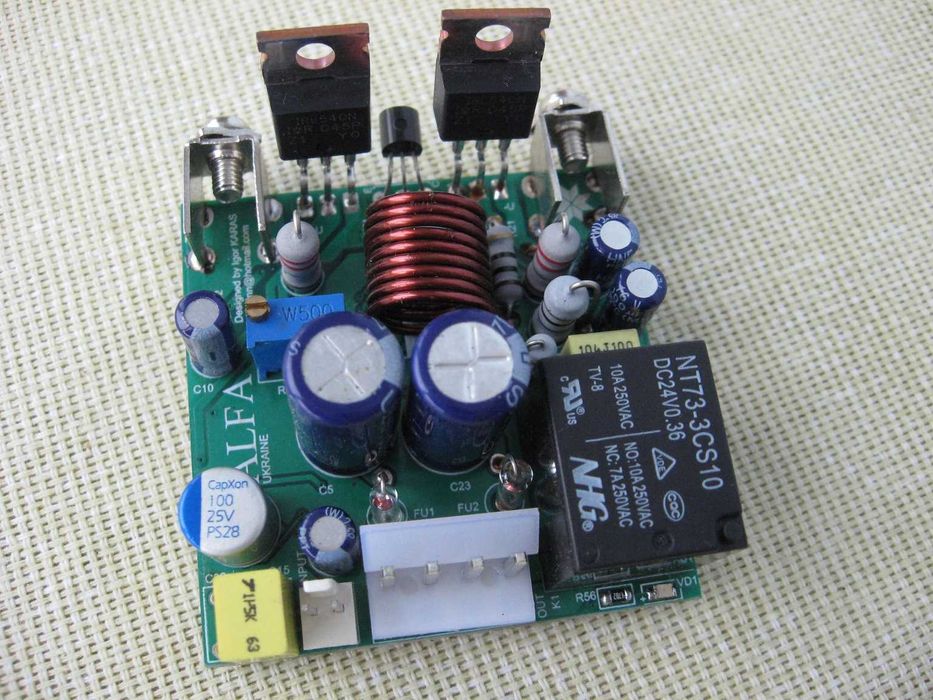

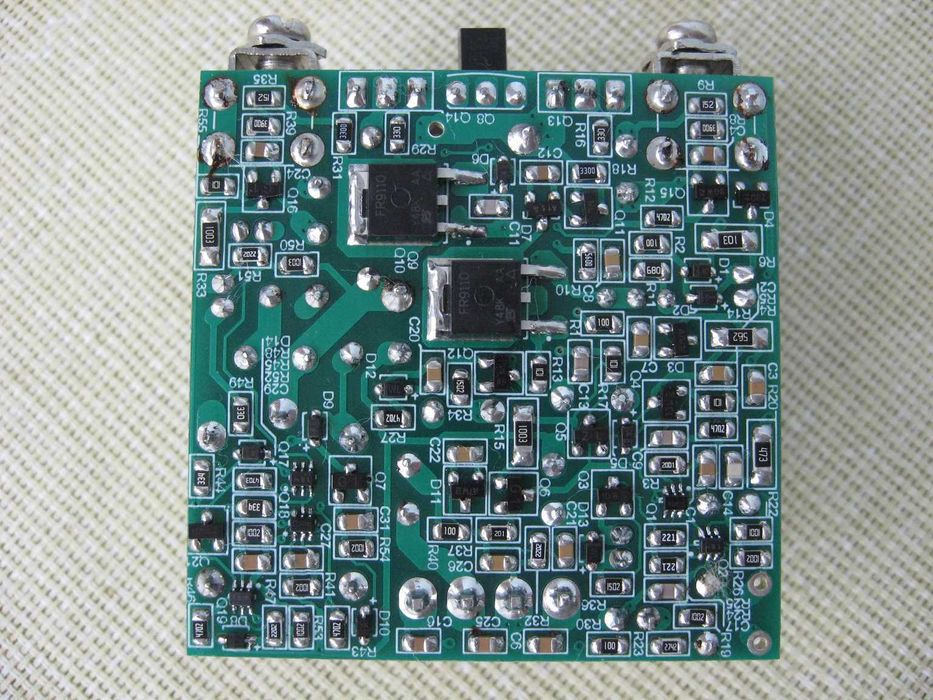

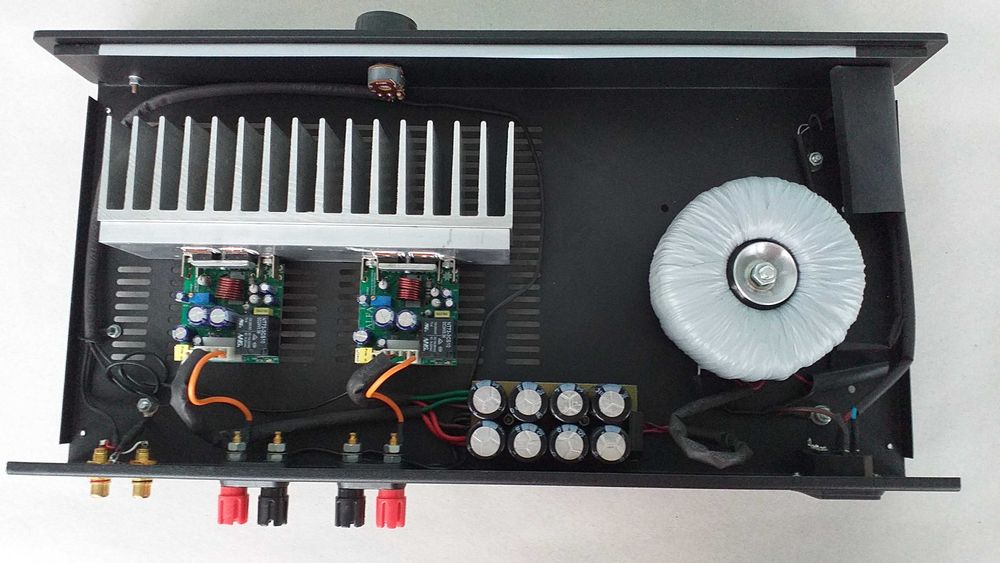

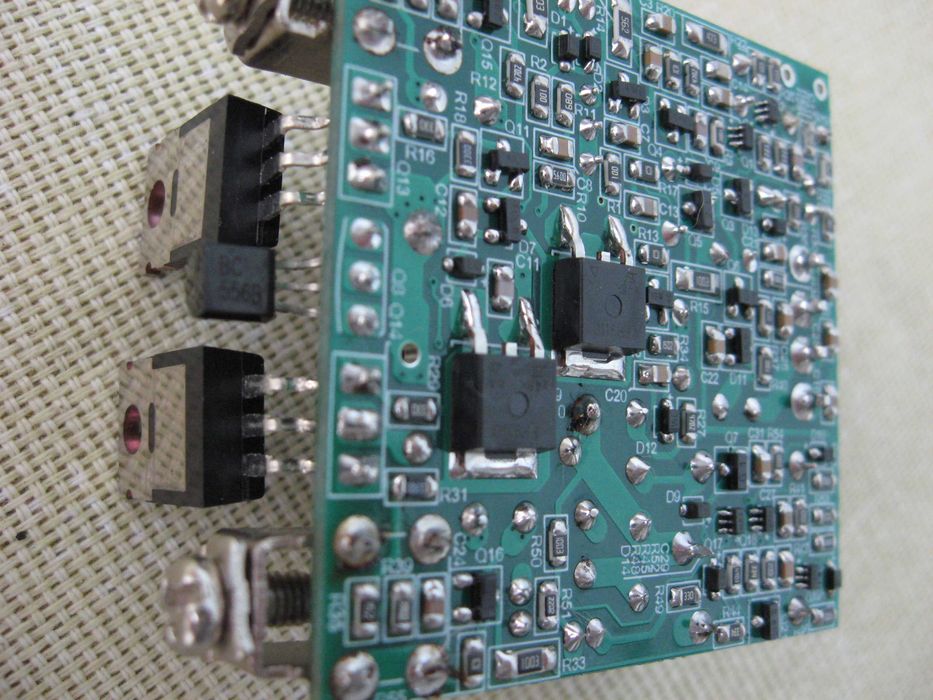

За помірну ціну ви отримаєте модулі, на базі яких можна побудувати якісний мелодійний підсилювач, дадавши лише блок живлення і радіатор. Модуль має на борту реле захисту, схему затримки і захисту від КЗ, і монітор напруги для безпечного і комфортного користування. Не дивлячись на мініатюрні розміри 5х5х4 см, пристрій містить 133 компоненти і може дасягати потужності 150 Вт.

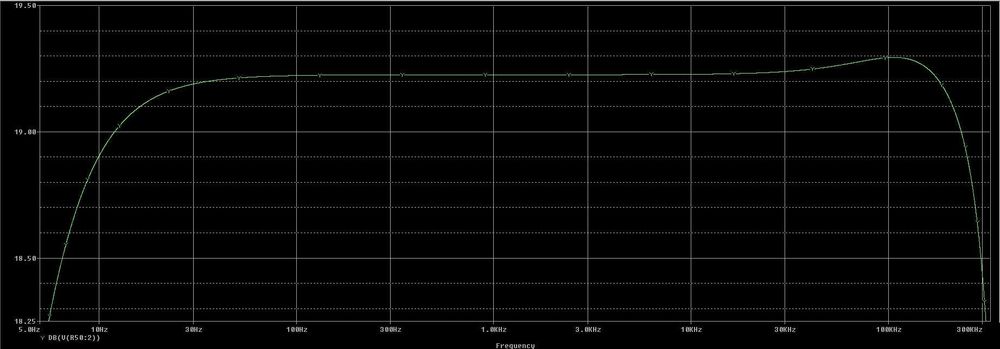

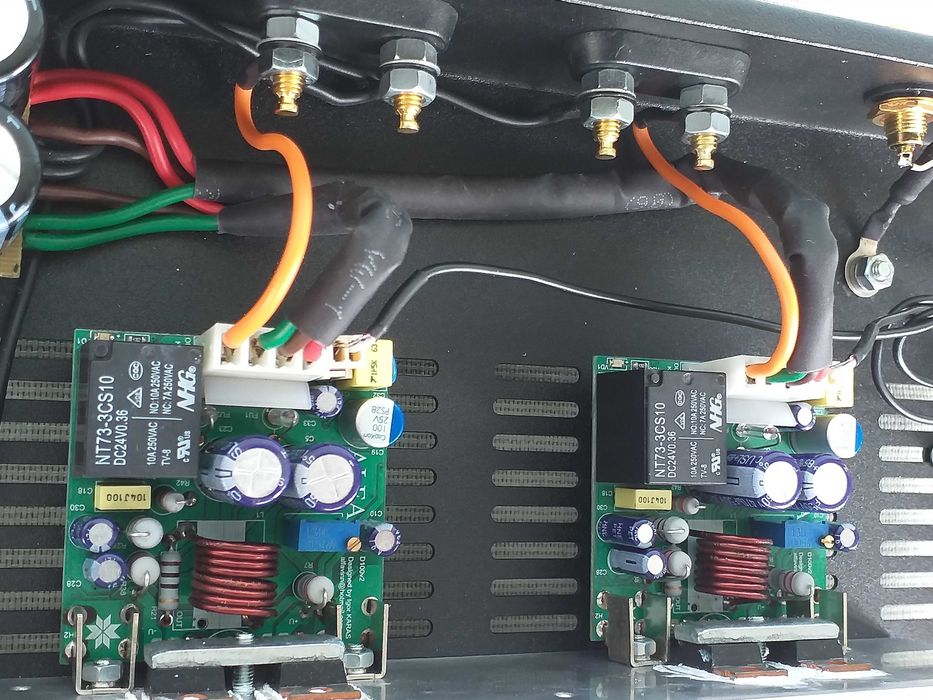

Застосуванням хитрих схемних рішень і коротких шляхів проходження сигналу була досягнута полоса частот від 5 Гц до 370кГц по рівню мінус 1 дБ на половині рівня сигналу, що наблизило звучання до лампового. При цьому підсилювач абсолютно стабільний і термально збалансований. Цей пристрій було створено у 2018 році і за цей час він надійно працює в кількох підсилювачах. Використано точні і відібрані компоненти. Всі модулі тестуються і прослуховуються.
Максимальна вихідна потужність: 150 Вт / 4 Ом; 80 Вт / 8 Ом.
Коефіціент гармонік: 0,007% (2кГц 50 Вт 4Ом)
Сигнал/шум: не манше 102 дБ.
Швидкість наростання вихідного сигналу: 80 В/мкс
Чутливість: 520 мВ.
Підсилення – 48 разів.
Рекомендована напруга живлення +/-35-38 В.
Опір навантаження: 4-8 Ом, захист 13 А.
Демпінг фактор - не нижче 600.
Важливо! Реле вихідного сигналу вмикається із затримкою 3 секунди після подачі живлення, а вимикається по монітору живлення - при зниження напруги живлення до +/-22В, і час до вимкнення залежить від ємностей конденсаторів живлення, при спрацювання захисту розмикається миттєво.

Вартість модуля з радіатором - 4150 грн.

! Схема авторська і до модуля НЕ дається !
