Підсилювач для навушників в класі А.

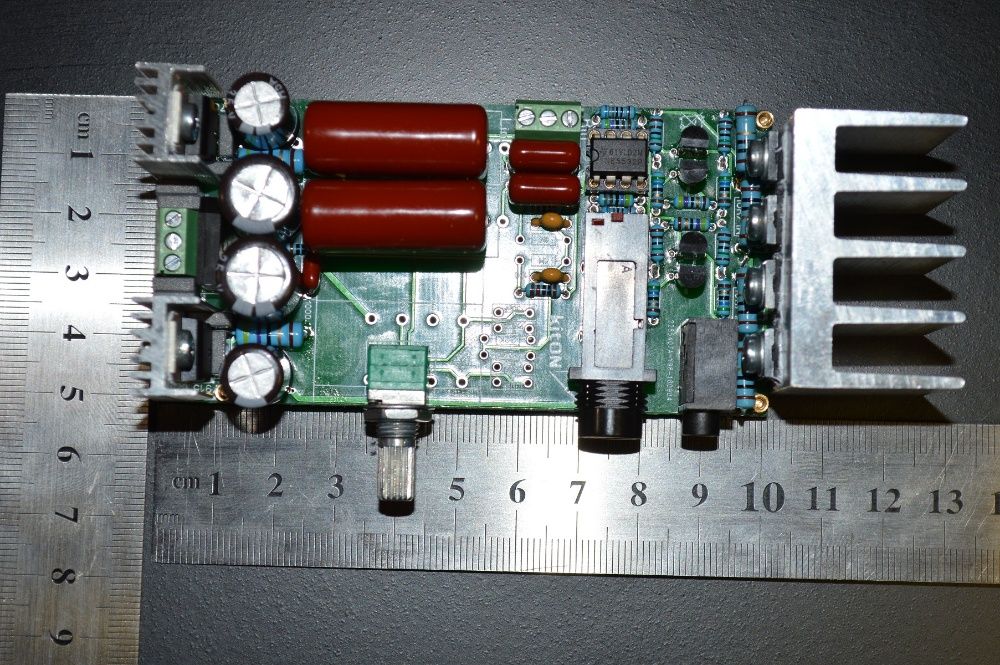

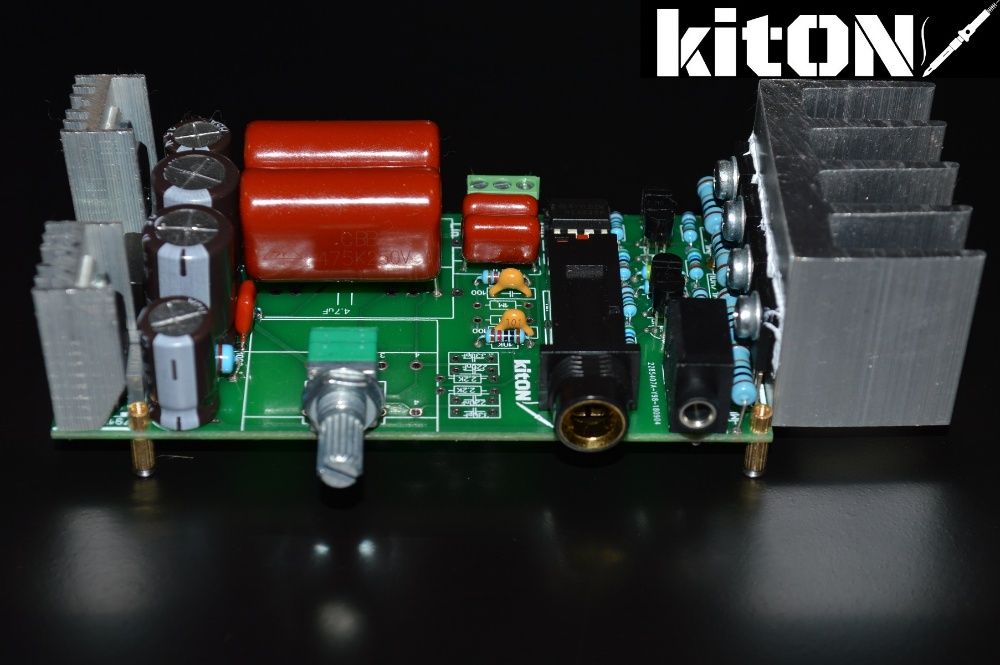

Підсилювач зібраний за схемою Lehmann Audio Black Cube, але на відміну від оригіналу, трасування доріжок скорочене більш ніж в 2 рази, що не може позитивно не позначитися на роботі пристрою. Доступно декілька варіантів комплектуючих:

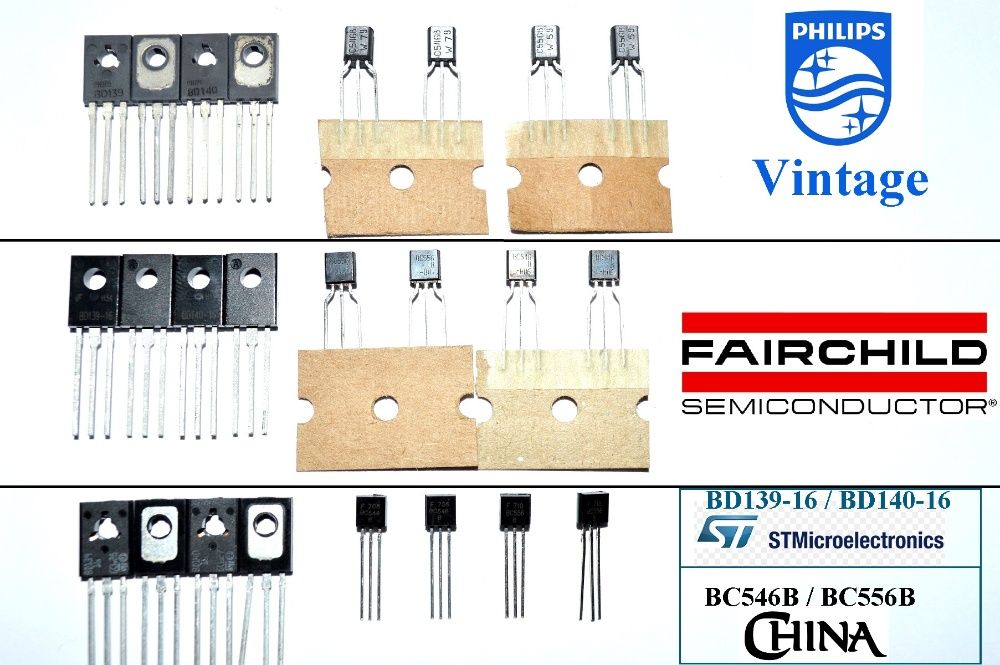

Транзистори.
- Вихідні транзистори BD140 / BD139 Philips, вантажні в сірому корпусі з мідними ногами.
- Вихідні транзистори BD140 / BD139 (Fairchild Semiconductor) вони ж в минулому «ON», а ще раніше «MOTOROLLA»
- Вихідні транзистори BD140 / BD139 (ST)
- драйверні транзистори BC546 / BC556 Philips, вантажні зі срібною «мордою»
- драйверні транзистори BC546 / BC556 (Fairchild Semiconductor) вони ж в минулому «ON», а ще раніше «MOTOROLLA»
- драйверні транзистори BC546 / BC556 (Китай)

Розділові конденсатори
- Поліпропіленові плівкові конденсатори WIMA, серії MKP
- Поліпропіленові плівкові конденсатори серій CBB21, CBB22

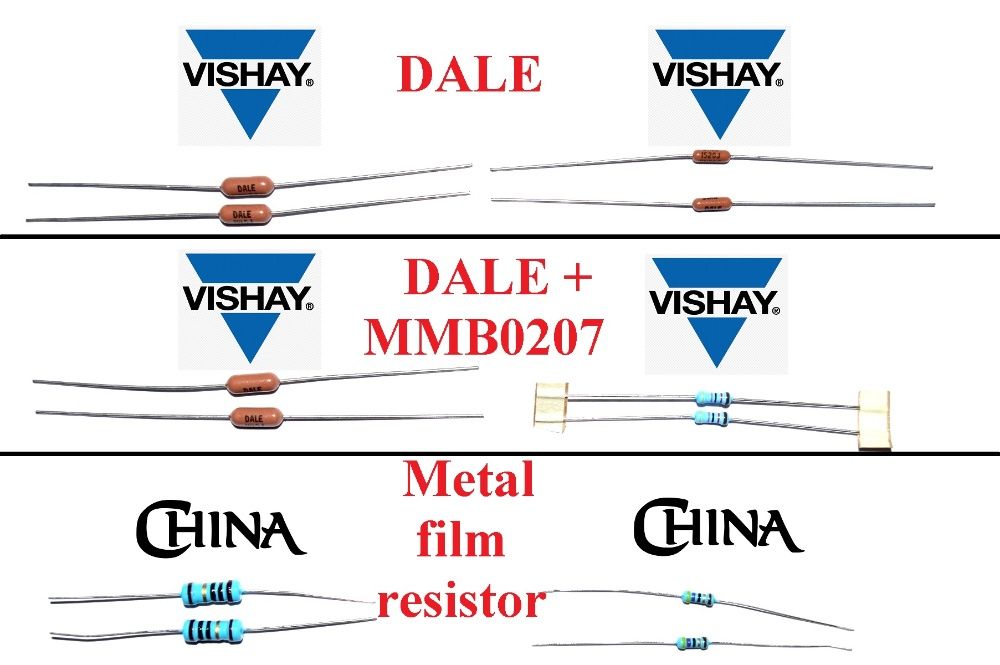

Резистори
Метало плівкові резистори Vishay DALE
Метало плівкові резистори Vishay Beyschlag mbb0207
Метало плівкові резистори China

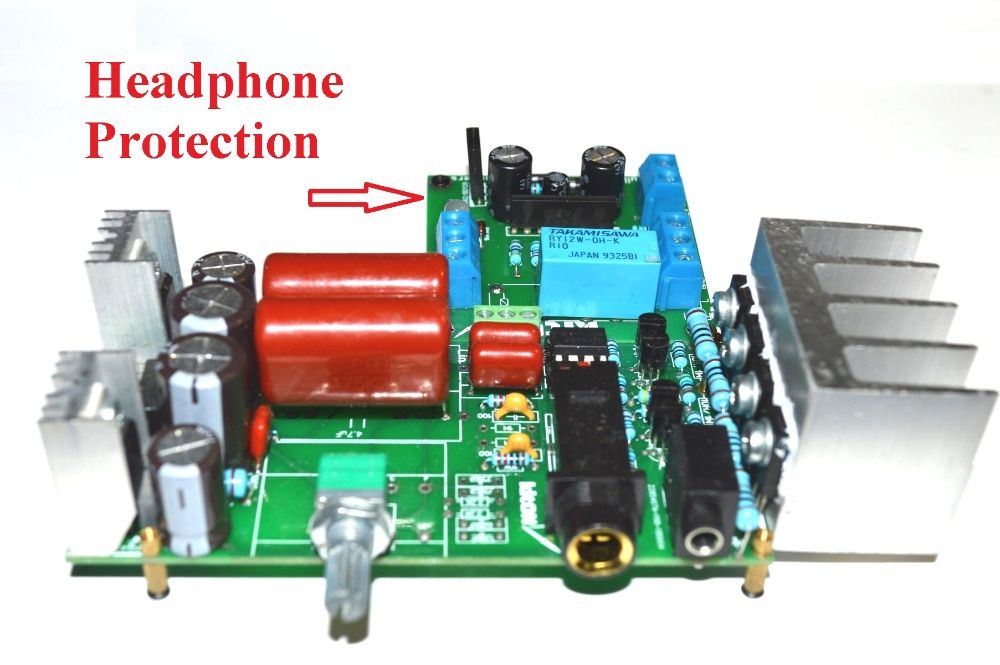

Рекомендується використовувати спільно з модулем захисту навушників

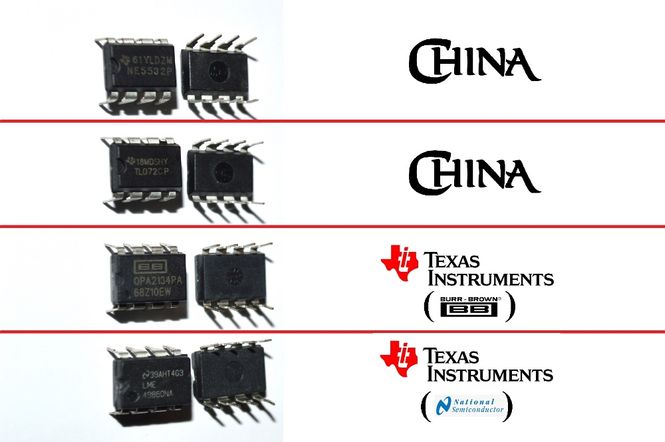

Модуль підсилювача комплектується ОУ
NE5532 або TL072 на вибір.
За додаткову плату може укомплектувати:
LME49860
OPA2134

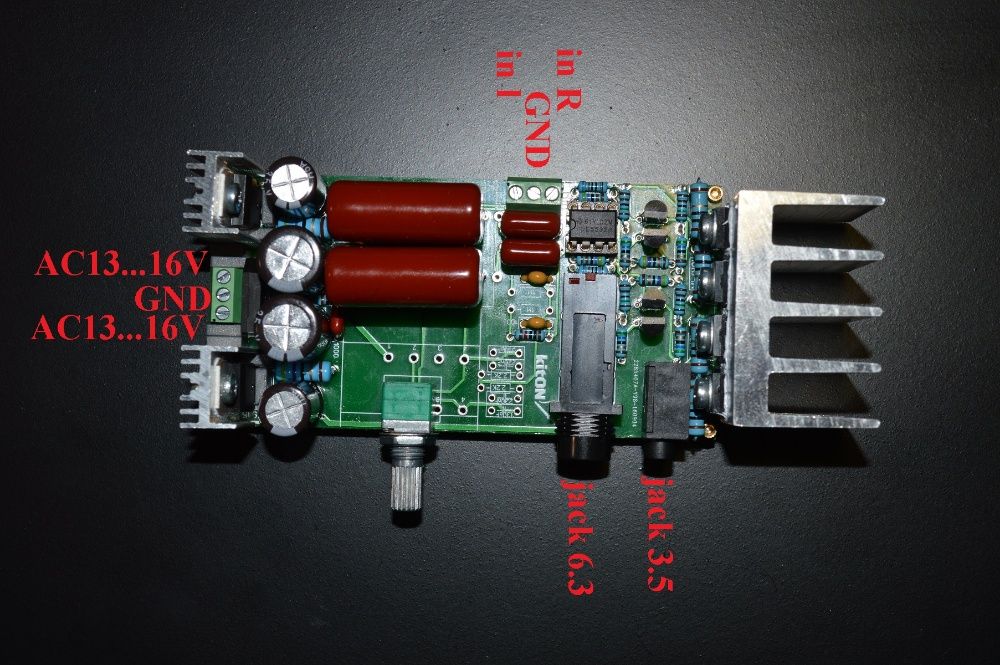

Напруга живлення змінна 2х13 ... 16В
В наявності тороїдальні трансформатори для живлення даного підсилювача.
Інтегрувати захист - 410 (гривень)

Вимірювання
Напруга живлення змінна 18В...0...18В
Навантаження 68 Ом
Максимальна потужність, Вт 0,5
Потужність при тестуванні, Вт 0,04
Нерівномірність АЧХ (в диапазоні 40 Гц - 15 кГц), дБ +0.06, -0.04
Рівень шуму, дБ (А) -103,7
Динамічний діапазон, дБ (А) 103,7
Гармонійні спотворення, % 0,0058
Гармонійні спотворення + шум, дБ(A) -82,0
Інтермодуляційні спотворення + шум, % 0,0057
Взаємопроникнення каналів, дБ -67,0
Інтермодуляції на 10 кГц, % 0,0059

Загальні характеристики
Вага, кг 0,133
Вбудований захист Ні
Вихідні транзистори BD139/BD140
Кількість каналів stereo
Клас підсилювача A
Коефіцієнт підсилення 18
Напруга живлення, мінімальна (двухполярна/постійна) DC 17V
Напруга живлення, мінімальна (змінна/2 плеча по) AC 13V
Напруга живлення, максимальна (двухполярна/постійна) DC 20V
Напруга живлення, максимальна (змінна/2 плеча по) AC 16V
Розмір модуля ДхШхВ, мм
50x127x40
