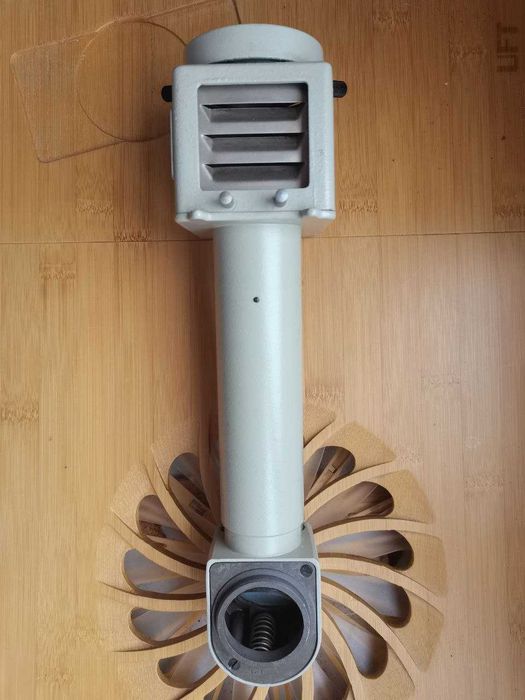

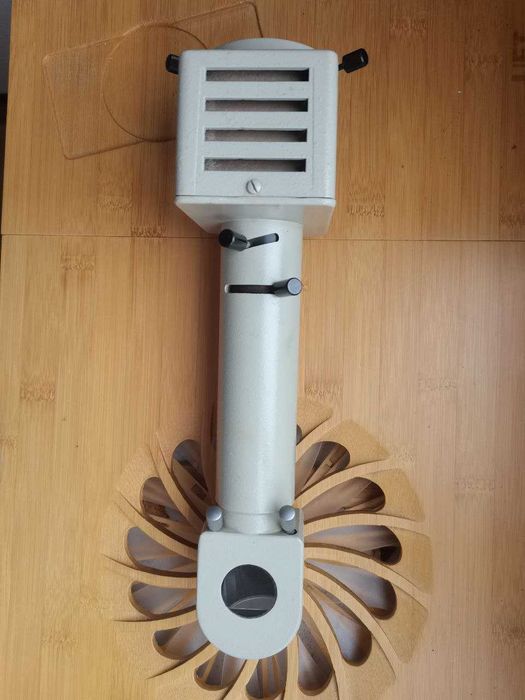

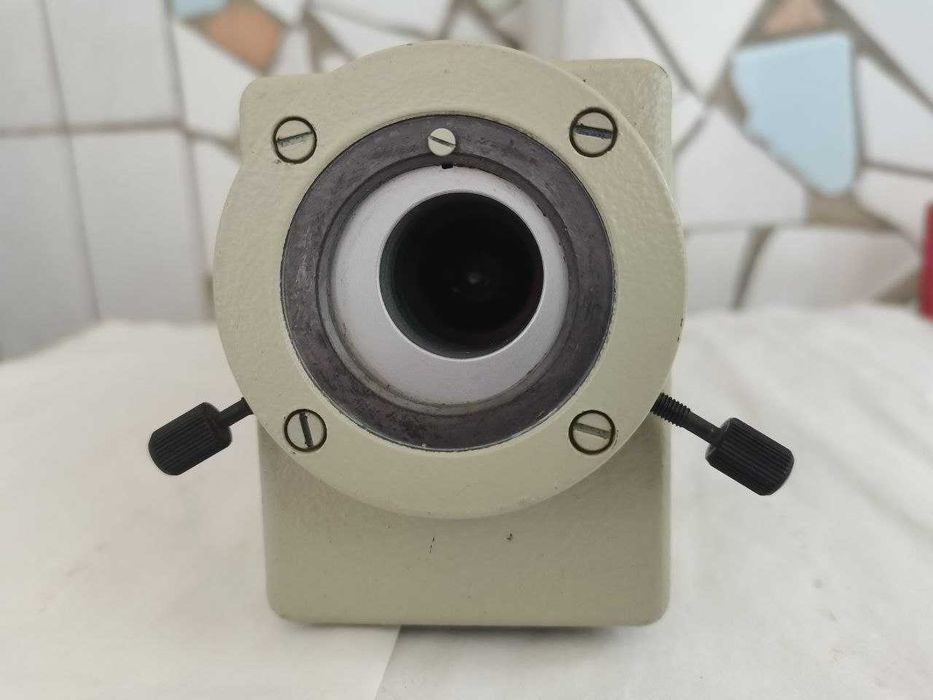

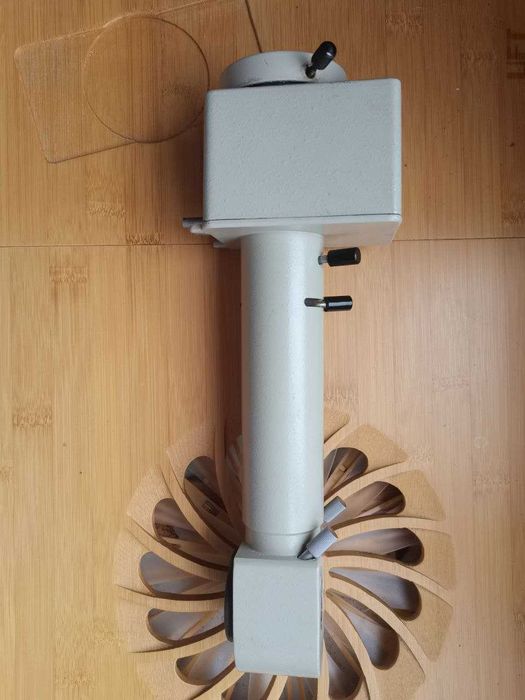

Продается отличный профессиональный осветитель ОИ - 35, работающий по принципу Кёлера, с проекцией диафрагм в предметную и апертурную плоскости, с недвоящим зеркалом и центровкой, совместим с регулируемым блоком питания.

Без патрона и блока питания, в идеальном рабочем состоянии, полностью готов к эксплуатации при наличии совместимых компонентов.

Осветитель ОИ-35 является принадлежностью биологических микроскопов серии «Биолам» и вместе с конденсором микроскопа предназначается для освещения прозрачных объектов.

Осветитель применяется для исследования объектов в проходящем свете в светлом поле.

Осветители ОИ-35 изготавливаются для эксплуатации в макроклиматических районах с умеренным и холодным климатом в лабораторных и других подобного типа помещениях при температуре воздуха от + 10 до +35° С и относительной влажности 80% при температуре +25° С.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Апертура — 0,67

В качестве источника света применяется лампа накаливания 8 В, 20 Вт.

Питание лампы — от сети переменного тока 220 В, 50 Гц через блок питания 9 В, 25 Вт. (в комплекте отсутствует)

Габаритные размеры, мм, не более: 330x110x100

Масса, кг, не более: 1,02

УСТРОЙСТВО И РАБОТА ОСВЕТИТЕЛЯ

Оптическая схема осветителя состоит из лампы накаливания (отсутствует в комплекте), двухлинзового коллектора, ирисовой диафрагмы, зеркала и защитного стекла.

Внешний вид осветителя показан на фото 6. Осветитель состоит из корпуса 6, кожуха 7, держателя 8 и патрона 9 с лампой. Патрон с лампой может перемещаться в корпусе и центрироваться винтами 10. Рукояткой 11 можно перемещать коллектор вдоль оптической оси. Полевая ирисовая диафрагма вмонтирована в корпус осветителя, открывается она рукояткой 12. Винты 13 служат для приведения изображения полевой диафрагмы в центр поля зрения микроскопа.

Осветитель устанавливается в посадочное гнездо основания микроскопа и включается в сеть через блок питания.

ПОРЯДОК РАБОТЫ
Качество изображения в микроскопе в значительной степени зависит от освещения, поэтому настройка освещения является важной подготовительной операцией для работы на нем.

Для настройки освещения необходимо:

заземлить блок питания;

включить провод от патрона с лампой в розетку блока питания;

поднять конденсор микроскопа до упора и установить осветитель с левой стороны микроскопа в посадочное гнездо на основании;

включить тумблер на блоке питания

поворотом рукоятки 12 (см. фото 6) вправо (если смотреть со стороны источника света) открыть ирисовую диафрагму осветителя (она же является полевой диафрагмой микроскопа);

установить рукоятку 11 коллектора (см.фото 6) в среднее положение;

подвижкой патрона с лампой вдоль оси и винтами 10 (см. фото 6) добиться резкого и центричного (относительно отверстия в корпусе) изображения нити лампы на матовом стекле, положенном на корпус 6 (см. фото 6) осветителя;

убрать матовое стекло;

открыть апертурную диафрагму конденсора и сфокусировать микроскоп на объект;

прикрыть полевую и апертурную диафрагмы и с помощью винтов 13 (фото 6)

привести изображение полевой диафрагмы в центр поля зрения;

добиться резкого изображения полевой диафрагмы перемещением конденсора по высоте;

добиться равномерного освещения объекта перемещением коллектора вдоль оси.

МАРКИРОВАНИЕ

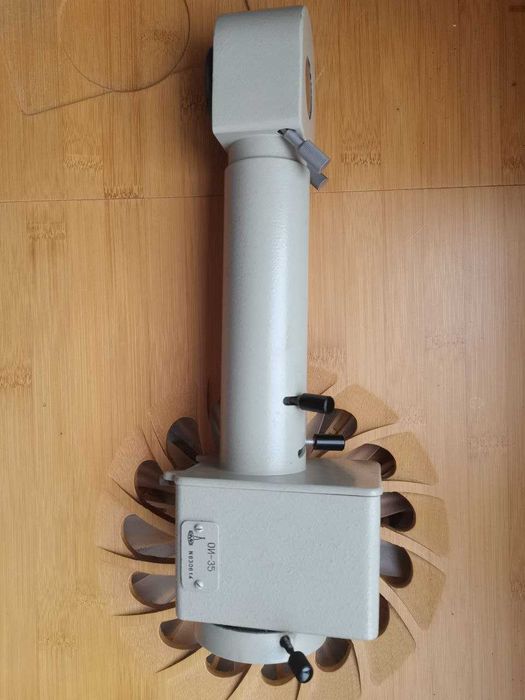

На корпусе осветителя укреплена фирменная табличка с указанием товарного знака предприятия-изготовителя, шифра осветителя, порядкового номера, две первые цифры которого совпадают с двумя последними цифрами года выпуска. (в данном случае 1983 г.)

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
Осветитель может работать с биологическими микроскопами серии «Биолам».

В перерывах между работой следует выключать лампу осветителя и блок питания из сети.

Настройку осветителя следует производить в порядке, указанном выше (см. УСТРОЙСТВО И РАБОТА ОСВЕТИТЕЛЯ).

ПРАВИЛА ОБРАЩЕНИЯ С ОСВЕТИТЕЛЕМ
Осветитель ОИ-35 следует всегда содержать в чистоте и предохранять от повреждений.

Нельзя прикасаться к поверхностям оптических деталей осветителя.

При появлении пыли па оптических деталях необходимо удалить ее мягкой кистью, хорошо промытой в эфире, после чего протереть поверхности мягкой стираной полотняной или батистовой тряпочкой, слегка смоченной в чистом спирте.

ПРАВИЛА ХРАНЕНИЯ
По окончании работы осветитель необходимо выключить из сети и закрыть чехлом (вместе с микроскопом).

Сменные части (лампы) следует хранить в коробке.

ТРАНСПОРТИРОВАНИЕ
Допускается перевозка осветителей всеми видами транспорта в крытых транспортных средствах.

Требует немного места на столе, легко интегрируется в рабочее пространство микроскопа серии «Биолам».

Подходит для специалистов, коллекционеров оптики и аксессуаров прошлого века, преподавателей и всех, кто предпочитает оптическую точность и равномерность освещения.
