Купував для ремонту плазмової установки ,,Селма,, УВПР-120 . Не знадобився .
Призначення.

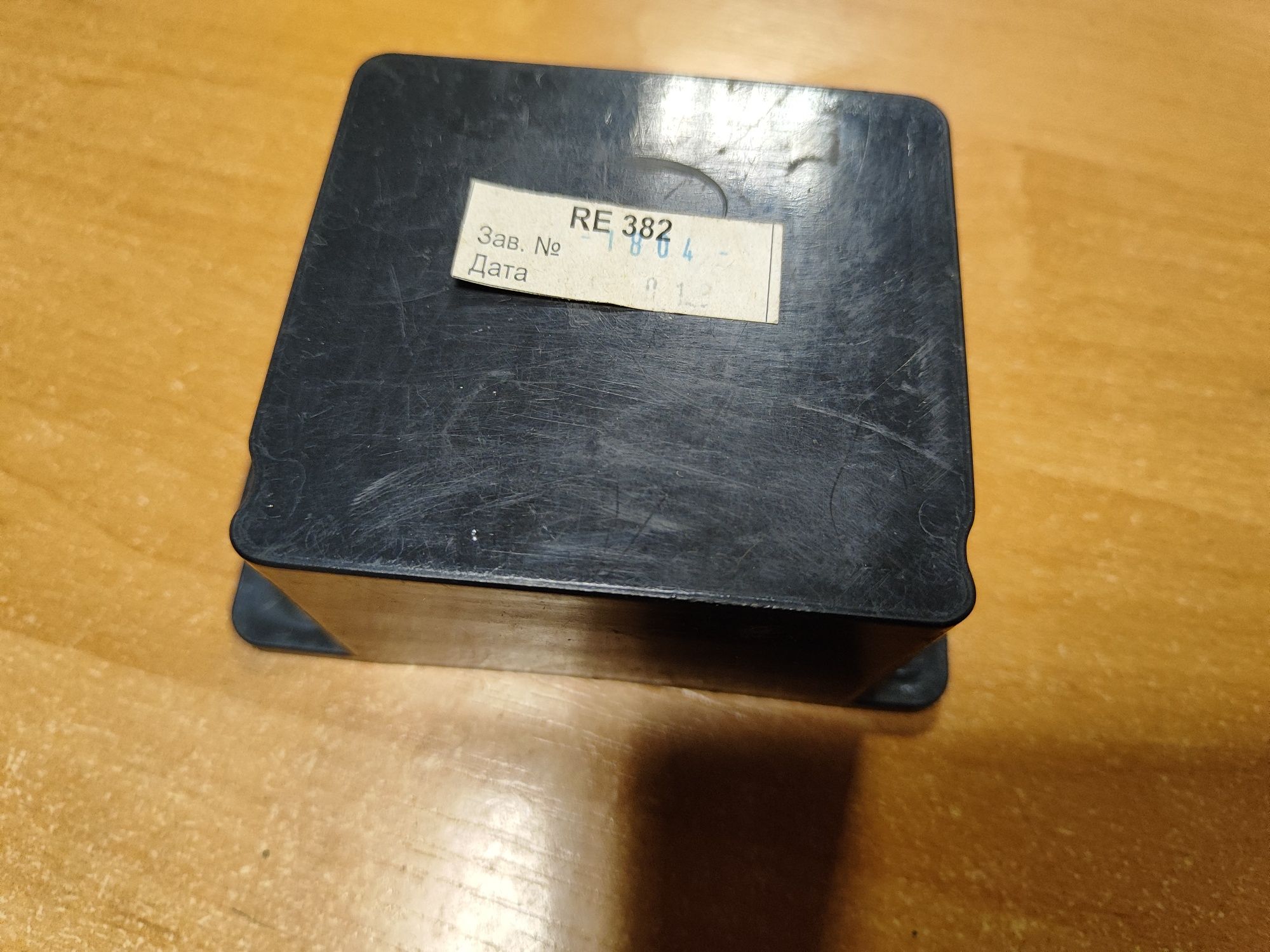

1.1. Осцилятор RE-382 призначений для збудження та підтримки плазмової дуги в установках плазмового різання.



2. Опис і робота виробу.

2.1. Осциллятор RE-382 за подавання на його вхід змінної напруги 220 В, 50 Гц генерує на виході короткі високовольтні імпульси в автокошлатному режимі. Амплітудне значення вихідної напруги (імпульсне) — 1 кВ. Вихід осцилятора навантажений на первинну обмотку підвищувального трансформатора встановлення плазмового різання (до складу осцилятора не входить).

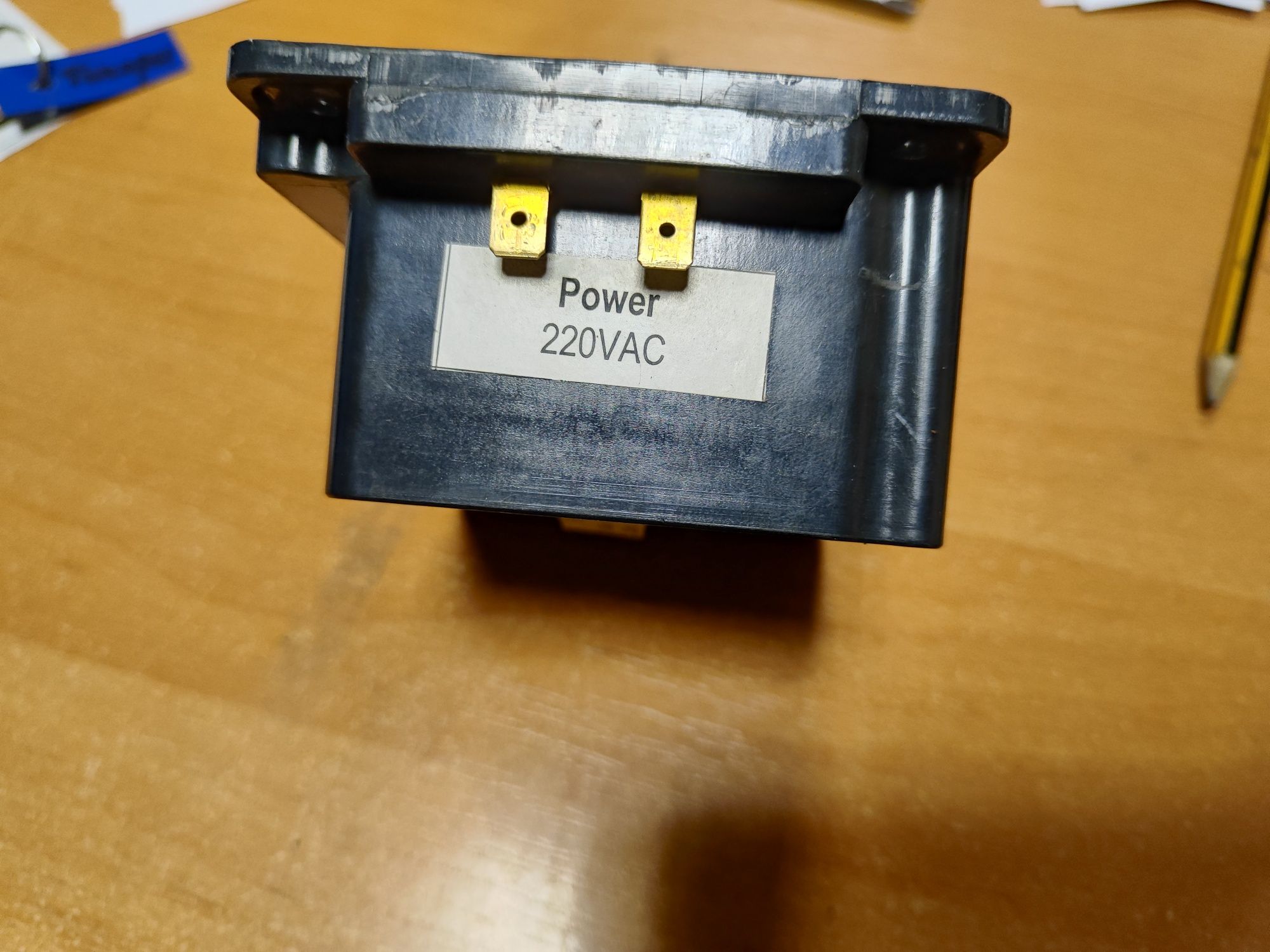

2.2. Під'єднання осцилятора відбувається через дві пари стандартних ножових контактів завширшки 6,3 мм згідно з схемою на рис.1.

Рис.1 . Схема під'єднання.



3. Основні технічні характеристики.

3.1. Напруга живлення (V) — 220 ± 10%.

3.2. Споживана потужність (VA) — 6.

3.3. Напруга на виході (в імп.) 1 ĸV.

3.4. Температура експлуатації — від -10 oС до +50 oС.

3.5. Габаритні розміри (мм) не більш ніж – 115*90*50.

3.6.Маса (кг) не більш ніж 0,5.
