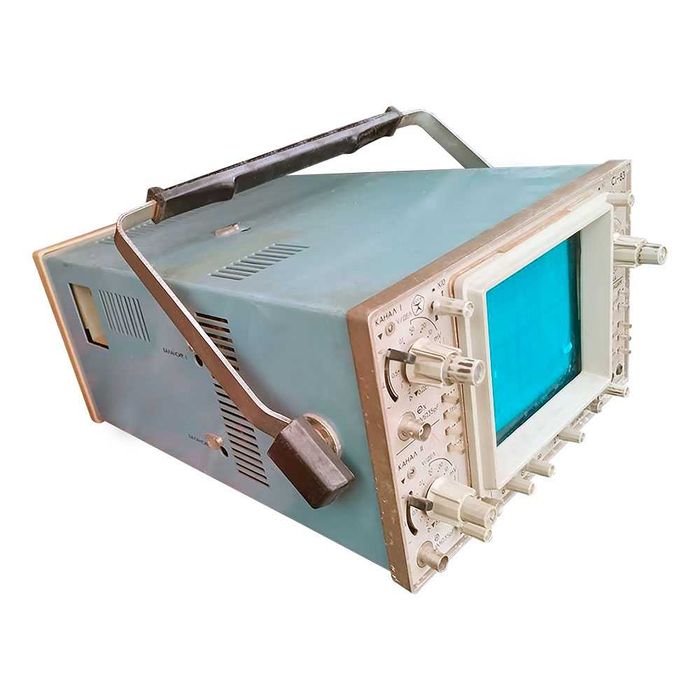

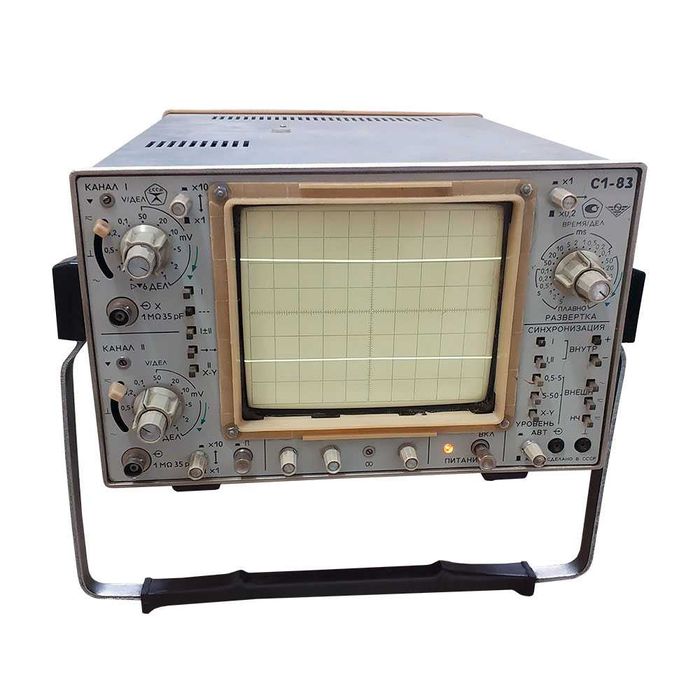

Осцилограф С1-83 майже в ідеальному стані. Робочий, рідні деталі.

Для візуального спостереження електричних сигналів для частот 0МГц - 5МГц.
Дослідження здійснюються:
одночасним зображенням двох сигналів на одній розгортці;
зображенням залежності між сигналами координатах X-Y;
вимірюванням амплітуди та тимчасових параметрів сигналів.
С1-83 працює в діапазоні напруг 400мкВ – 200В та часу 400нс – 20с.
Основні дані с1-83:
Вертикальне відхилення с1-83
Число каналів 2
Час наростання ПХ 70 нс
Смуга пропускання (0 - 5) МГц
Коефіцієнт відхилення 0,1 мВ/поділ - 2 В/поділ (ряд 1-2-5)
основна похибка ±4%
Максимально допустиме сумарне значення постійної та змінної напруги:
на вході дільника 1:10 200 В
на входах I та II 160 В
Вхідний імпеданс:
з дільником 1:10 10 MОм/15 пФ
безпосередній вхід 1 MОм/35 пФ
Горизонтальне відхилення с1-83
Режим роботи: автоколивальний, що чекає
Коефіцієнт розгортки (0,5 - 5*106) мкс/справ
основна похибка при використанні розмножувача ±8%
основна похибка ±5%
Зовнішня синхронізація:
діапазон частот 1 Гц – 5 МГц
амплітуда (0,5 - 50)
Калібратор с1-83
Форма: П-подібні імпульси
Амплітуда (0,03; 0,3; 1)
Частота 1 кГц
Похибка напруги та частоти ±2,5%
Розмір ЕЛТ 120х100 мм (10х8 діл.)
Ширина променя 0,8 мм
Живлення: 220 В, 50 Гц; 115 або 220, 400 Гц; = 27 В
Потужність 50 В · А
Споживаний струм 1,2 А (від = 27 В)
Габарити 438х303х200 мм
Маса 10 кг
