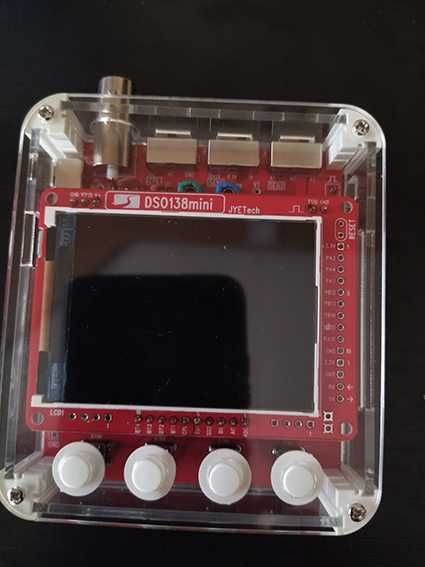

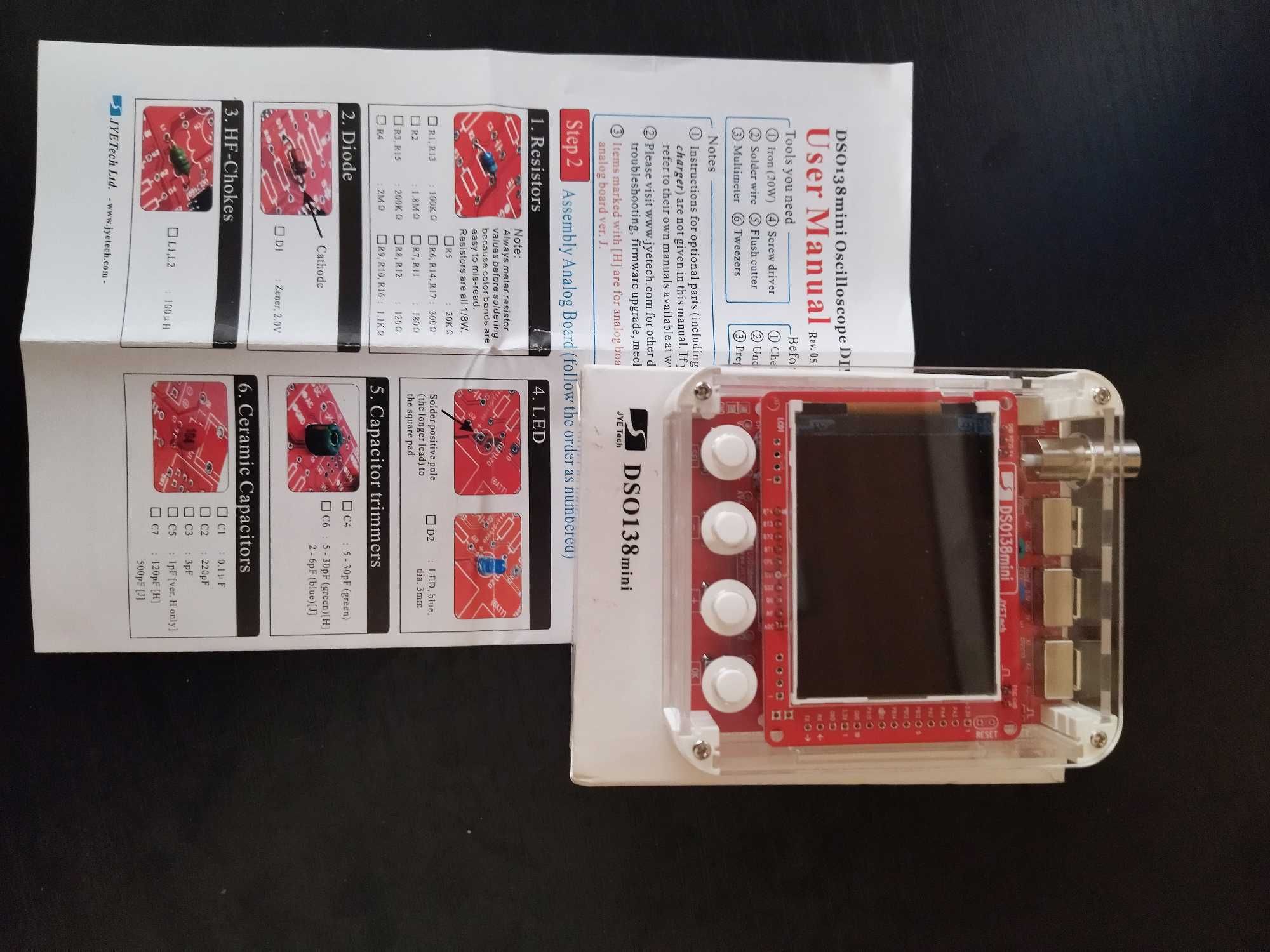

Осциллограф JYE Tech DSO138 mini

DSO138mini обладает следующими преимуществами: 1. Более продуманная конструкция и меньший размер.
2. Питание от USB или аккумулятора. 3. Внешний триггерный вход.
4. Последовательный вывод данных о форме сигнала. 5. Универсальный контроллер.
DSO138mini позволяет разместить микроконтроллер и ЖК-дисплей на одной печатной плате, чтобы избежать проблем с подключением штыревых разъёмов, которые использовались в DSO138. Это не только повышает надёжность продукта, но и позволяет основной плате стать универсальным контроллером.
Триггер DSO138mini может надежно работать при настройках временной базы 10 и 20 мкс. Данные о форме волны могут выводиться через последовательный порт, и их можно легко отобразить на ПК с помощью другого программного обеспечения, например Gnuplot. На этом фото показана та же форма волны, отображаемая на ПК с помощью Gnuplot.
Спецификация:
Основные характеристики DSO138
Частота дискретизации: не более 1 МС/ с
Встроенный тестовый сигнал частотой 1 кГц/ 3,3 В
Доступна функция замораживания (удержания) формы сигнала
Сохранение / отзыв формы сигнала
Последовательный вывод данных формы сигнала
По вертикали:
Количество каналов: 1
Аналоговая полоса пропускания: 0-200 кГц
Чувствительность: 10 мВ /Div - 5V / Div
Ошибка чувствительности: менее 5%
Разрешение: 12 бит
Входное сопротивление: 1 Мом
Максимальное входное напряжение: 50Vpk
Связь: DC, AC, GND
По горизонтали:
Максимальная частота дискретизации в реальном времени: 1 Msps
База времени: 10 мкс/деление — 500 с/деление
Длина записи: 1024 точки
Триггер:
Режимы запуска: автоматический, обычный, одиночный
Типы запуска: Восходящий / нисходящий край
Положение запуска: фиксированное на 1/2 размера буфера
Дисплей: 2,4-дюймовый цветной TFT LCD с разрешением 320 x 240
Источник питания: 3,5 В - 6 В постоянного тока
Ток питания: 120 мА при 5 В
Физические размеры: 7 x 8 см / 2,76 x 3,15 дюйма
Тип: Готовое изделие / запасные части
Цвет: красный
Материал: пластик
