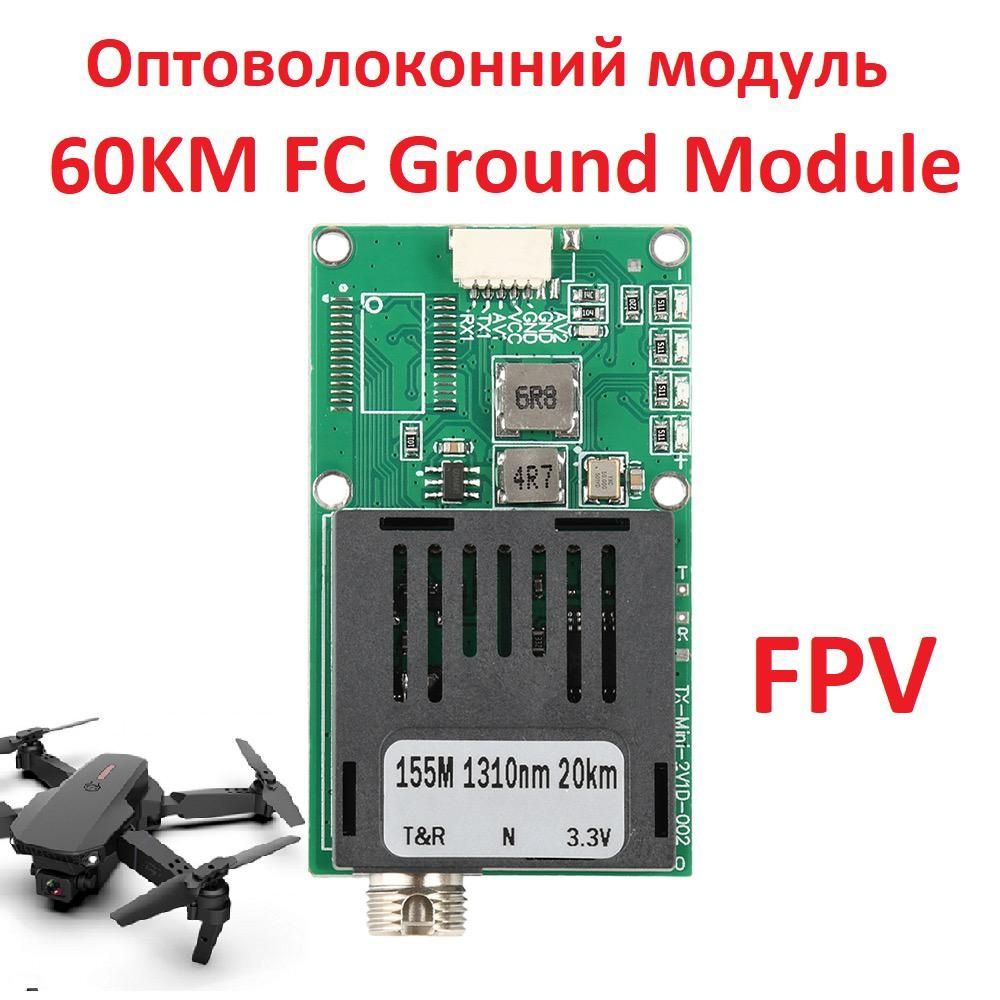

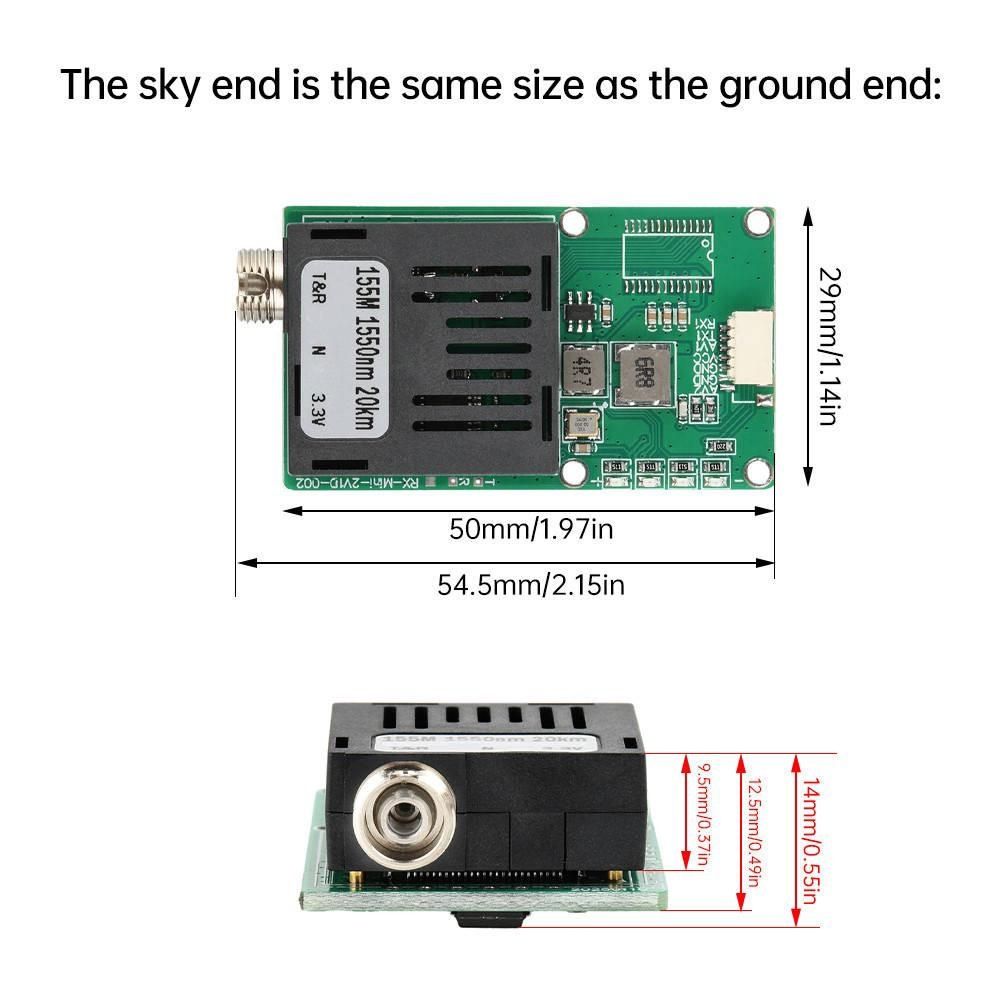

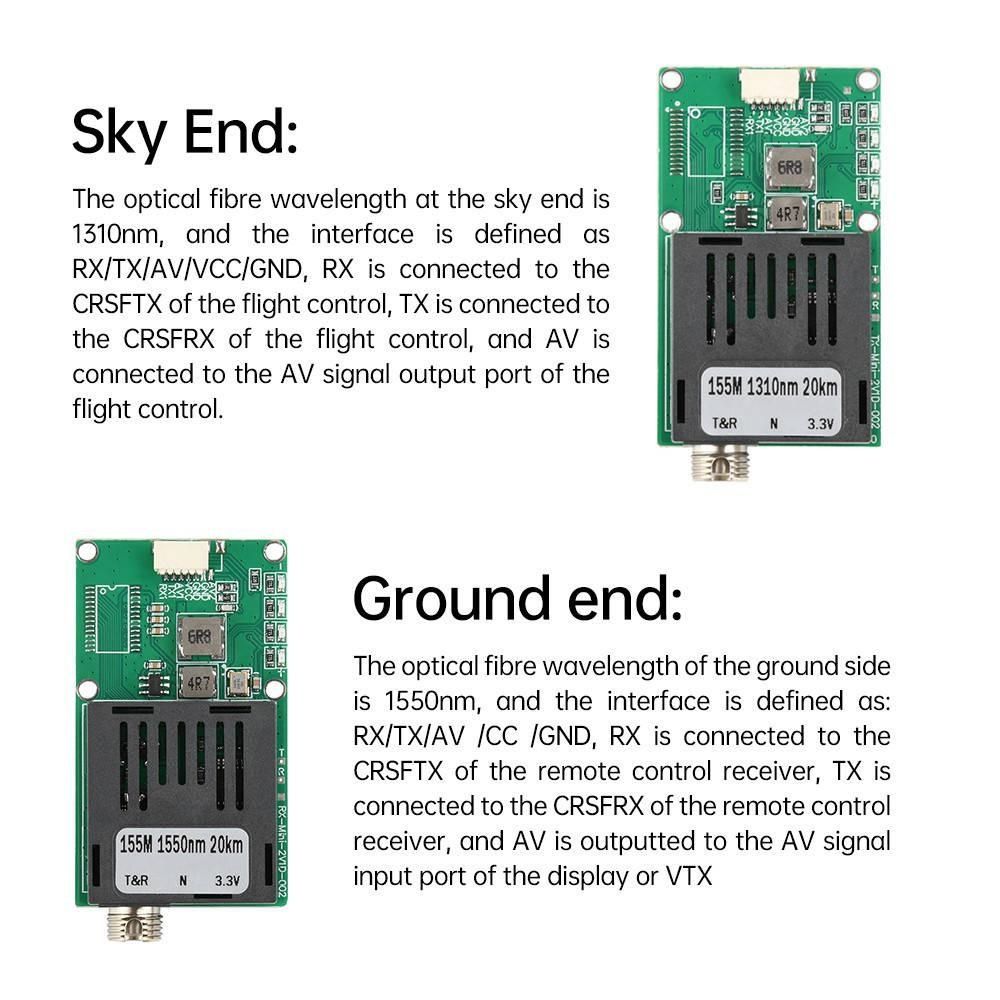

Опис Особливості: 1. Широкий діапазон напруги живлення 5,5-26 В: сумісний із різними акумуляторами для забезпечення стабільної роботи, підходить для дронів 2. Відстань зв'язку до 60 км: оптоволоконна передача, сигнал на великій відстані без втрат, підходить для керування FPV 3. Легка конструкція: компактний розмір усього 50x29x13 мм, що знижує навантаження на дрон і підвищує ефективність польоту 4. Двохвильовий оптоволоконний зв'язок: 1310 нм на повітряному модулі та 1550 нм на наземному модулі, гарантує якість передавання сигналу 5. Кілька індикаторів: живлення, оптоволокно, відео, стан даних Параметры: Джерело живлення: DC 5,5-26 В (батарея 2S-6S) Споживана потужність: 5 Вт Інтерфейс зв'язку: MX-SH1.0mm-6P: Оптоволоконний інтерфейс: FC (круглий із різзю) Відстань зв'язку: максимум 60 км Індикатор: індикатор живлення, оптоволоконний індикатор, індикатор відеосигналу, індикатор даних Розмір: 50*29*13 мм Sky end: Довжина хвилі оптоволокна з боку неба становить 1310 нм, інтерфейс визначається як: RX/TX/AV/GND/VCC/GND, RX доступ до CRSFTX керування польотом, TX доступ до CRSFRX керування польотом, AV доступ до вихідного порту сигналу AV керування польотом. Ground side: Довжина хвилі оптоволокна з боку землі становить 1550 нм, а інтерфейс визначається як RX/TX/AV/CC/GND, RX доступ до CRSFTX приймача дистанційного керування, TX доступ до CRSFRX приймача дистанційного керування, і AV-виходи на вхідний порт сигналу AV дисплея або VTX Опис: Цей пристрій розроблений для системи передавання сигналу БПЛА з 1 каналом аналогового відео та 1 каналом сигналу TTL. Пристрій характеризується безпекою, надійністю, стабільною роботою, загальною малою вагою, економічністю тощо. Сценарій застосування: дистанційне керування FPV Заходи безпеки: 1. Зверніть увагу, що напруга живлення не має перевищувати 26 В, інакше є ризик перегоряння 2. Зверніть увагу, що мінімальна напруга не має бути нижчою за 5 В, інакше чип плати може працювати некоректно. До комплекту входить: Модуль x1 Дріт зі штекером 6pin для під'єднання до модулю, з другого боку під паяння до скла х1 ЯК ПІД'ЄДНАННЯ: ПОДУШНИЙ МОДУЛЬ (A): З одного боку під'єднуємо оптоволокно до повітряного модуля далі під'єднуємо штекер 6 pin до модуля. Далі припаваємо до контактів на стеку: VIN, GND (видео сигнал от стека). TX, RX (Управління стеком) VCC, GND (живлення модуля від стека, можна використовувати від 5 до 26 вольтів. Зазвичай на склі це 5 або 9 вольтів) НАЗЕМНИЙ МОДУЛЬ (B): З одного боку під'єднуємо оптоволокно до наземного модуля далі під'єднуємо штекер 6 pin у модуль. Далі припаваємо до контактів залежно від вашої наземної станції, яку робитимете: VO, GND (відеосигнал, що входить від квадрокоптера, можна під'єднати безпосередньо до окулярів/монітора від модуля або через VTX). TX, RX (Це Керування стеком можна під'єднати безпосередньо до пульта від модуля або через ELRS) На відміну від інших конверторів на ринку, для нашого конвертора не потрібен додатковий конвертор TTL to SBUS. Під'єднання двома контактами безпосередньо до пульта. Далі робимо налаштування на пульті, і все працює VCC, GND (живлення модуля, можна використовувати від 5 до 26 вольтів. Зазвичай використовують знижувальну плату до 12 вольтів) Також ви можете купити наземний модуль для під'єднання до пульта та монітора, окулярів. Модуля працюють тільки в парі A1310+B1550 На замовлення можемо зробити для вас будь-який повітряний і наземний модуль із різним функціоналом, відеопортами, портами передавання даних, живлення модуля, довжиною передавання сигналу (до 120 кілометрів).
