Вітаємо Вас у нашому OLX-магазині Doctor DIY!

Новинка!

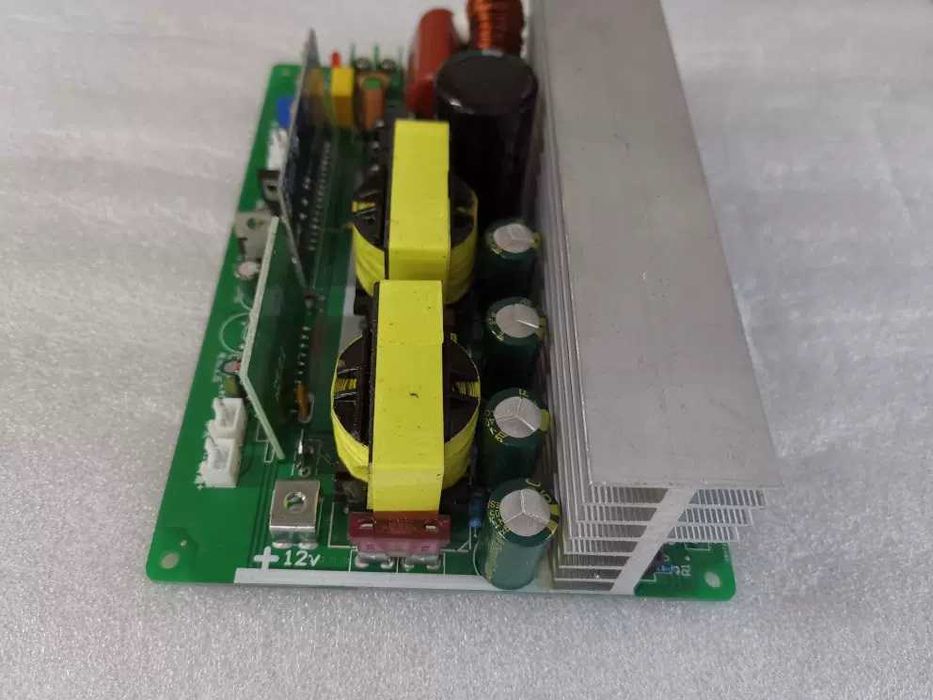

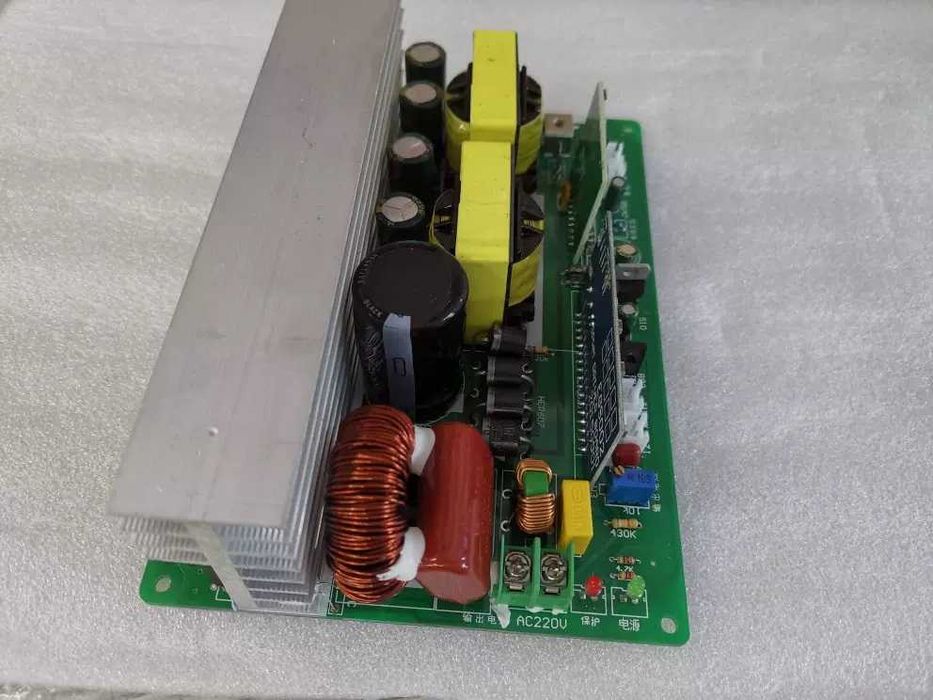

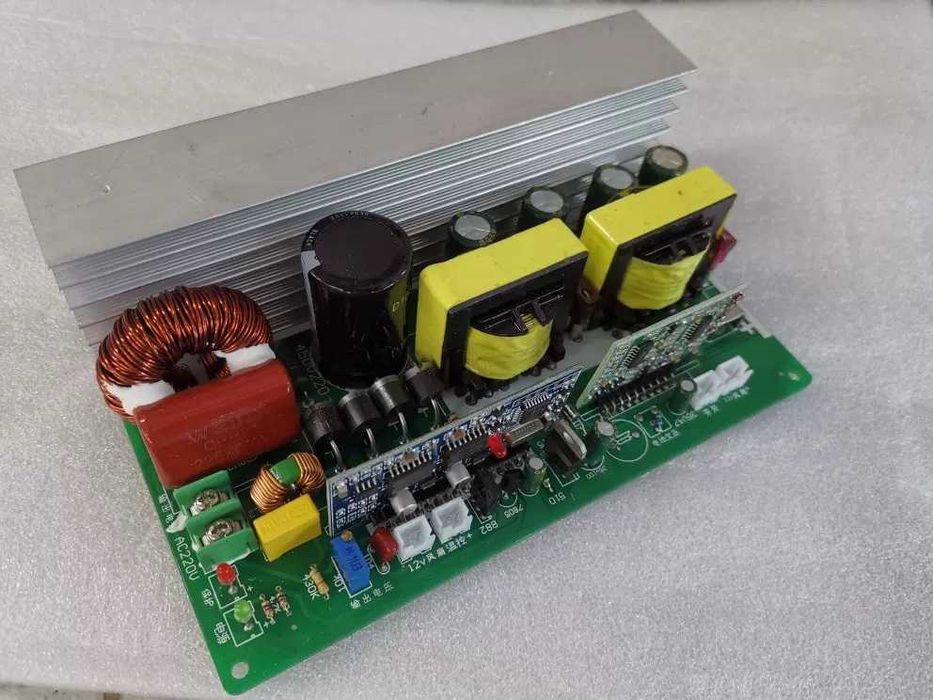

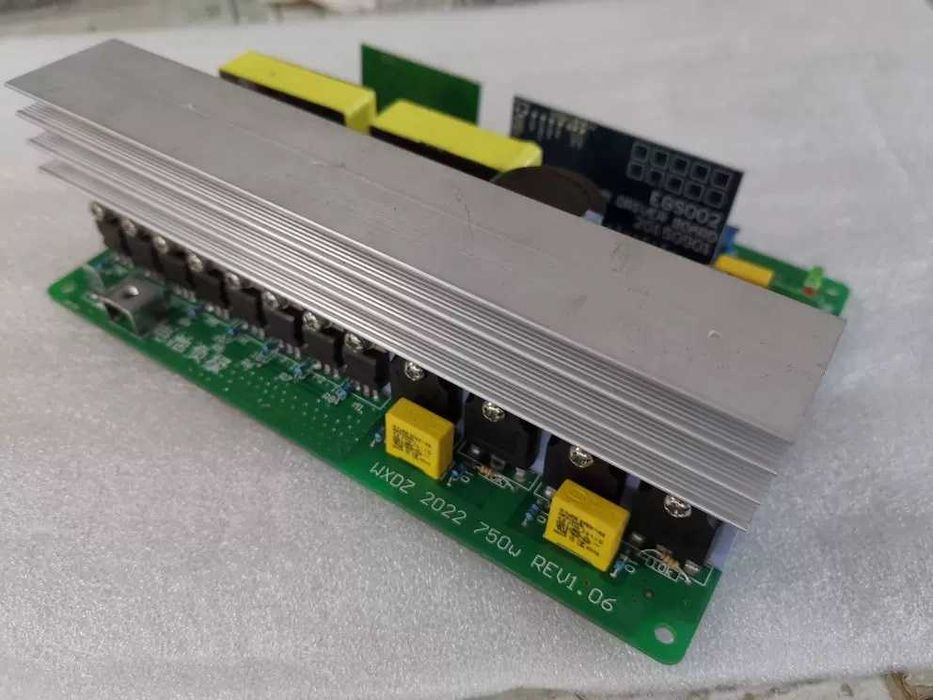

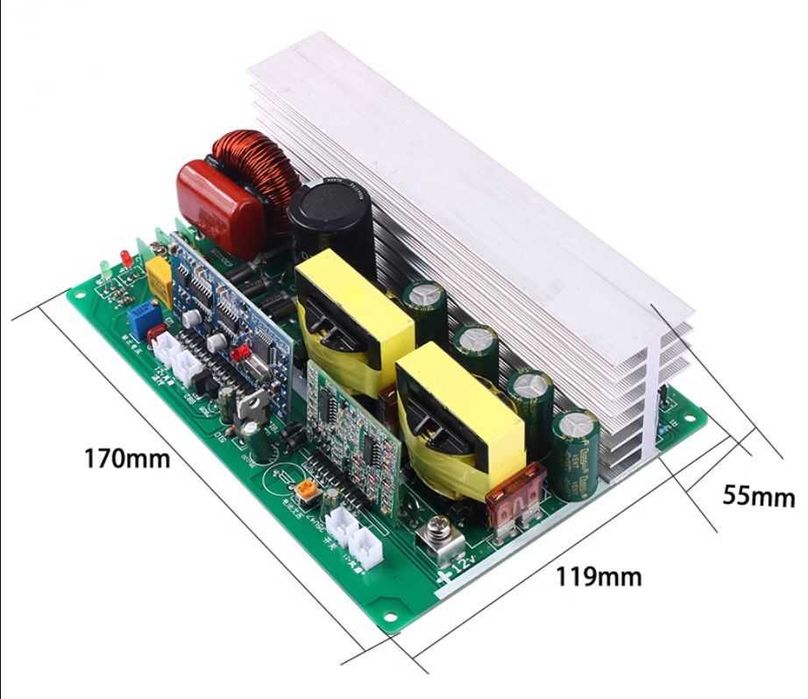

Інвертор чистий синус 750W (пік 1000W) 12V/220V - 2050
Інвертор чистий синус 400W [пік 750W] 12V/220V - 1650

Плата для самостійного виготовлення потужного імпульсного перетворювача напруги із чистим синусом на виході. Підходить для котлів, невеликих насосів опалення, для будь-яких типів ламп освітлення. Плата представляє собою повністю працюючий, налаштований інвертор, вам залишається відібрати відповідний корпус та забезпечити хорошу вентиляцію. Вихід для вентилятора 12V є на платі, вентилятор керується за допомогою датчика температури радіатора.

Увага! Дотримуйтеся техніки безпеки! Не торкайтеся деталей інвертора при підключеному АКБ - небезпечна для життя напруга!

Дотримуйте полярності!

Користувацька угода: придбавши цей виріб, ви погоджуєтесь з тим, що продавець перевірив роботоздатність виробу перед відправленням і гарантує його роботу при правильному кваліфікованому обходженні, претензій і повернень немає. Дякуємо.

ОЛХ-доставка Новою Поштою або УкрПоштою.

Вага однієї плати становить 0,65 кг. Основний трансформатор: 3530 2шт. У первинному трансформаторі використовується мідний дріт. Вихідний каскад має 4 силових транзисторів, ток холостого ходу становить приблизно 350 мА. Вентилятор буде працювати протягом 1 секунди, коли температура радіатора досягне приблизно 50 °, вентилятор запускається при температурі близько 70 °, захист від перегріву зупиняє вихід, коли температура падає до 60 °, функція захисту відновлюється, захист від короткого замикання, захист від перевантаження, захист від перегріву, захист від низької напруги, захист від перенапруги.

Заходи безпеки: Позитивний і від'ємний вхід 12 В строго заборонено міняти місцями, а вихідний роз'єм строго заборонено підключати до мережі. Будь ласка, використовуйте його в провітрюваному і сухому місці.

3 регульовані резистори на платі W1 захист від пониженого напруги W2 зворотний зв'язок по високому напруги постійного струму регульована напруга на шині току холостого ходу W3 вихідна напруга регульований вихід регульована плата інвертора 110В-240В

Заходи безпеки:

Інвертор 12–220 В можна підключати лише до акумулятора 12 В для тестування, не підключайте до інших джерел напруги, що перевищують 16 В, це пошкодить друковану плату.

Позитивні та від'ємні полюси входу повинні відповідати стандарту, а довжина мідних проводів січенням 10 мм² не повинна перевищувати 60 см, в іншому випадку це вплине на продуктивність. Стандарт конфігурації батареї вище 60 Аг, 10 Аг з 100 Вт, 20 Аг з 200 Вт і так далі.

На синусоїдальній платі висока напруга постійного струму 350 В. Нижню плату слід ізолювати. Будь ласка, не кладіть її на плату для перевірки включення. Витік плати пошкодить високовольтну частину. Матеріали з високими ізоляційними властивостями, такі як пластикові панелі чи пінопластові панелі, повинні бути прокладені. Заборонено доторкання металевих деталей друкованої плати під час тесту при включенні живлення.

Інвертор не має функції зарядки. Категорично заборонено підключати вихідну лінію до мережі, інакше ви несете відповідальність за наслідки.
