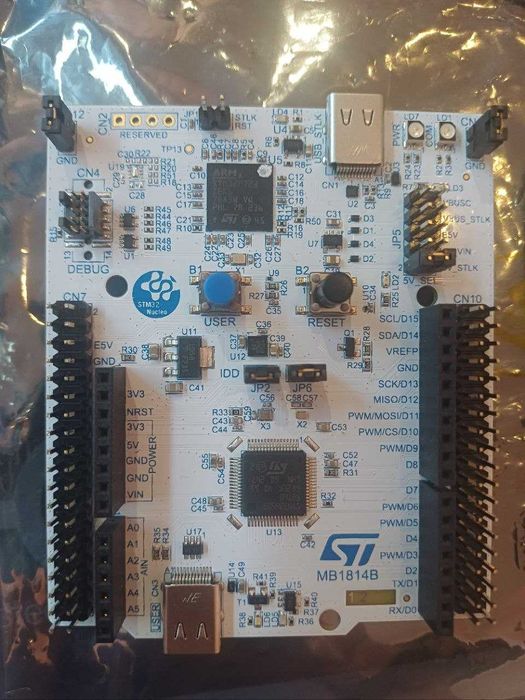

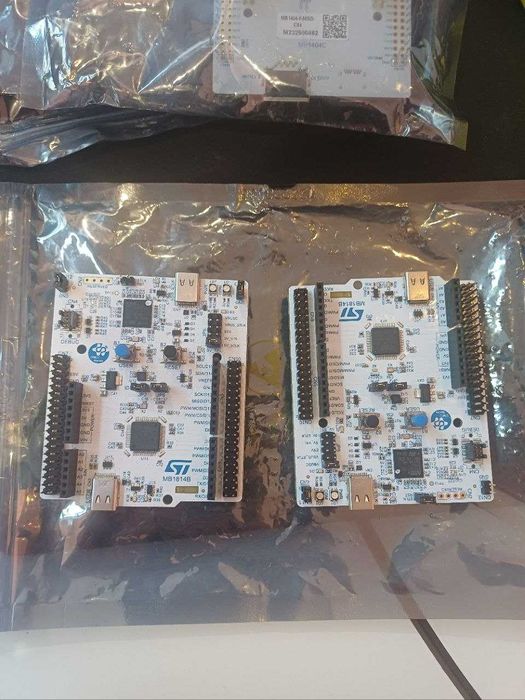

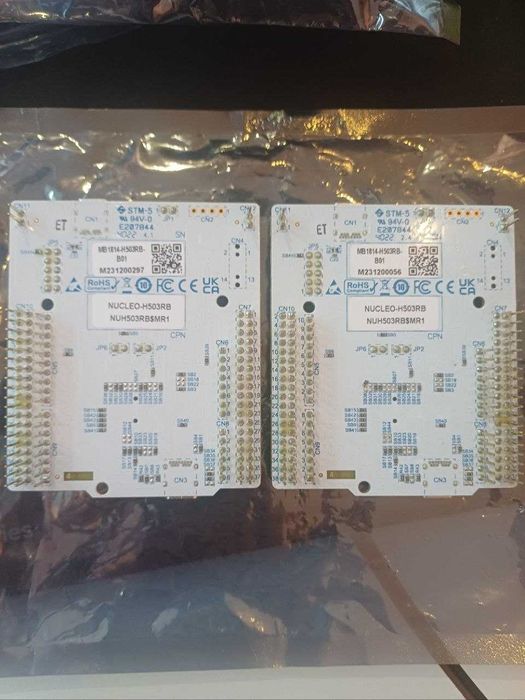

NUCLEO-H503RB є розробницькою платою STM32 Nucleo-64 від STMicroelectronics. Вона оснащена мікроконтролером STM32H503RB і має 64-контактний роз'єм Morpho для забезпечення зручного підключення та розширення функціональності.

Ця розробницька плата призначена для прототипування та розробки вбудованих систем на базі мікроконтролерів STM32 серії H5. Мікроконтролер STM32H503RB використовує ядро Arm® Cortex®-M33, що надає високу продуктивність та широкі можливості обробки сигналів.

NUCLEO-H503RB має розширені можливості підключення, включаючи роз'єм Morpho, який дозволяє підключати розширювальні модулі та додаткові пристрої. Крім того, плата має роз'єми Arduino Uno R3, що забезпечує сумісність з широким спектром розширювальних модулів та бібліотек Arduino.

NUCLEO-H503RB також підтримує різні середовища розробки, включаючи STM32CubeIDE, яке забезпечує зручну інтегровану середу для програмування і відладки. Крім того, плата сумісна з STM32Cube-екосистемою, що дозволяє використовувати багатофункціональні бібліотеки та інструменти для розробки програмного забезпечення.

Ця плата є потужним і гнучким розробницьким інструментом для прототипування та розробки вбудованих систем з використанням мікроконтролерів STM32H503RB. Вона надає зручні з'єднання та розширювальні можливості для реалізації різноманітних додатків та проектів.





Основні особливості:

• Мікроконтролер NUCLEO-H503RB на основі ядра Arm® Cortex®-M33, що містить 128 Кбайт флеш-пам’яті та 32 Кбайт SRAM у корпусі LQFP64
• USB Type-C® (режим пристрою/повна швидкість)
• Один світлодіод користувача, який використовується спільно з ARDUINO® Uno V3
• Кнопки скидання та користувача
• 32,768 кГц кристалічний генератор LSE
• Кварцевий генератор HSE 24 МГц
• Роз'єми плати:
– ST-LINK USB Type-C®
– Користувач USB Type-C®
– MIPI10 для налагодження (SWD/JTAG)
– Роз’єм розширення ARDUINO® Uno V3
– Розширювальні контактні роз’єми ST morpho для повного доступу до всіх входів/виходів STM32
• Гнучкі варіанти джерела живлення: ST-LINK USB VBUS, USB-роз'єм для користувача або зовнішні джерела
• Вбудований налагоджувач/програматор STLINK-V3EC з можливістю повторного перерахування USB: накопичувач, віртуальний COM-порт і порт налагодження
• Комплексні бібліотеки безкоштовного програмного забезпечення та приклади доступні з пакетом STM32CubeH5 MCU
• Підтримка широкого вибору інтегрованих середовищ розробки (IDE), включаючи IAR Embedded Workbench®, MDK-ARM і STM32CubeIDE



Особливості цієї плати:

• USB FS на роз’ємі USB TypeC®
• роз'єм STLINK-V3EC на USB Type-C®
• корпус LQFP64
