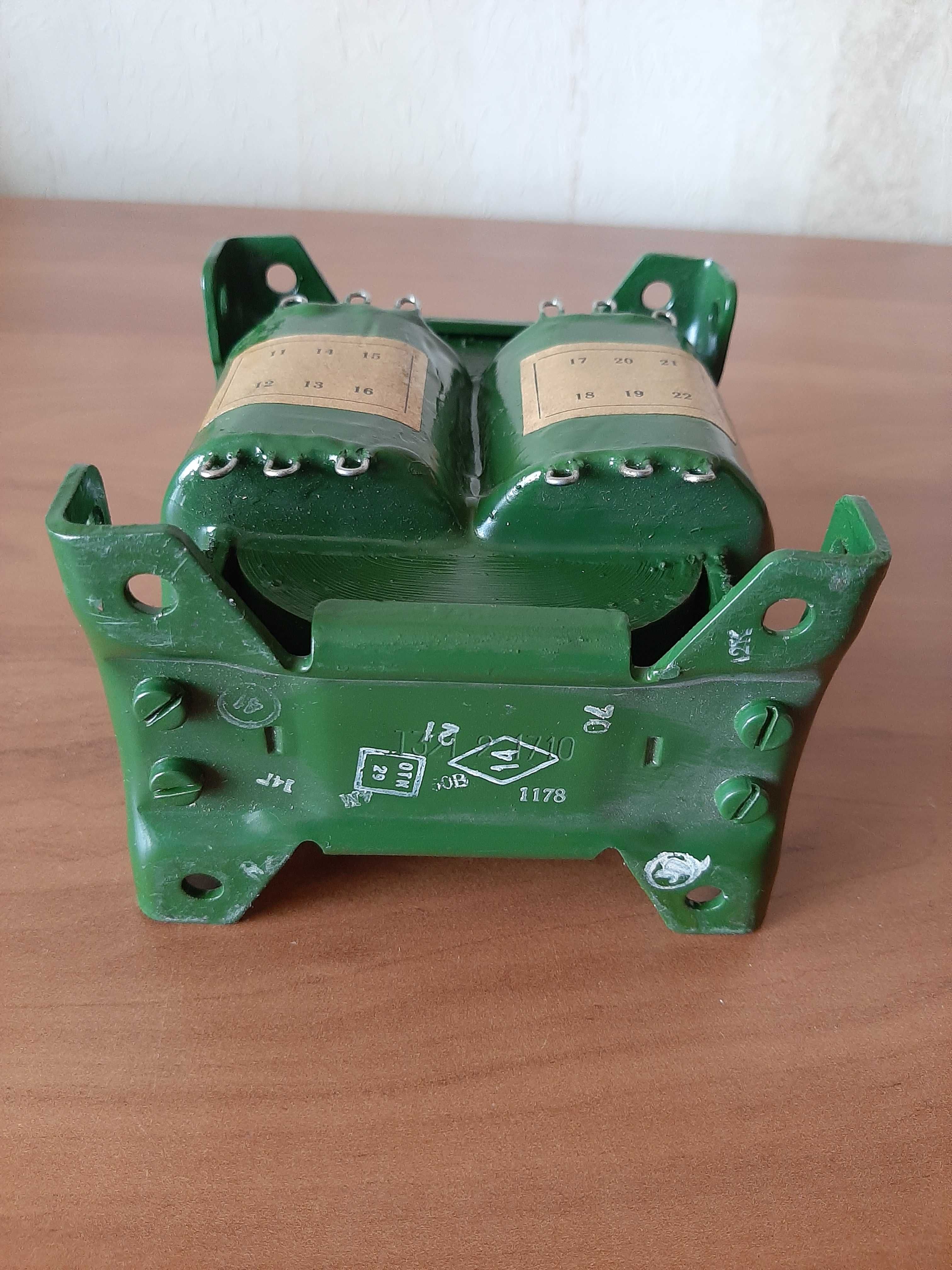

Трансформатор силовий ТПП-321-127/220-50, новий, ВП.

• Сердечник: ПЛМ27х40х58
• Потужність: 200 Вт
• Струм первинної обмотки: 2,03/1,15 А
• Маса: 3,85 кг

Виводи обмоток Напруга, В, Допустимий струм, А
11-12 5 4
17-18 5 4
13-14 20 4
19-20 20 4
15-16 1,26 4
21-22 1,26 4

Напруга на відводах первинних обмоток трансформаторів ТПП321 на 127/220 В:

• між виводами 1 та 2, 6 та 7 - 7 В;
• між виводами 2 та 3, 7 та 8 - 100 В;
• між виводами 3 та 4, 8 та 9 - 20 В;
• між виводами 4 та 5, 9 та 10 - 11 В.

При використанні трансформаторів ТПП321-127/220 на 127 В необхідно:
• з'єднати виводи 1 та 9, 4 та 6, при цьому магнітні потоки первинних обмоток обох стрижнів підсумовуються;
• подати напругу 127 на виводи 1 і 4 (6 і 9).

При використанні трансформаторів ТПП321-127/220 на 220 В необхідно:
• з'єднати виводи 3 та 9 або 4 та 8;
• подати напругу 220 на виводи 2 і 7.
