Инструкция по использованию тестера аккумулятора и проводов
1. Подготовка к работе
Отключите соединительный провод.

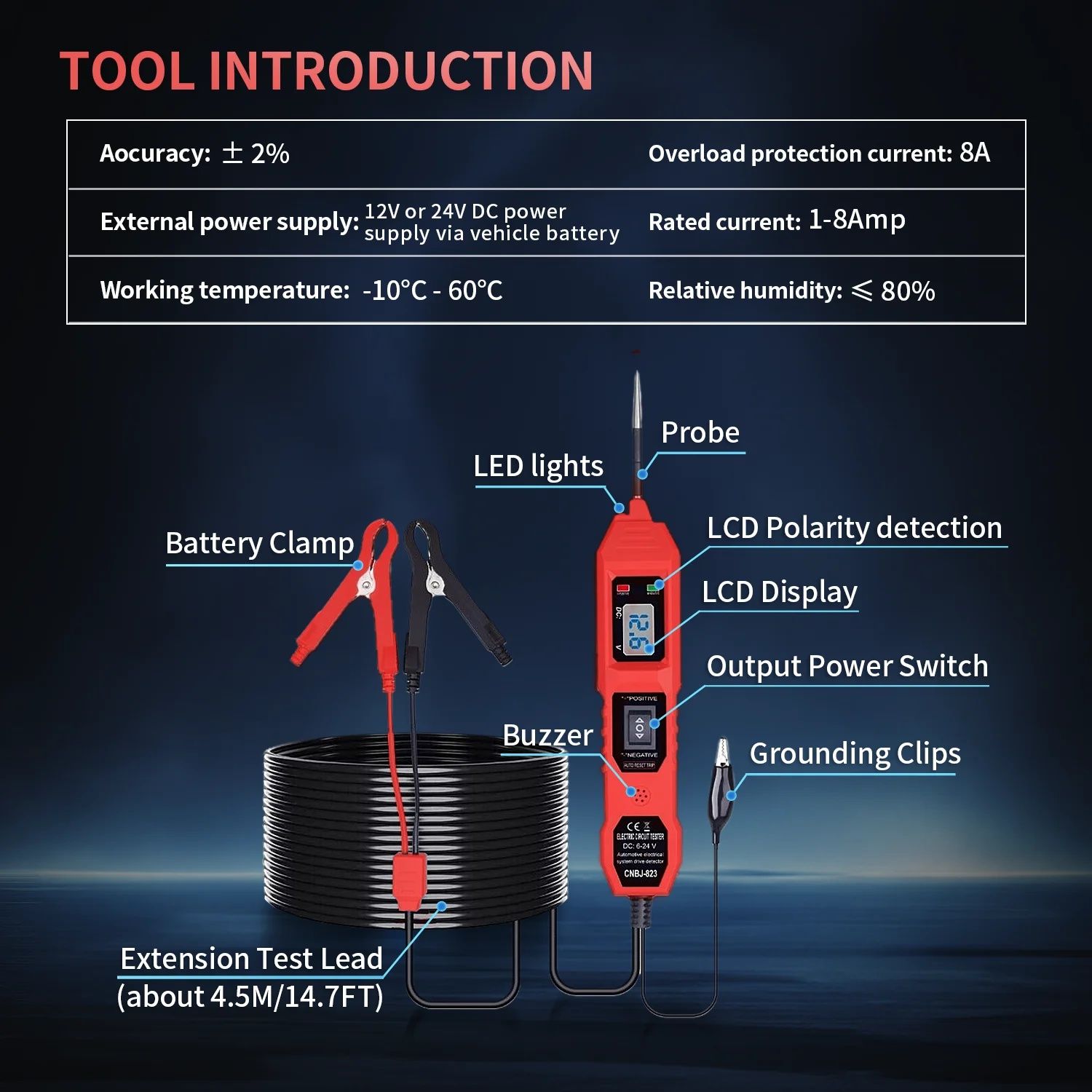

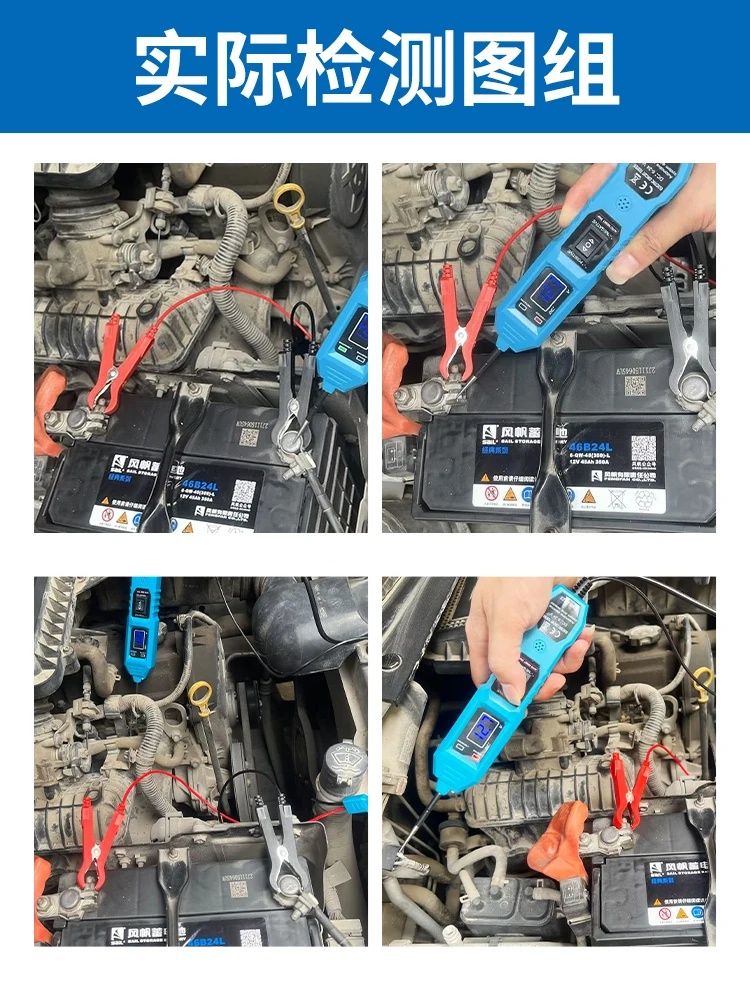

Подключите красный зажим к положительной клемме аккумулятора, а черный зажим — к отрицательной клемме.

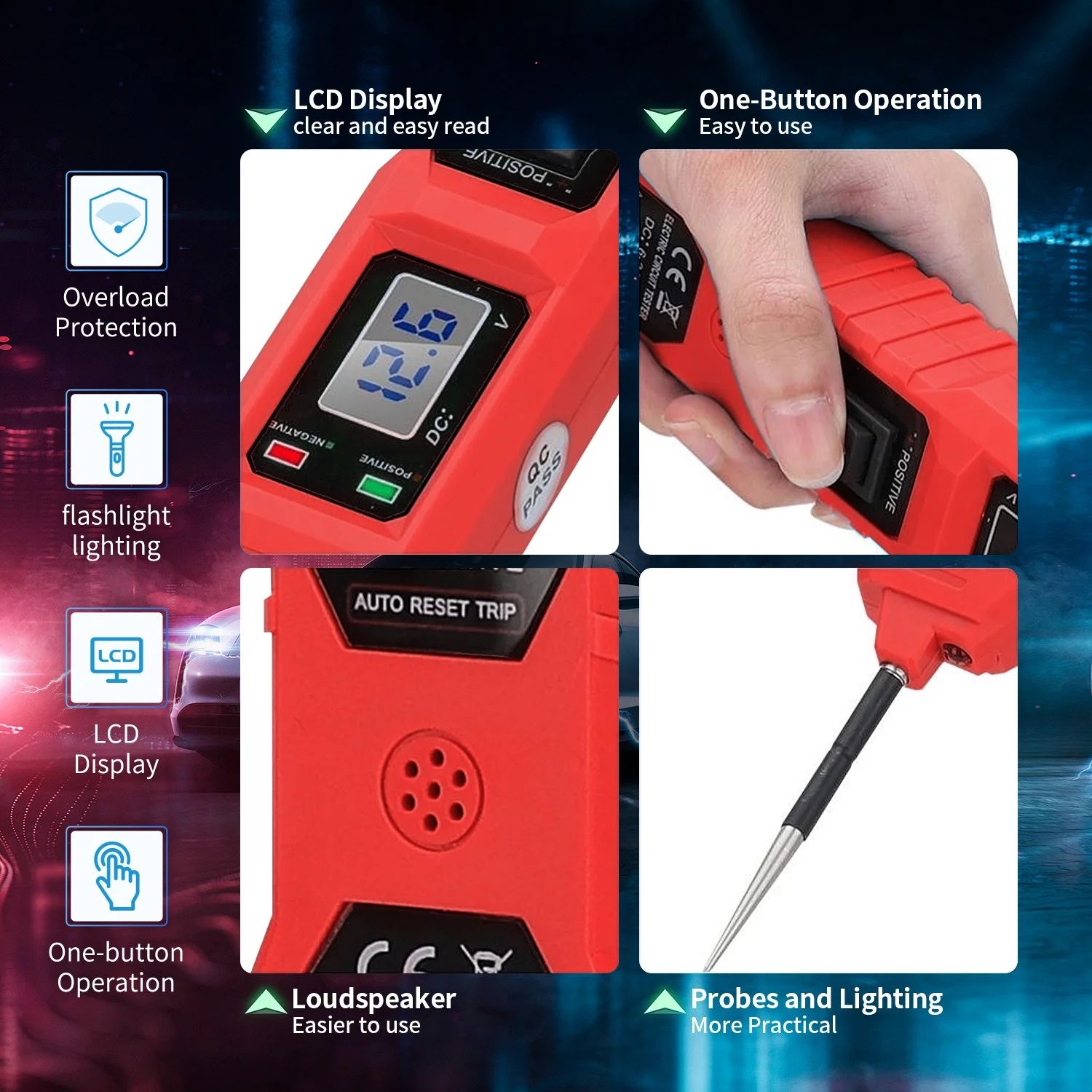

После подключения на дисплее появится синяя цифра, показывающая текущее напряжение аккумулятора, и включится передний свет.

Если отсоединить провода, значение напряжения не отображается, но свет остается включенным.

2. Самопроверка (самоиспытание)
Перед использованием рекомендуется провести самопроверку, чтобы убедиться в исправности прибора:

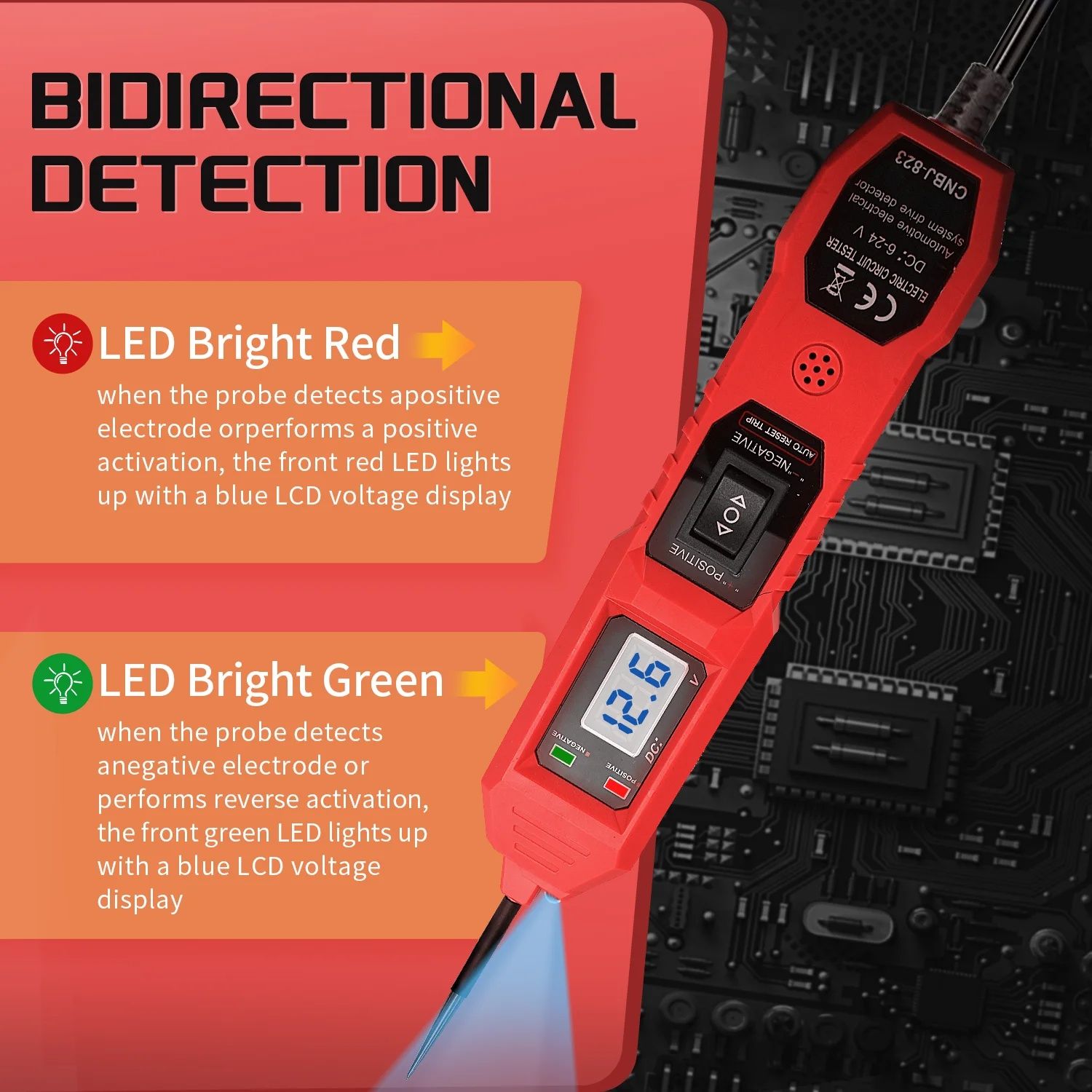

Нажмите кнопку испытания в положение (А). Светодиод (СИД) на приборе загорится ярко-красным — это означает наличие положительного напряжения на выходе.

Переключите кнопку в положение (7). СИД загорится ярко-зеленым — это означает наличие выходного напряжения.

Отпустите кнопку и приложите пробник к положительному электродy аккумулятора. СИД загорится красным, что указывает на положительное напряжение.

Отпустите кнопку и приложите пробник к отрицательному электродy аккумулятора. СИД загорится зеленым, что указывает на отрицательное напряжение.

Нажмите кнопку в положение (А), СИД загорится красным. Быстро коснитесь пробником отрицательного электрода аккумулятора (возможна небольшая искра). СИД сменится с красного на зеленый, и прозвучит звуковой сигнал — это подтверждает исправность прибора.

3. Определение полярности неизвестного контакта
Приложите испытательный пробник к контакту аккумулятора с неизвестной полярностью.

Если СИД горит красным — контакт положительный.

Если СИД горит зеленым — контакт отрицательный.

4. Проверка целостности провода (испытание отключения)
Подключите вспомогательный черный зажим к одному концу проверяемого провода (клемма заземления).

Приложите испытательный пробник к другому концу провода.

Если СИД загорается зеленым — провод целый и соединение присутствует.

Если СИД не загорается — провод разорван или отсутствует соединение.

5. Дополнительные рекомендации
Для проверки отрицательной клеммы используйте вспомогательный черный зажим.

При нажатии кнопки тестера в положение (1) и подключении пробника к положительному контакту, СИД загорится красным.

Если после звукового сигнала СИД меняется с красного на зеленый — элемент исправен.

При отсутствии сигнала или неправильном цвете СИД — возможна неисправность или перегрузка.
