NovAtel SMART7: Мультичастотный и мультисистемный GNSS приемник с антенной в одном корпусе
NovAtel SMART7: Мультичастотный и мультисистемный GNSS приемник с антенной в одном корпусе
NovAtel SMART7: интегрированный приемник GPS и антенна с высокостабильным фазовым центром. Приемник OEM7 и антенна VEXXIS внутри SMART7 позволяют принимать сигналы GPS, ГЛОНАСС, Beidou, Galileo и QZSS. 555 каналов приема сигналов GNSS обеспечивают лучшую доступность спутников при изменении рельефа и окружающей среды. SMART7 также принимает сигналы L-диапазона, что обеспечивает легкий доступ к сигналам коррекции, предоставляемым TerraStar. Технология ALIGN от Hexagon NovAtel дополнительно поддерживается в сочетании со вторым приемником SMART7 или NovAtel, чтобы обеспечить относительный курс и положения, которые можно использовать для направления дополнительных транспортных средств. Wi-Fi можно использовать для обеспечения беспроводного решения ALIGN для упрощения связи в приложениях управления. Благодаря дополнительной интегрированной компенсации рельефа SMART7 улучшает навигацию и автомобильное управление на неровной местности и склонах, обеспечивая положение, которое автоматически корректируется в соответствии с углам и креном автомобиля. SMART7 может обеспечить диапазон точности и производительности от двух частотного GLIDE до сантиметрового уровня RTK. Услуги TerraStar обеспечивают дециметровую или сантиметровую точность уровня, используя глобальные спутниковые поправки. SMART7 поддерживает связь по шине RS-232 и CAN. Опция Wi-Fi 2,4 ГГц и 10/100 Ethernet позволит подключаться к сети Wi-Fi автомобиля, маршрутизаторов, терминалов или других антенн SMART7. Wi-Fi или Ethernet можно использовать для получения поправок RTK или TerraStar через NTRIP. SMART7 изготовлен в крепком, водонепроницаемом корпусе, который отвечает экологическим стандартам MIL-STD-810G. Поддерживается магнитное и винтовое крепление.
Отслеживание сигнала:
GPS
L1 C/A, L1C, L2C, L2P, L5.
GLONASS
L1 C/A, L2 C/A, L2P, L3, L5.
Galileo
E1, E5 AltBOC, E5a, E5b, E6.
BeiDou
B1I, B1C, B2I, B2a, B2b, B3I.
SBAS
L1, L5.
L-диапазон до 5 каналов.
до 5 каналов
Точность определения позиции (план, СКП):
Автономно L1/L2
1,2м.
SBAS
60 см.
DGPS
40 см.
TerraStar-L
40 см.
TerraStar-C PRO
2,0 см
TerraStar-X
2,0 см
Точность определения скорости
0,03 м/с
Точность определения времени
20 нс
Точность компенсации рельефа (крен/наклон)
0,5 градуса
Точность от прохода к проходу (95%)
L1/L2 GLIDE автономно
35 см
TerraStar-L
15см
TerraStar-C PRO
2 см
Максимальная скорость передачи данных
Измерение
до 20 Гц
Положение
до 20 Гц
Физические и электрические характеристики
Габариты
220мм (длина) x 192 мм (ширина) х 66 (высота) мм
Вес
1100 грамм
Интерфейс

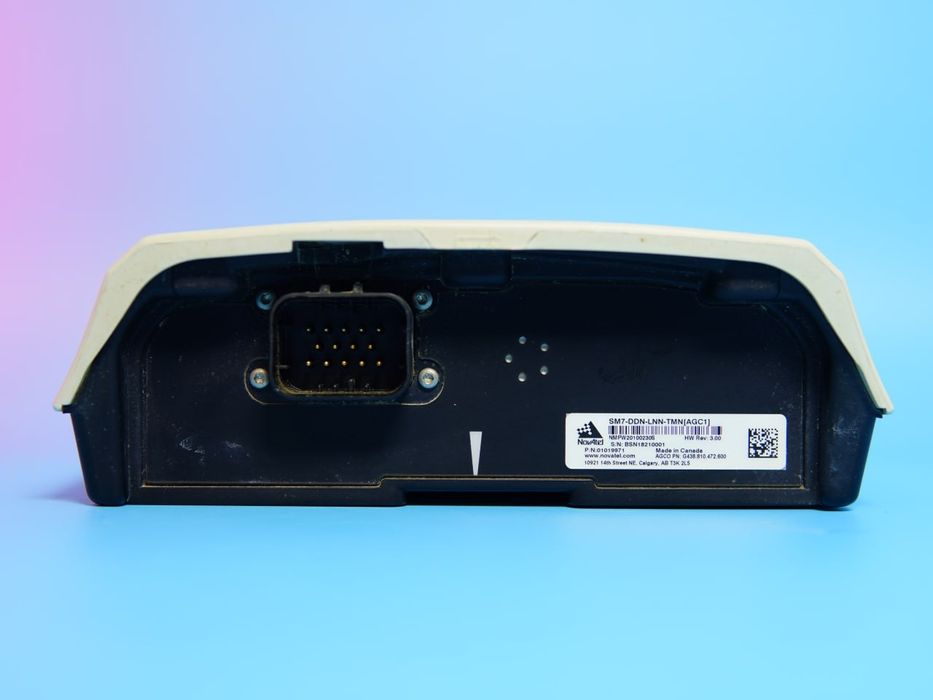

14-pin (Tyco Ampseal)
Крепление

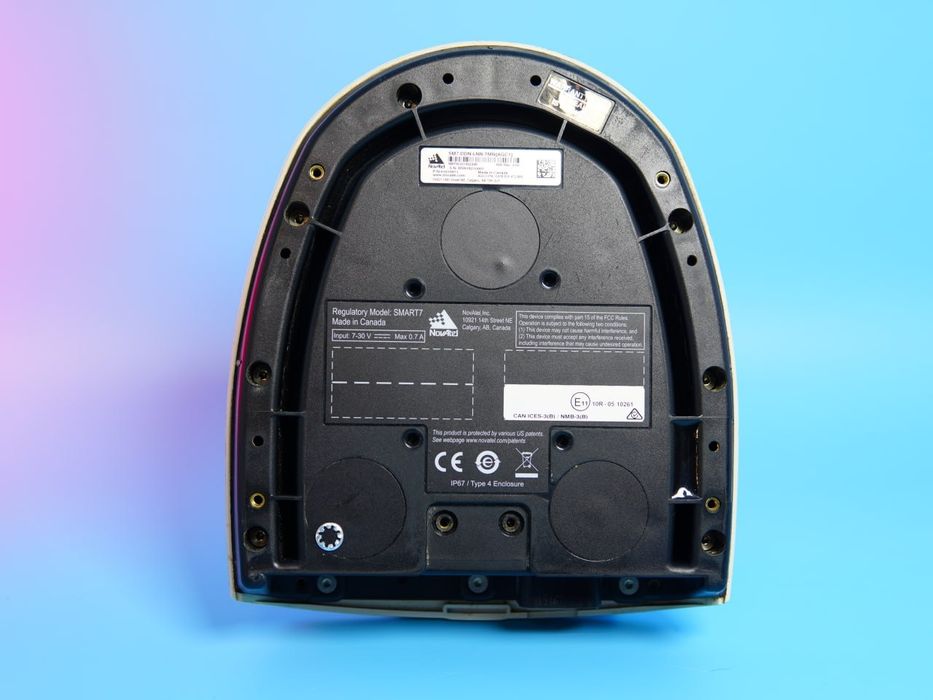

2 магнита 4 x M4 винтовых креплений
Питание
7 – 30 В постоянного тока
Потребляемая мощность
4 Вт (типично)
Индикаторы состояния
Разноцветный, видимый при дневном свете
Защита по входному питанию
ISO 7637-2:2004 и ISO 15003
Диапазон рабочих температур
-40...+70°C
Уровень защиты
IP67
Порты связи
3 – RS-232, 1 – CAN Bus, 1 – выход 1 PPS, 1 – скорость движения выход маркера события
Прием поправок в форматах
RTCM версий 2.1, 2.3, 3.0 и 3.1, CMR, CMR+ и RTCA
Выход сообщений в форматах
NMEA-0183 или NovAtel ASCII или binary
