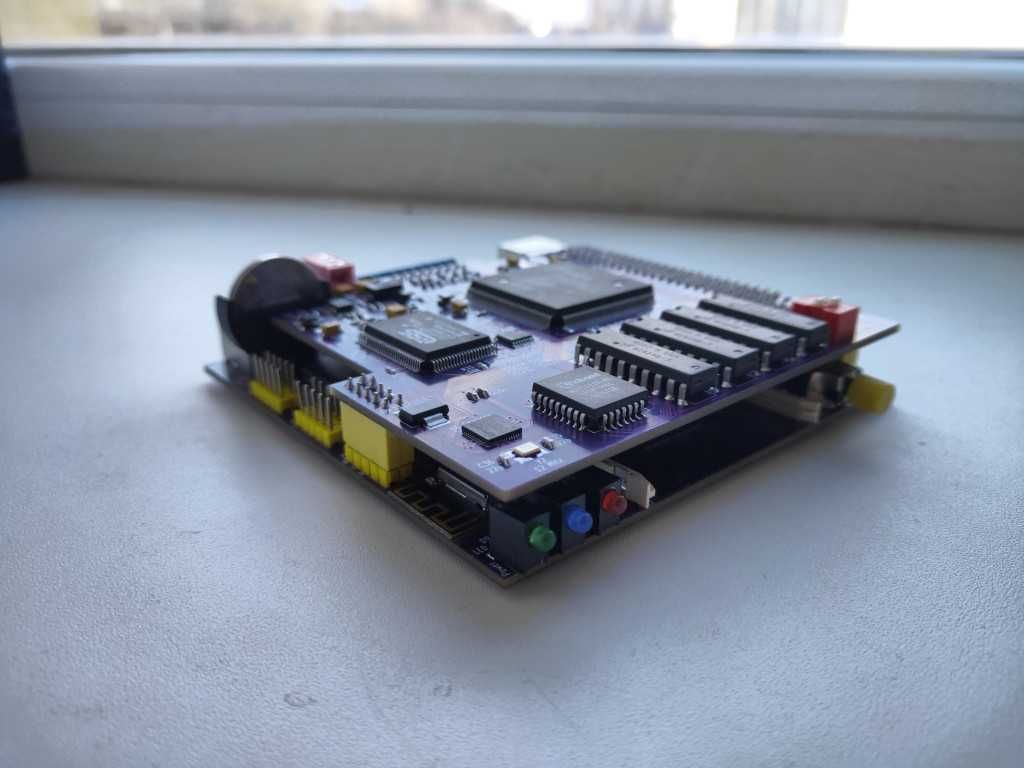

Пропоную комплект для самостійного складання мініатюрного комп’ютера «Харон» авторства UzixLS. Це 386SX-40 в форматі 100х100 мм з PC104-Bus, з 4 Mb RAM, CF-card накопичувачем , 512 Kb SVGA Trident 9000i, ESS1868 Sound, PS/2 портами клавіатури і мишки, 2-ма COM портами. Опціонально (в комплект не входять) можливе дообладнання SAM2695 MIDI, ESP8266 WiFi.
Проект складний в плані великого об’єму роботи по монтажу дрібних планарних і SMD компонентів – тож я не рекомендував би його аматорам без хорошого досвіду з подібними комплектаціями. Але разом з тим простий в сенсі, що тут фактично нічого не вимагає ніякого налагоджування – всі частини схеми максимально «відпрацьовані» і стикуються між собою без проблем. Сам успішно склав, і щонайменше двоє моїх знайомих теж успішно склали, тож проект 100% робочий.

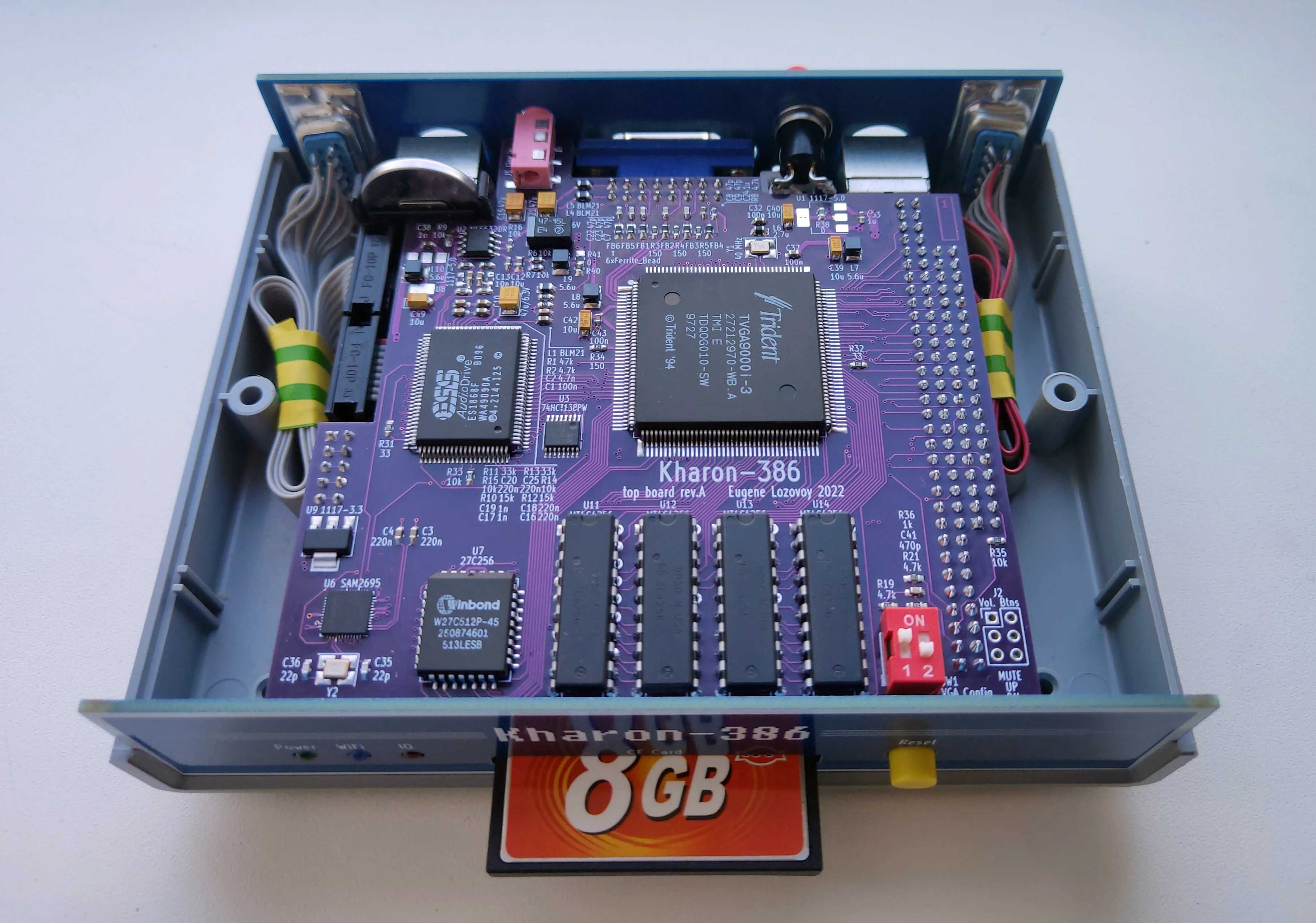

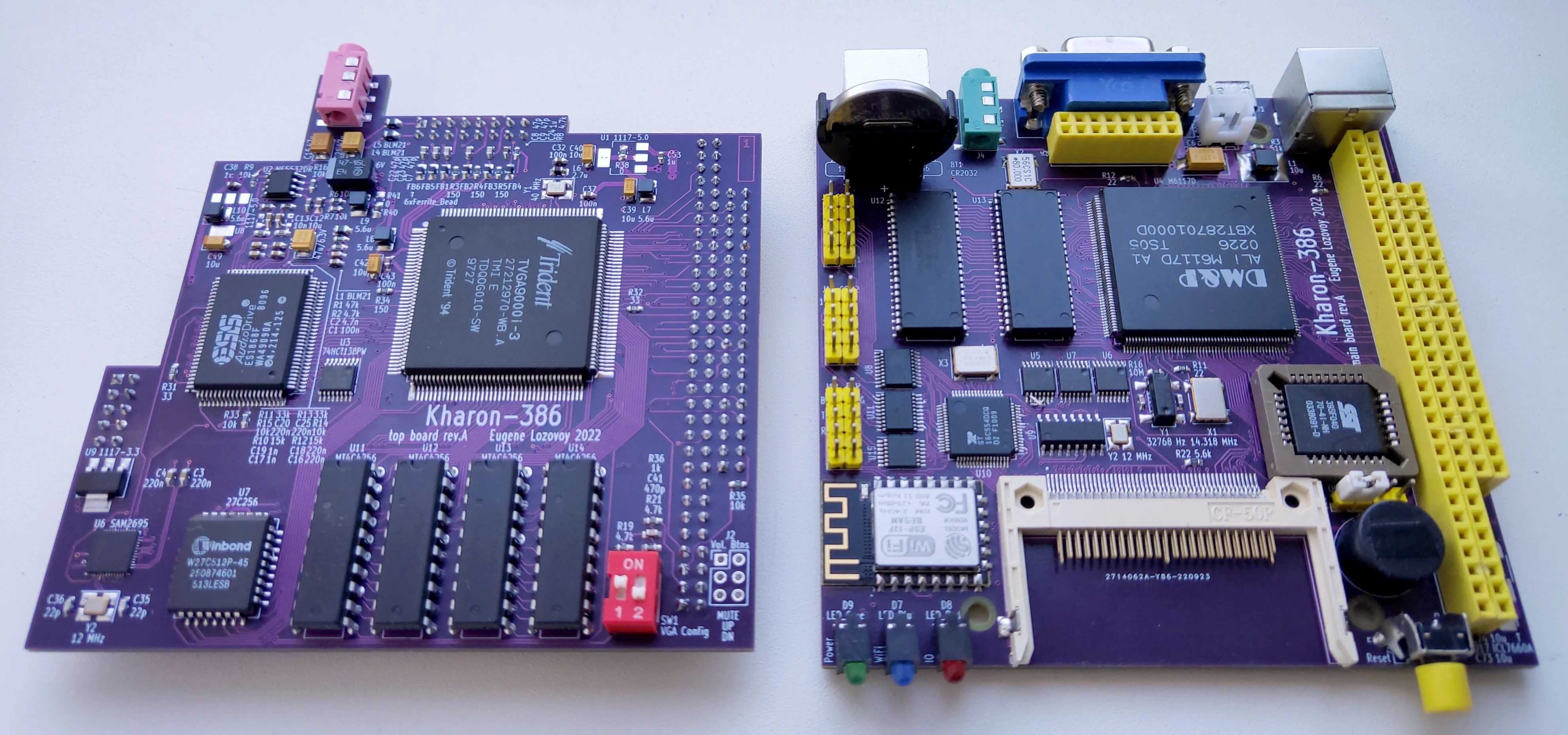

В комплект входять : плати Kharon386 ( 2 шт), майже усі мікросхеми і інші активні компоненти ( окрім SAM2695-MIDI, ESP8266-WiFi, СH340G-USB ), усі (кілька сотень !) пасивні елементи, усі конектори, світлодіоди, шлейфи. Корпус теж входить в комплект, а також оригінальні лицева і задня панелі для «Харона».
Увага : мікросхеми Trident 9000i та ESS1868 не додаються. Натомість докладено відеокарта і звукова карта на основі цих чіпів, для використання в якості «донорів». Можливо, це створює додатковий об’єм роботи з демонтажу-монтажу – зате є можливість протестувати ці мікросхеми, а не напаювати китайського «кота в мішку».

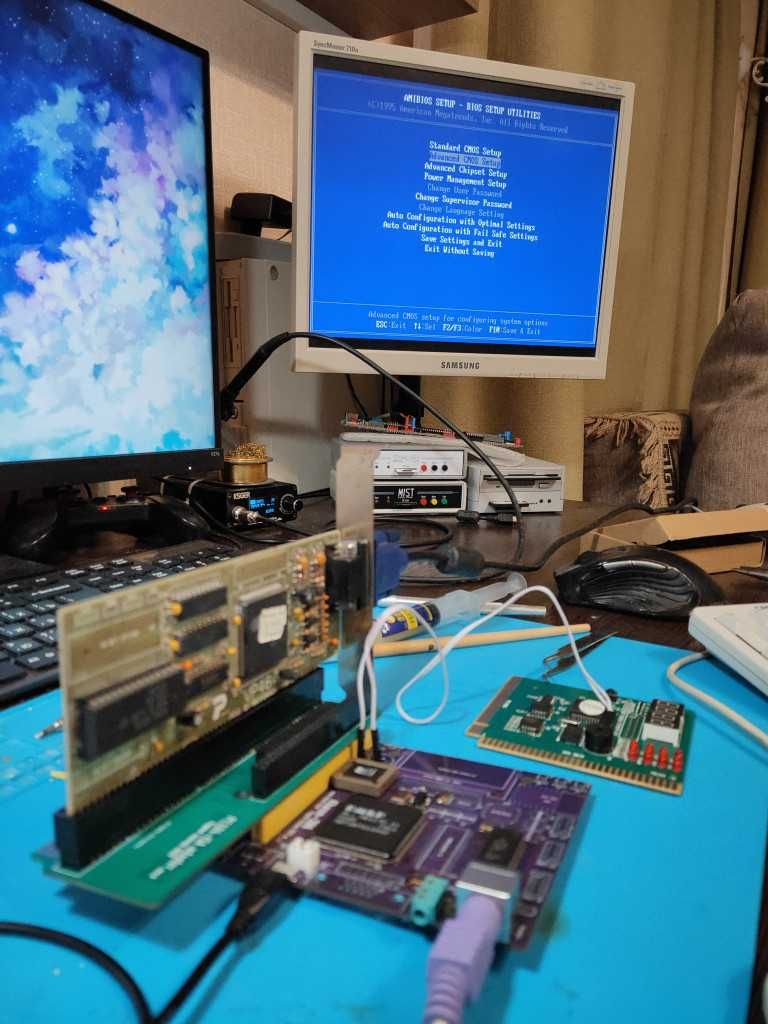

Додатково ( бонусом ) додається плата PC104-ISA адаптера з необхідними конекторами. Вона буде дуже корисна в процесі складання «Харона», при потребі – для під’єднання до нього інших ISA девайсів – а на майбутнє – для всіляких робіт з шиною PC104.
Вартісь комплекту – 5999 грн ( 6142 Грн з ОЛХ доставкою ).

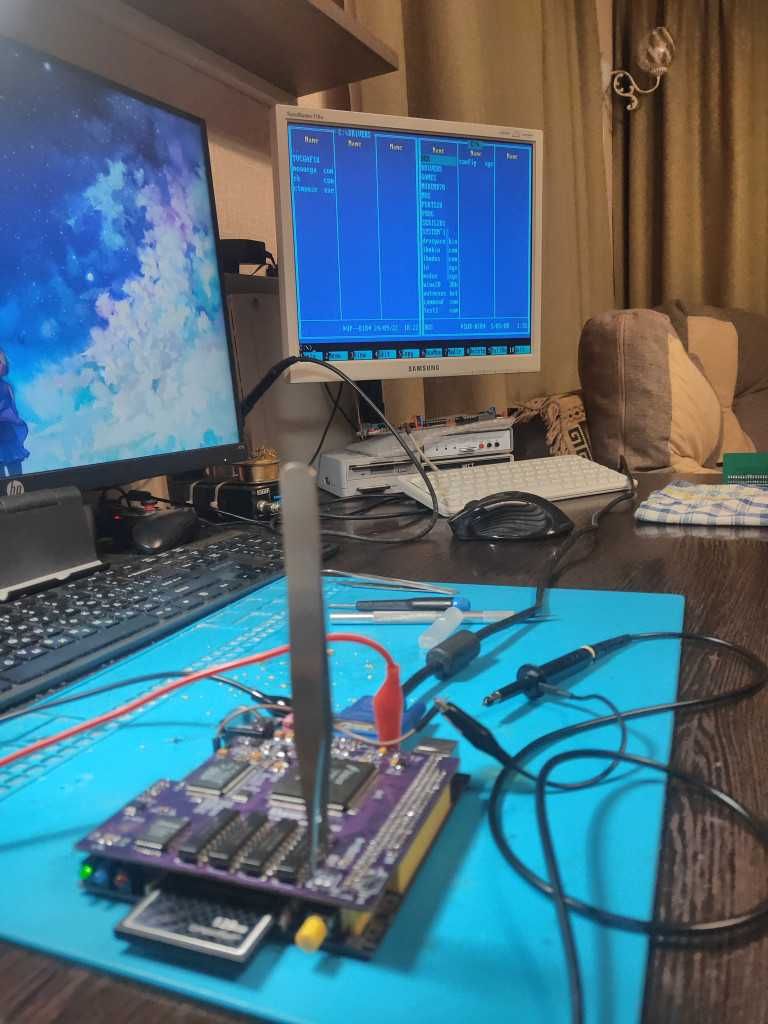

Перед замовленням – дуже рекомендую зв’язатися зі мною, з задоволенням відповім на усі питання. Фотографії автора проекту , UzixLS .
