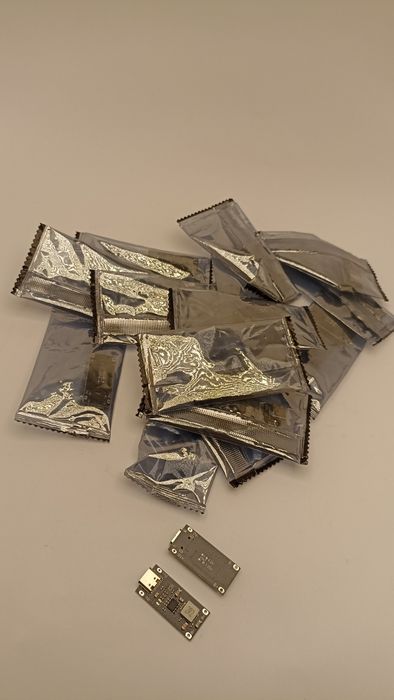

Разпродажа оптом от 20шт!!!

Мощный модуль зарядки 3А (можно установить более слабые режиме перемычкой на плате) для 1й банки лития. Отлично подойдёт для создания повербанков.
Навходе type C, на выход любой ёмкости банка лития.
Есть индикация разряда, индикация окончан заряд.

Модуль подойдет для зарядки Li-ion и Li-Po аккумуляторов. Плата модуля может быть альтернативой при замене вышедших из строя плат зарядки аккумуляторов в фонариках, светильниках, радиоприемниках, других устройствах с подобными неполадками. Зарядка проходит по улучшенной схеме CC/CV, при которой при напряжении батареи ниже 3В, зарядный ток ограничивается 100 мА. После перехода через 3 В ток выходит на номинальное значение. При приближении порогового напряжения 4,35В (4,2 В) и по снижению тока до 300 мА начинается фаза постоянного напряжения.

Характеристики модуль зарядки и защиты li-ion на IP2312 type-C:

Контроллер: IP2312
Входное напряжение: 4,5…5,5 В
Напряжение отключения батареи при зарядке: 4,35 В
Максимальный ток зарядки: 3 А
Диапазон рабочих температур: -10…+85°C
Тип аккумуляторов: Li-ion, Li-Po
Частота преобразования: 750 кГц
Функции защиты: нет
Индикация работы:
красный: процесс зарядки
синий: зарядка завершена
КПД для тока:
3 А: 93%
2 А: 94%
1 А: 95%
Разъем для подключения: USB type-C

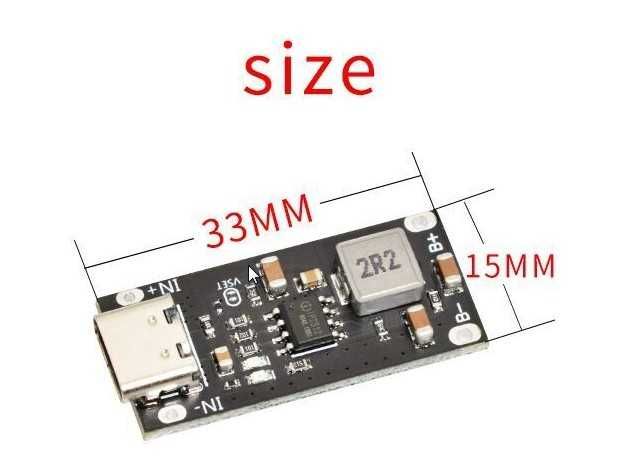

Габаритные размеры (Д×Ш×В): 31×15×5 мм
По умолчанию ток зарядки имеет значение в 3 А, но с помощью токозадающего резистора можно изменить этот параметр на следующие величины:

135 кОм: 1,0 А
91 кОм: 1,5 А
47 кОм: 3,0 А (по умолчанию)
без резистора: 2,1 А

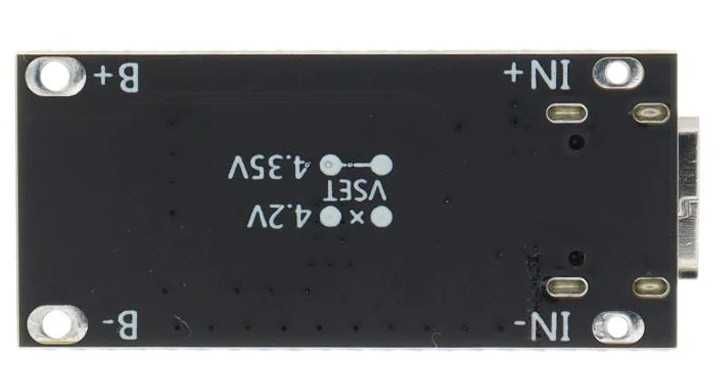

Ограничение верхнего порогового напряжения установлено на 4,35 В и задается соответствующим резистором:

без перемычки: 4,2 В
43 кОм 1%: 4,3 В
75 кОм 1%: 4,35 В (по умолчанию)
100 кОм 1%: 4,4 В

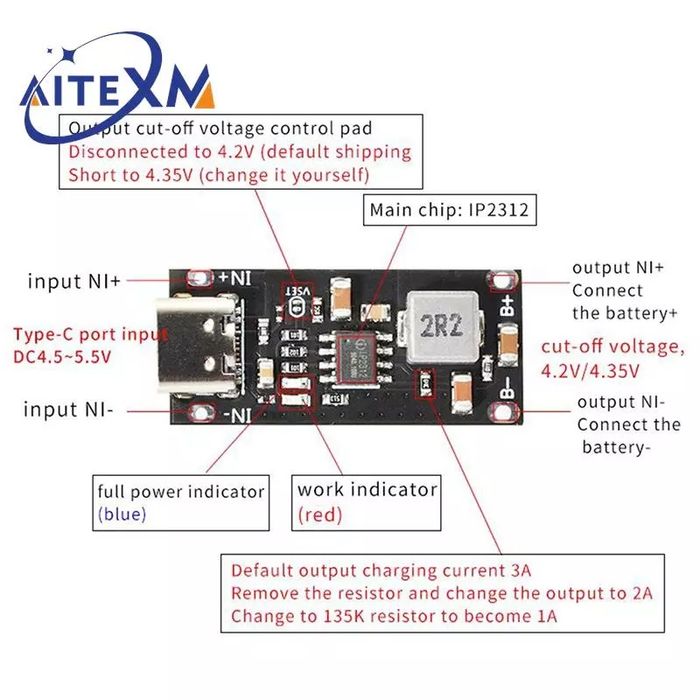

Контроллер заряда аккумуляторов на IP2312 type-C имеет 4 вывода на плате и 1 разъем:

B+: + клемма аккумулятора
B-: – клемма аккумулятора
IN-: – клемма входного питания
IN+: + клемма входного питания
USB-C: разъем входного питания
