Обновлена версія v1.6:
- Буфери з тригерами Шмідта на диференціальних лініях для підсилення струму сигналу і фільтрації шумів.
- Диференціальні виходи сигналів на драйвери. Розділені плюсові і мінусові виходи сигналів.
Повністю сумісні із платою DDCS.
- Захист виходу від короткого замикання і перевантаження по струму більшому ніж 100ма.
- Диференційні входи сигналів STEP/DIR. Можливість підключати роздільно
STEP/DIR сигнали зі спільним +, спільним -, чи диф. сигнал (як в
контролері DDCS).
- Фільтри вхідних сигналів STEP/DIR.
- Диференціальний драйвер лінії вихідних сигналів.
- Підтримка сенсорів типу PNP, NPN з NO або NC типом виходу.
- Можливість примусового встановлення стану “ синхронізовано” при
простої.
- Можливість зміни напрямку руху в режимі ручного вирівнювання.
- Можливість встановлення модуля DC/DC ізольованого живлення сенсорів.
(опціонально. + 120грн).
- Само відновлюваний запобіжник на вході живлення.
- Оптимізовано кола живлення +3,3v +5v +12v.
- Спрощено вибір режимів роботи перемикачем.
- Частота пропускання сигналу - до 100 кГц.

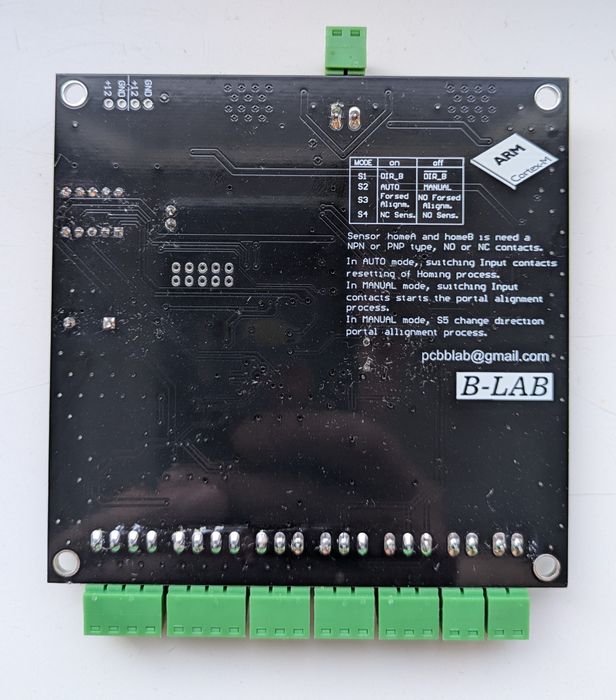

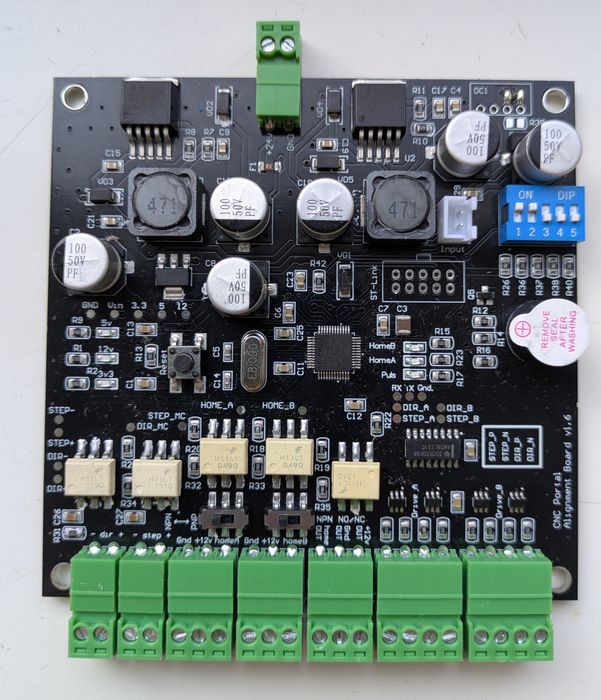

Модуль синхронізації порталу призначений для вирівнювання порталу станка ЧПУ або 3D принтера з 4 осями (працює як із серводвигунами так із кроковими двигунами) . Він позволяє позбутися необхідності використовувати підлеглу вісь для вирівнювання порталу (не всі контролери управління ЧПУ підтримують підлеглу вісь).
На вхід подається сигнал STEP і сигнал DIR із контролера управління, який транслюється
на 2 драйвери крокових двигунів, основний і підлеглий (Drive A та Drive B) . При
спрацюванні кінцевих датчиків Home_A або Home_B блокується відповідна вісь . Після
спрацювання обох датчиків сигнал спрацювання передається на вихід управління HOME і
розблоковується робота всіх осей.

Також є можливість ручного вирівнювання порталу, без сигналу управління. В режимі ручного калібрування при замиканні контактів кнопки на платі, генерується сигнал STEP/DIR, і відбувається вирівнювання порталу (зручно використовувати в процесі збирання станка, коли ще не має електроніки управління).

Напруга живлення: 12v-24v
Тип Датчиків: NPN_NO, NPN_NC, PNP_NO, PNP_NC
Вхід STEP/DIR: 5v
Вихід на драйвери: Диференціальна лінія.

Інструкція UA(PDF):
https://drive.google.com/file/d/1GIMKzcbHKBaKOORKkCiKr-S4iGc-1ohW/view?usp=drivesdk

Інструкція EN:
https://drive.google.com/file/d/1xsA8KeTgxyUSFkyC25rrui94fcFjl2yi/view?usp=drivesdk

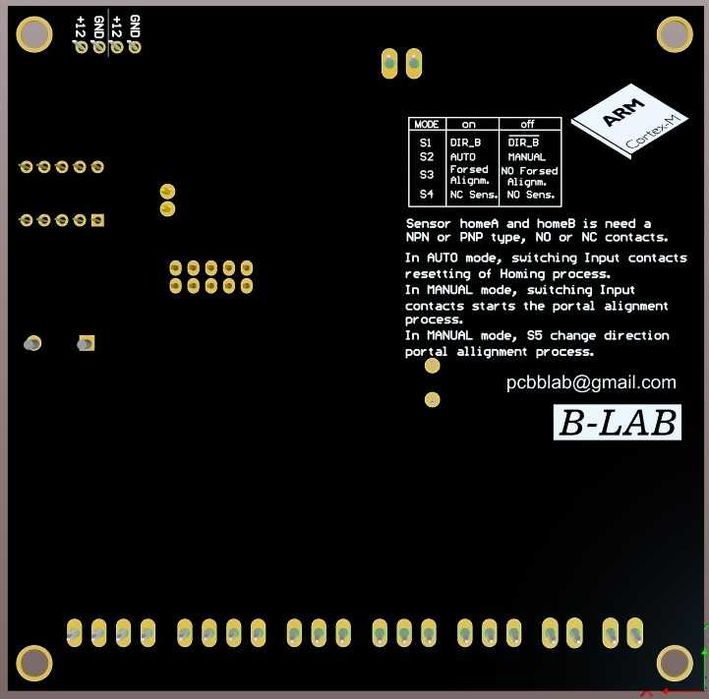

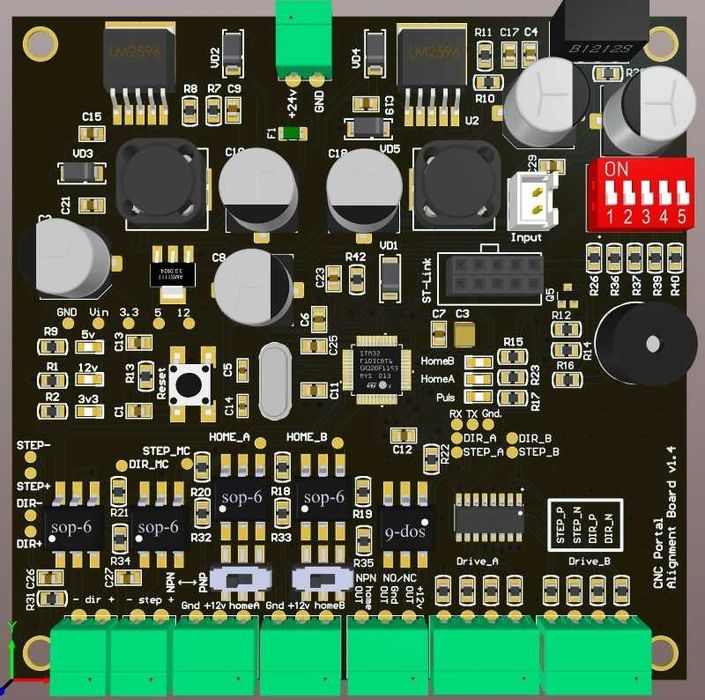

3D рендер(Acrobat Reader PDF):
https:/drive.google.com/file/d/1GIMKzcbHKBaKOORKkCiKr-S4iGc-1ohW/view?usp=drive_link

Відео роботи:
https:/youtu.be/SnfdDNuwBkQ
https:/youtu.be/zlUac2xBRuk
