Описание

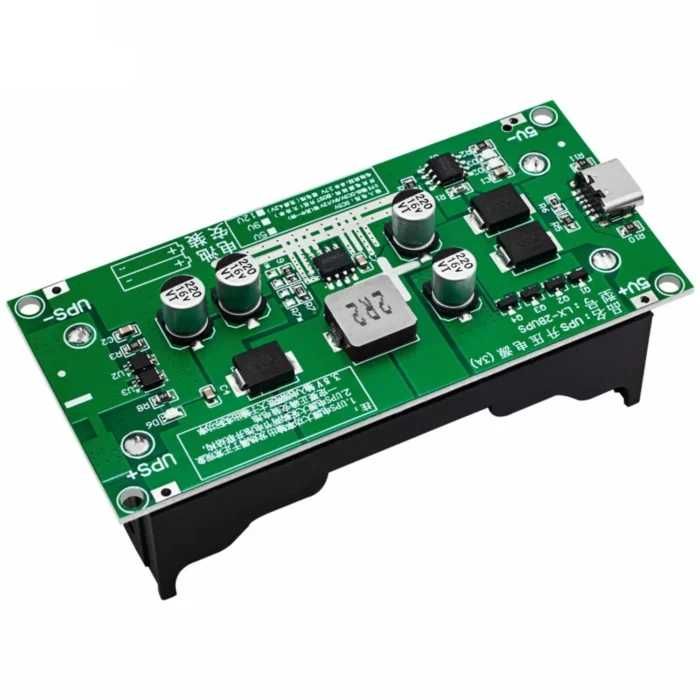

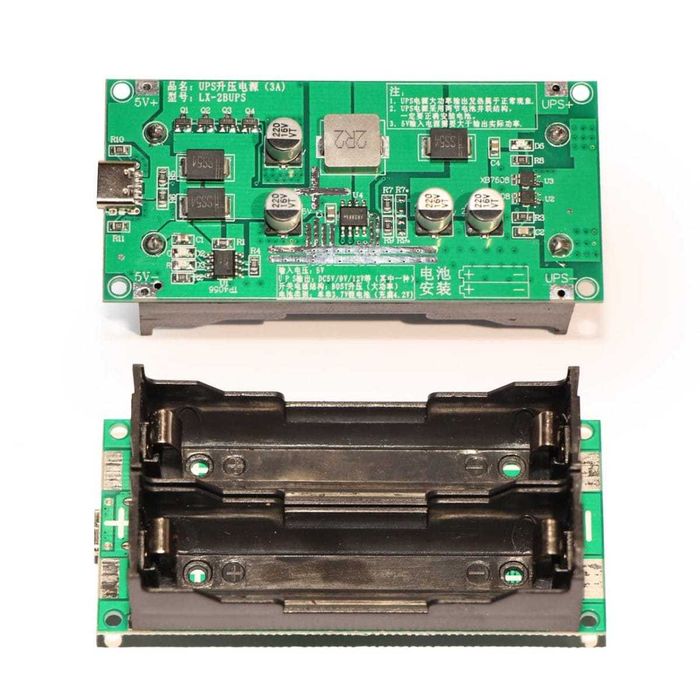

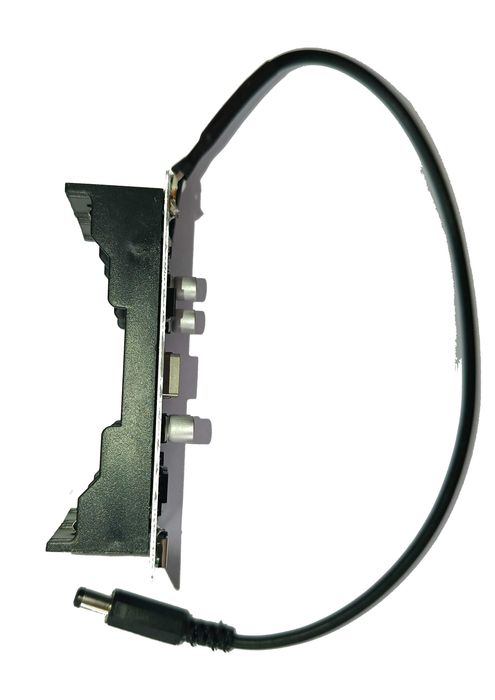

Модуль LX-2BUPS 12V/9V/5V1.2A представляет собой устройство для реализации источника бесперебойного питания (ИБП или UPS) на двух аккумуляторных батареях (АКБ) Li-Ion 3,7 В для различных электронных устройств, которые питаются напряжением 12 В и током до 1,2 А, например: роутера, модема, камеры наблюдения и других.

Подключение модуля к источнику питания напряжением 5 В осуществляется двумя методами: через разъем USB type-C или путем пайки проводов к контактным площадкам на плате, что делает входной интерфейс питания более универсальным.

При подключении модуля с разряженными АКБ и нагрузкой к блоку питания (БП) потребление тока будет максимальным. Мощность БП должна быть рассчитана на мощность подключаемой нагрузки плюс максимальной мощности разряженных АКБ. При мощности БП соизмеримом с мощностью нагрузки при подключении нагрузки с разряженными аккумуляторами, то для питания нагрузки может не хватить мощности блока питания, нагрузка может самопроизвольно переподключаться. Чтобы этого не происходило выбирайте более мощный источник питания модуля.

АКБ модуля LX-2BUPS 12V/9V/5V1.2A плавно подзаряжаются от напряжения источника питания в процессе работы до напряжении 4,2 В, параллельно с этим идет питание нагрузки от этого блока питания. В случае отключения блока питания или отсутствия электричества в сети 220 В нагрузка плавно перейдет на питание от АКБ, установленных в модуль. При длительном отсутствии напряжения 220 В и разряженных аккумуляторах модуль можно подключить к повербанку.

Время работы нагрузки от аккумуляторов напрямую зависит от емкости самих АКБ и мощности потребляемой нагрузкой.

Модуль имеет несколько функций защиты от перегрузки, перегрева и короткого замыкания. После срабатывания защиты необходимо переподключить модуль UPS к источнику питания и нагрузке.

Характеристики LX-2BUPS 12V/9V/5V/1.2A:

Маркировка: LX-2BUPS
Входное напряжение: 5 В
Выходное напряжение: 12 В, 9B, 5B
Выходной ток: ≤1.2 А
Выходная мощность: ≤14,4 Вт

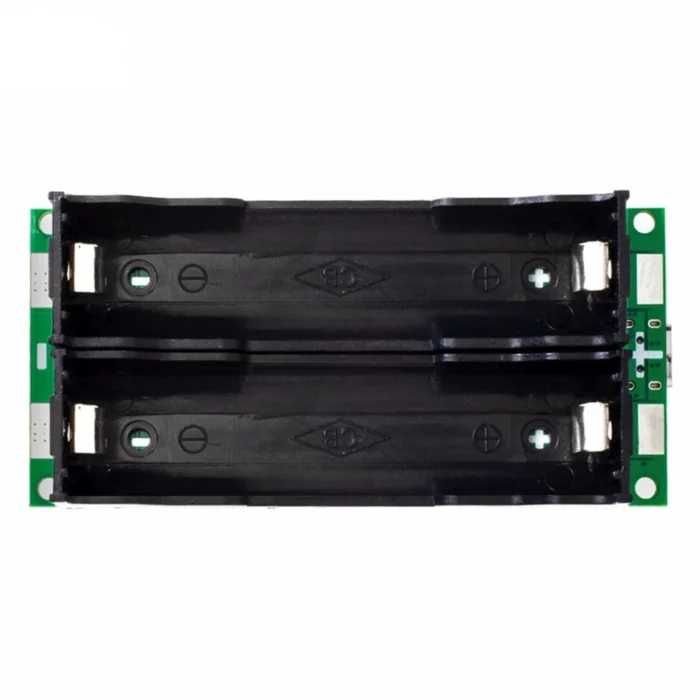

Число ячеек для АКБ: 2
Тип элементов АКБ: Li-ion 3,7 В (без встроенной защиты)
Напряжение заряда АКБ: 4,2 В
Контроллер заряда: TP4056
Ток заряда АКБ: ≤1 А
Выходной повышающий преобразователь: XR2981
Входной интерфейс питания:
разъем USB type-C
контактные площадки под пайку

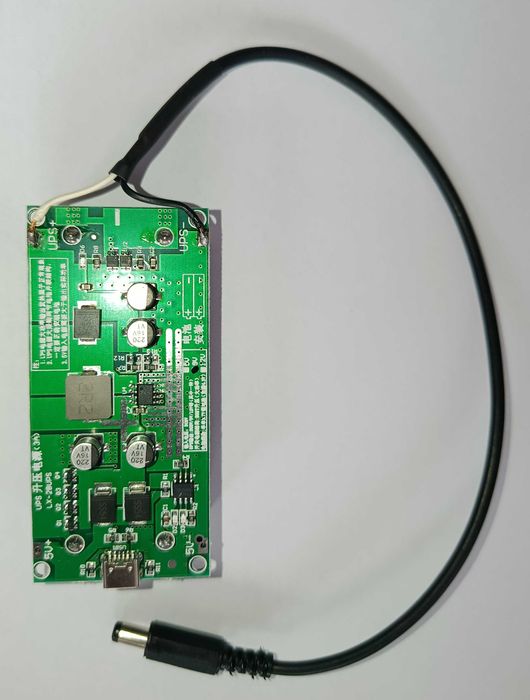

Выходной интерфейс питания: контактные площадки под пайку
Микросхема защиты АКБ: XB7608
Функции защиты:
от перегрева
от перегрузки
от перезаряда АКБ
от переразряда АКБ
от короткого замыкания на выходе
Собственное энергопотребление модуля: ≤7 мА
Индикация LED:
красный LED на входе процесс зарядки
зеленый LED на входе процесс зарядки завершен
красный LED на выходе готовность к работе

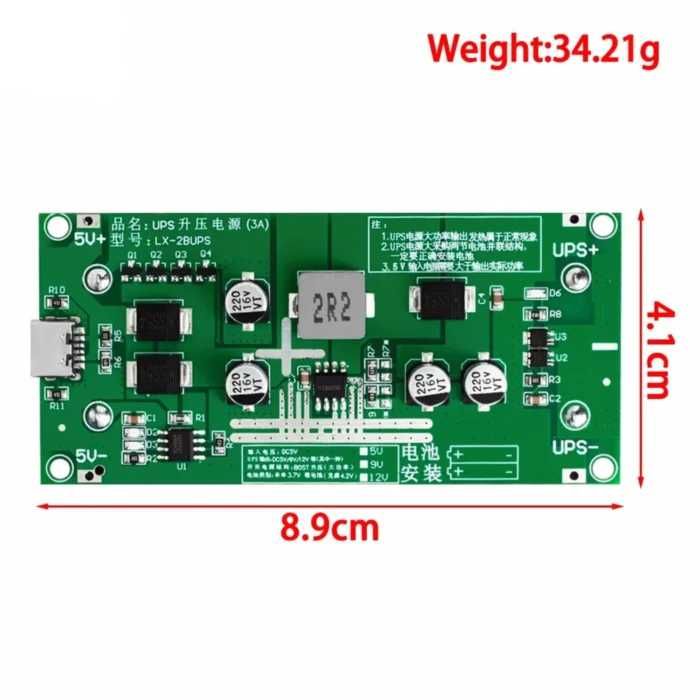

Габаритные размеры модуля (Д×Ш×В): 90×42×23 мм

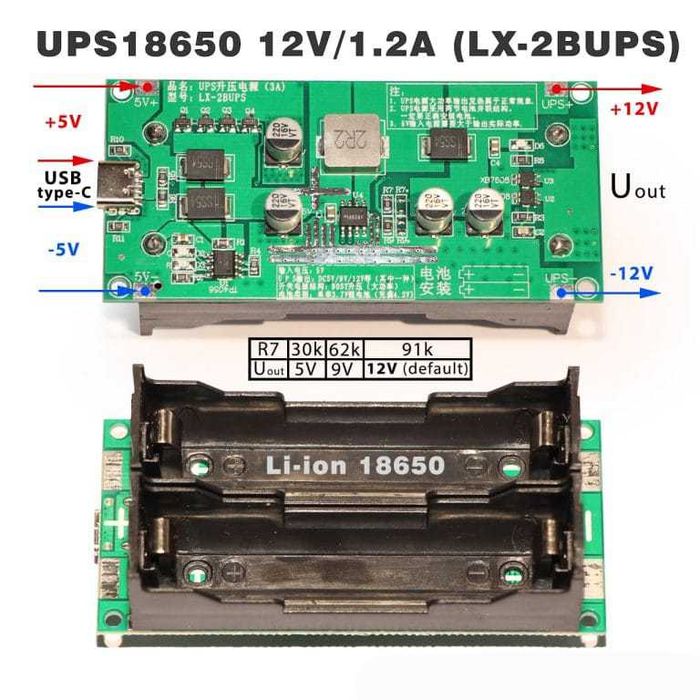

Назначение выводов на плате LX-2BUPS 12V/1.2A:

5V : вход для источника питания
5V–: вход для источника питания
UPS : выход для питания нагрузки
UPS–: выход для питания нагрузки
