Характеристики и описание
Тип
Источник питания
IP2368 поддерживает 2/3/4/5/6 последовательных соединений аккумуляторных ячеек, можно выбрать количество последовательных соединений через внешний резистор. IP2368 поддерживает выбор между обычными литиевыми батареями и литий-железофосфатными батареями, внешний резистор может установить напряжение полного заряда. Напряжение полного заряда литиевых батарей может быть установлено на: 4,15 В / 4,2 В / 4,3 В / 4,35 В / 4,4 В. Напряжение полного заряда литий-железофосфатных батарей может быть установлено на: 3,5 В / 3,55 В / 3,6 В / 3,65 В / 3,7 В.

Конкретные методы изменения:

R2 пустой = обычная литиевая батарея - по умолчанию;
R2 короткое замыкание = литий-железофосфатная батарея.
Установка количества последовательных соединений батарей R7:

6,2 кОм = 2 последовательные;
9,1 кОм = 3 последовательные;
13 кОм = 4 последовательные - по умолчанию;
18 кОм = 5 последовательных;
27 кОм = 6 последовательных.
Настройка емкости батареи с помощью R5:

6,2 кОм = 5000 мАч - по умолчанию;
12,4 кОм = 10000 мАч;
18,7 кОм = 15000 мАч;
24,9 кОм = 20000 мАч;
30,9 кОм = 25000 мАч.

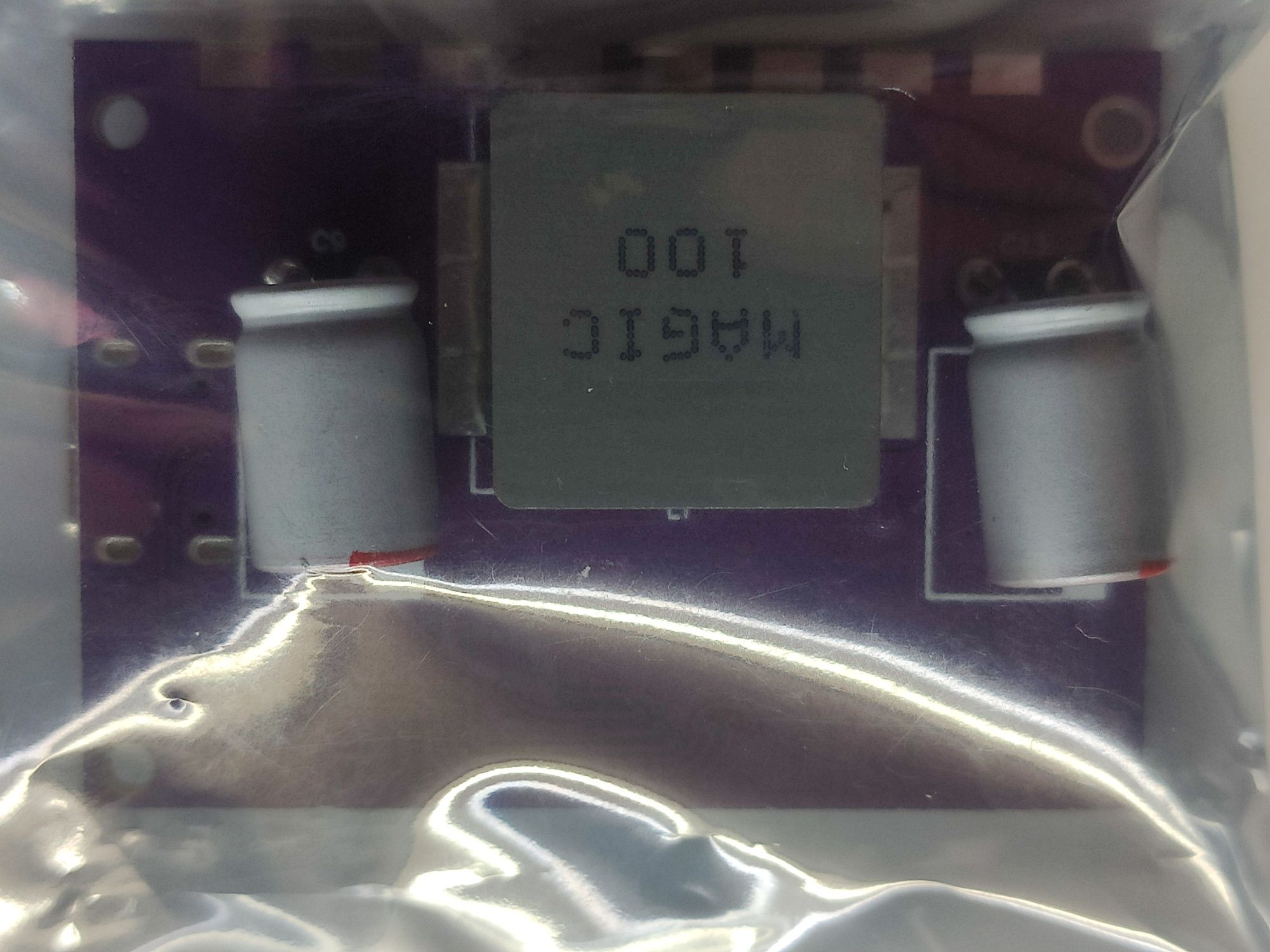

Технические характеристики

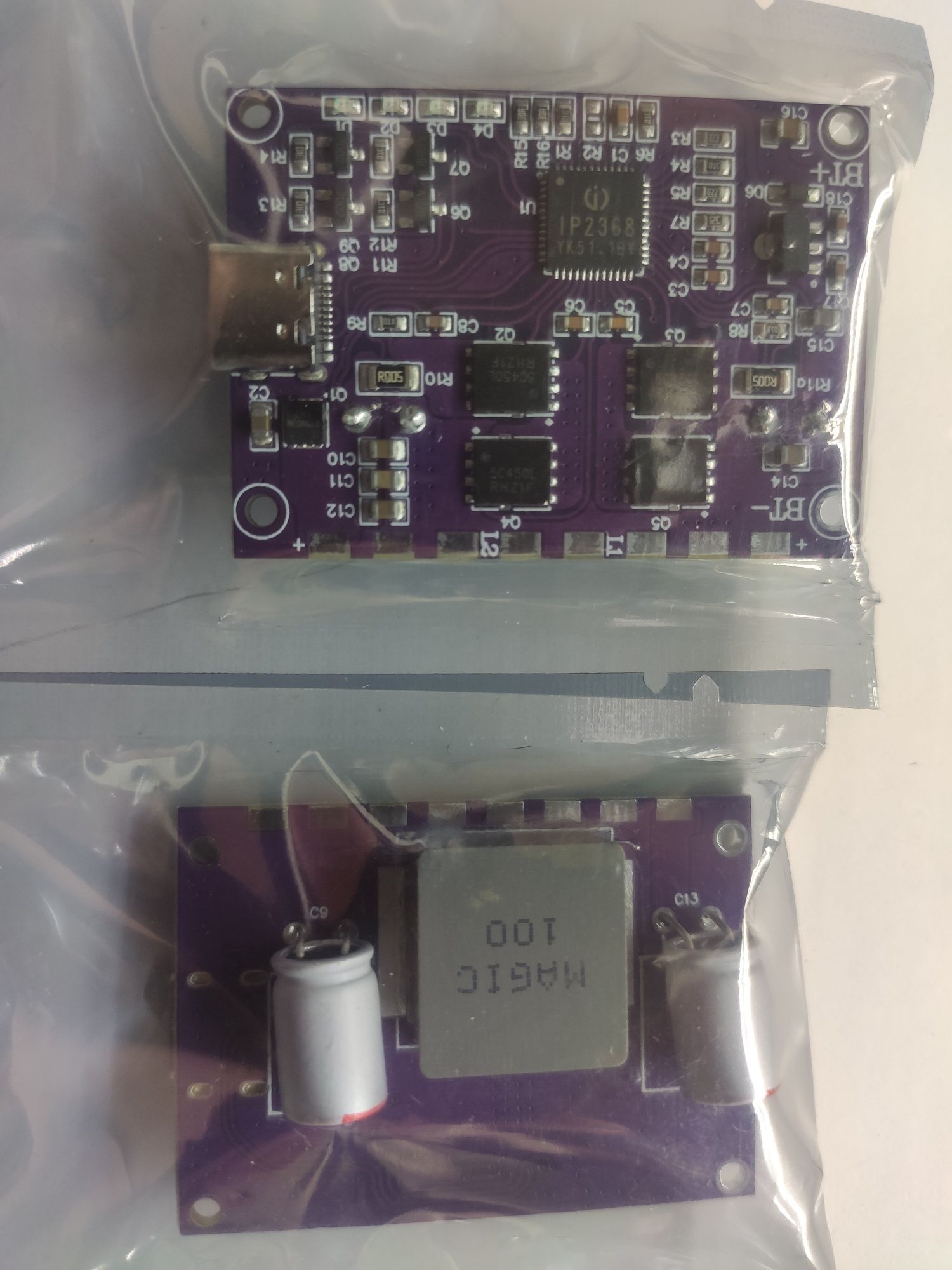

микросхема: IP2368;
максимальная выходная мощность: 100 Вт;
поддержка протоколов: AFC / FCP / PD2.0 / PD3.0;
интерфейс: type-C;
габаритный размер: 49х34х13 мм.

Техническая информация

- Модель: IP2368
- Тип: Двусторонний USB PD/QC/AFC модуль быстрой зарядки
- Максимальная мощность: 100W
- Выходное напряжение: 5В, 9В, 12В, 15В, 20В
- Входное напряжение: 5В, 9В, 12В, 15В, 20В
- Выходной ток: 5А (макс)
- Входящий ток: 5А (макс)
- Разъем: USB-C
- Материал платы: FRC4 PCB
- Эффективность: 95%
- Функции защиты: защита от перенапряжения, защита от короткого замыкания, защита от перегрева, защита от обратной полярности
- Рабочая температура: -40°C до 85°C
- Размеры: 40мм x 30мм x 10мм
- Вес: 10г
- Совместимость: Поддержка устройств с USB PD, QC
